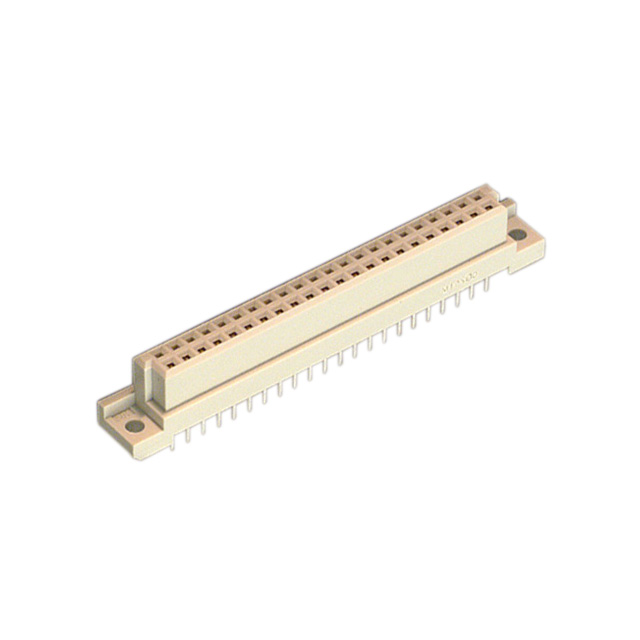

PCN13-44S-2.54DSA(71)

产品分类: 背板连接器 - DIN 41612
厂牌: HIROSE ELECTRIC
产品描述: Conn DIN 41612 RCP 44 POS 2.54mm Solder ST Thru-Hole Tray
供应商型号: CSJ-ST61225362
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 背板连接器 - DIN 41612 PCN13-44S-2.54DSA(71)

PCN13-44S-2.54DSA(71)概述


    产品简介


    PCN10 系列是一种符合 IEC603-2 和 DIN41612 标准的连接器产品,适用于多种电子设备和应用场合。它包含不同型号和配置的连接器,能够满足不同用户的需求。这些连接器广泛应用于计算机、控制设备、开关、测量装置等领域。

    技术参数


    以下是 PCN10 系列的主要技术规格:
    - 绝缘电阻:≥10^6 MΩ(测试条件:100V DC)
    - 耐压:≥1000V AC(持续时间1分钟),IDC、Crimp 类型为650V AC
    - 接触电阻:≤20 mΩ(测试条件:0.1A)
    - 振动抵抗:≥10μs(频率:10到55Hz,单振幅:0.75mm,每方向2小时)
    - 湿度(稳态):绝缘电阻 ≥10^6 MΩ(温度:40±2℃,湿度:90%-95%,96小时)
    - 温度循环:无损坏、裂缝或部件松动(温度范围:-65℃至125℃,进行5次)
    - 匹配耐久性:接触电阻 ≤20 mΩ,可承受500次插拔
    - 焊接热阻抗:无影响性能的组件变形(手动焊接:350℃,持续3秒)

    产品特点和优势


    PCN10 系列连接器具备以下显著特点和优势:
    - 符合标准:完全符合 IEC603-2 和 DIN41612 标准。
    - 多样性:提供多种位置变体,包括16、20、24、30、32、44、48、50、64、90、96、100、128和144针,以适应不同的应用需求。
    - 可靠性:采用双面两点接触设计,确保高度可靠性的连接。
    - 广泛应用:支持多种类型的连接器,如B、C、R和Q,方便临时板安装。
    - 堆叠高度变化:PCN10H 系列具有五种堆叠高度变化,分别为25mm、30mm、35mm、40mm和45mm,以适应不同的板间距。
    - 电路保护:PCN10MC 系列具备序列设计,提供额外的电路保护。
    - 电缆连接:提供IDC连接器用于扁平电缆,以及与26-30 AWG兼容的压接连接器。

    应用案例和使用建议


    PCN10 系列连接器被广泛应用于各种电子设备和系统中,例如计算机、控制设备、开关和测量装置。针对实际应用中的需求,我们推荐以下使用建议:
    - 计算机应用:在计算机内部连接器和外部接口中,使用PCN10系列连接器可以确保可靠的信号传输和电源供应。
    - 控制设备:在复杂的控制系统中,由于需要高可靠性和多样化的接口选择,PCN10系列连接器能够提供必要的灵活性和稳定性。
    - 测量装置:在精密测量装置中,连接器必须具备出色的稳定性和耐久性,PCN10系列连接器能够满足这些要求。

    兼容性和支持


    PCN10 系列连接器与多种设备和系统兼容。制造商HIROSE ELECTRIC CO., LTD. 提供全面的技术支持和售后服务,包括产品选型、安装指导和技术咨询。

    常见问题与解决方案


    根据技术手册,以下是用户可能遇到的一些常见问题及其解决方法:
    - 问题:接触电阻过高
    - 解决方法:检查连接器是否正确安装并清洁接点。如果接触不良,重新焊接或更换新的连接器。

    - 问题:绝缘电阻低
    - 解决方法:检查连接器是否受潮或受到污染。清洗连接器并确保干燥后再次测试。

    - 问题:振动导致接触不稳定
    - 解决方法:确保连接器安装牢固,必要时增加固定措施。定期检查连接器状态,及时维护。

    总结和推荐


    综上所述,PCN10 系列连接器具备高可靠性和广泛的适用性,是众多应用场景的理想选择。它不仅符合国际标准,还提供了多样化的产品配置以满足不同的应用需求。对于寻求高品质连接解决方案的工程师和制造商来说,PCN10 系列连接器是一个值得推荐的选择。

PCN13-44S-2.54DSA(71)参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

PCN13-44S-2.54DSA(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

PCN13-44S-2.54DSA(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - DIN 41612 HIROSE ELECTRIC PCN13-44S-2.54DSA(71) PCN13-44S-2.54DSA(71)数据手册

PCN13-44S-2.54DSA(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
