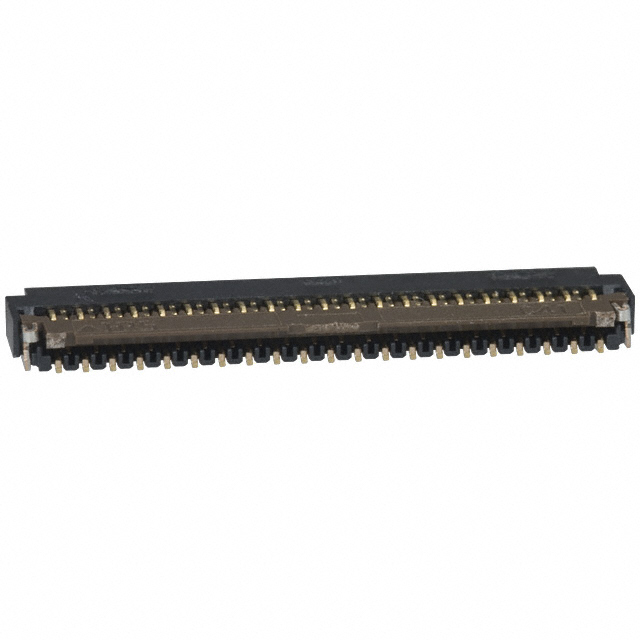

FH26W-41S-0.3SHW(60)

产品分类: FFC/FPC连接器 - 配件
厂牌: HIROSE ELECTRIC
产品描述: FFC &,FPC Connectors 41pin 贴片安装
供应商型号: FH26W-41S-0.3SHW(60)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC FFC/FPC连接器 - 配件 FH26W-41S-0.3SHW(60)

FH26W-41S-0.3SHW(60)概述


    产品简介


    FH26系列是0.3毫米接触间距的柔性印刷电路(FPC)零力(ZIF)连接器。它具有超薄设计,高度仅为1.0毫米,宽度为3.2毫米,提供了一种紧凑且节省空间的设计形式。该系列产品适用于多种电子设备和系统中,特别是那些需要高密度连接和有限空间的应用。

    技术参数


    - 接触间距: 0.3毫米
    - 连接器高度: 1.0毫米
    - 宽度: 3.2毫米
    - 电流额定值: 0.2安培直流
    - 电压额定值: 30伏交流
    - 工作温度范围: -55°C 至 +85°C
    - 存储温度范围: -10°C 至 +50°C
    - 湿度范围: 最大相对湿度90%,无冷凝
    - 支持自动贴装: 适合自动贴装设备
    - 材质/镀层: 黄铜触点,磷青铜,聚酰胺(PA),液晶聚合物(LCP),黑色外壳,可选金色电镀

    产品特点和优势


    1. 超薄设计: 高度仅为1.0毫米,使连接器能够安装在非常紧凑的空间中。
    2. 易于PCB焊接: 引脚间距为0.6毫米,便于焊接。
    3. 全模具结构: 保护接触点,使PCB布局更加灵活。
    4. 一触式旋转零力(ZIF)机制: 操作简便,轻轻按压即可完成连接。
    5. FPC插入指导: 金属FPC插入导向装置使插入过程更简单。
    6. 支持标准FPC厚度: 接受0.2毫米厚的标准FPC。
    7. 环保材料: 符合无卤素标准,安全可靠。
    8. 多包装选项: 提供5,000件/卷和500件/卷两种包装方式,方便不同需求。

    应用案例和使用建议


    应用案例
    FH26系列连接器广泛应用于智能手机、平板电脑和其他便携式电子设备中。由于其小巧的设计,它能够在有限的空间内实现高密度连接。例如,在手机主板上,它可以用于连接显示屏和主板之间的柔性电路板。
    使用建议
    1. 正确放置FPC: 在插入FPC之前,确保FPC完全平行于主板表面,垂直于连接器。避免角度插入,以防止电气连续性的中断。
    2. 注意FPC弯曲: FPC在插入后不应过度弯曲,尤其是在接近活动部件的位置。
    3. 轻柔操作: 在操作活动部分时,仅施加轻微的力量,避免对活动部分造成损伤。
    4. 正确的PCB弯曲限制: 对于宽度为100毫米的PCB,弯曲度不应超过0.5毫米,以免对连接器产生额外压力,导致损坏或故障。

    兼容性和支持


    FH26系列连接器提供了多种封装选项,包括5,000件/卷和500件/卷,以满足不同的生产需求。此外,该产品符合无卤素标准,适用于环保要求较高的场合。Hirose Electric公司提供了详尽的技术支持,包括安装指南和售后服务,确保用户能够顺利进行装配和维护。

    常见问题与解决方案


    1. 问题: FPC插入困难。
    - 解决方案: 确保FPC的弯曲规格符合制造商的要求,并确保FPC与连接器完全对齐。
    2. 问题: 活动部分损坏。
    - 解决方案: 避免过度施加力量,仅在中心部分操作活动部分。
    3. 问题: 插入过程中出现电气连续性问题。
    - 解决方案: 在插入FPC时,确保其不倾斜,以保证电气和机械连接的正确性。

    总结和推荐


    FH26系列连接器是一款功能强大且设计精良的产品,具有出色的性能和多项独特优势。其超薄设计和紧凑尺寸使其成为高密度连接的理想选择。考虑到其优异的性能和广泛的适用性,我们强烈推荐使用FH26系列连接器。

FH26W-41S-0.3SHW(60)参数

参数
针脚数 41pin
类型 FFC &,FPC Connectors
配套使用/相关产品 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH26W-41S-0.3SHW(60)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH26W-41S-0.3SHW(60)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 - 配件 HIROSE ELECTRIC FH26W-41S-0.3SHW(60) FH26W-41S-0.3SHW(60)数据手册

FH26W-41S-0.3SHW(60)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 1.38
2000+ ¥ 1.239
5000+ ¥ 1.062
库存: 20000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 690
