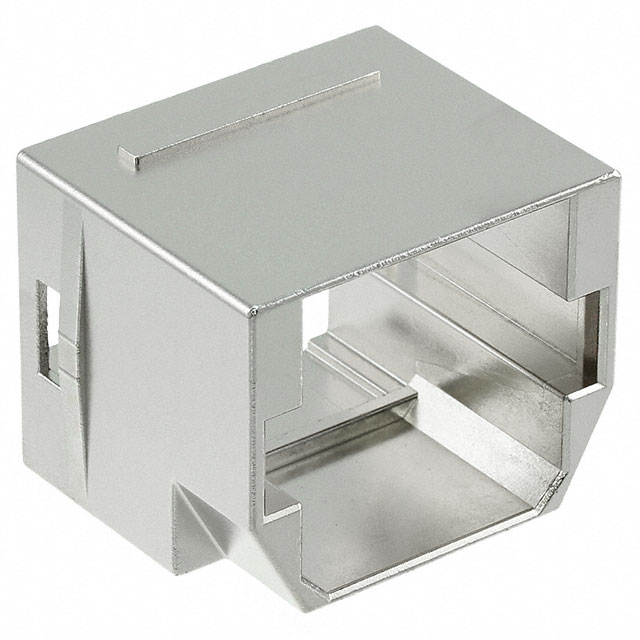

PQ50-20S-DS(01)

产品分类: 矩形连接器 - 配件
厂牌: HIROSE ELECTRIC
产品描述: 20pin Shell PQ50 Series
供应商型号: H124802-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 配件 PQ50-20S-DS(01)

PQ50-20S-DS(01)概述

    # PQ50系列高功率工业机器供电压铸连接器

    产品简介


    PQ50系列是为工业机器设计的高功率供电压铸连接器,专为需要高可靠性和耐用性的应用场景而开发。其典型用途包括但不限于工业自动化、机械设备、能源分配系统等。凭借其卓越的设计和制造质量,该连接器能够满足严苛的工作条件下的需求,同时提供灵活的安装方式和多种编码选项以避免误接。

    技术参数


    - 电压能力: 支持NFPA79标准电缆,最高可达600V。
    - 机械特性:
    - 外壳材质: 铝锌合金压铸而成,增强屏蔽效果。
    - 锁定机制: 侧锁设计带明确触觉反馈。
    - 接触结构: 三点接触及顺序对接结构。
    - 环境适应性: 符合RoHS规范,无卤素设计(氯最大900ppm,溴最大900ppm,两者总和不超过1500ppm)。
    - 尺寸信息:
    - 插座面板安装(母座): 43.2mm x 63mm x 35.1mm。
    - 线缆插头(公座): 48.8mm x 82.8mm x 35.2mm。
    - 直通式插座(母座): 48.8mm x 82.6mm x 35.2mm。

    产品特点和优势


    PQ50系列连接器具有诸多显著的优点。首先,其采用铝锌合金压铸外壳不仅保证了产品的强度,还提供了良好的电磁屏蔽性能;其次,侧锁设计加上明显的触觉反馈使得操作更加便捷安全;再者,该系列产品支持多达20个位置的配置,非常适合复杂电路的应用场合。此外,通过灵活的编码键系统可以有效防止错误连接发生,确保系统的稳定运行。

    应用案例和使用建议


    应用案例
    PQ50系列连接器广泛应用于各种工业自动化生产线中,特别是在那些需要频繁拆卸维护的地方。例如,在机器人手臂上作为电源接口使用时,由于经常需要快速更换电池组,因此对连接器的安全性和可靠性提出了极高的要求。PQ50连接器凭借其坚固耐用的设计完全胜任此类任务。
    使用建议
    为了最大限度地发挥PQ50系列连接器的优势,在实际使用过程中应注意以下几点:
    - 定期检查连接器表面是否有磨损迹象,如有必要应及时更换新的部件。
    - 确保每次连接前清洁接触点区域,以免因灰尘或其他污染物影响电流传导效率。
    - 根据具体应用场景选择合适的编码键组合,避免不必要的麻烦。

    兼容性和支持


    Hirose公司为客户提供全面的技术支持服务,包括但不限于产品选型指导、安装培训以及售后维修等。对于希望进一步了解最新规格详情或寻求定制化解决方案的企业而言,可以直接联系Hirose获取更多信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接后无法正常通电 | 检查接触点是否清洁干净,重新插入试试看。 |
    | 外壳出现裂痕 | 立即停止使用并更换新件。 |
    | 信号传输不稳定 | 调整编码键设置直至找到最佳匹配方案。 |

    总结和推荐


    总体来说,PQ50系列高功率供电压铸连接器是一款性能优异的产品,它结合了强大的功能性与便利的操作体验,在众多行业中展现出了强劲的竞争优势。如果您正在寻找一款既安全又高效的连接解决方案,那么这款产品无疑是一个值得考虑的选择。我们强烈建议在相关项目中优先考虑使用此款连接器。

PQ50-20S-DS(01)参数

参数
针脚数 20pin
配件类型 Shell
配套使用/相关产品 PQ50 Series
零件状态 在售
包装方式 散装

PQ50-20S-DS(01)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

PQ50-20S-DS(01)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 配件 HIROSE ELECTRIC PQ50-20S-DS(01) PQ50-20S-DS(01)数据手册

PQ50-20S-DS(01)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.8232 ¥ 107.3142
10+ $ 10.451 ¥ 87.4615
25+ $ 9.6354 ¥ 80.6362
50+ $ 9.0609 ¥ 75.8284
100+ $ 8.5209 ¥ 71.3095
250+ $ 7.8566 ¥ 65.7497
500+ $ 7.67 ¥ 64.1883
