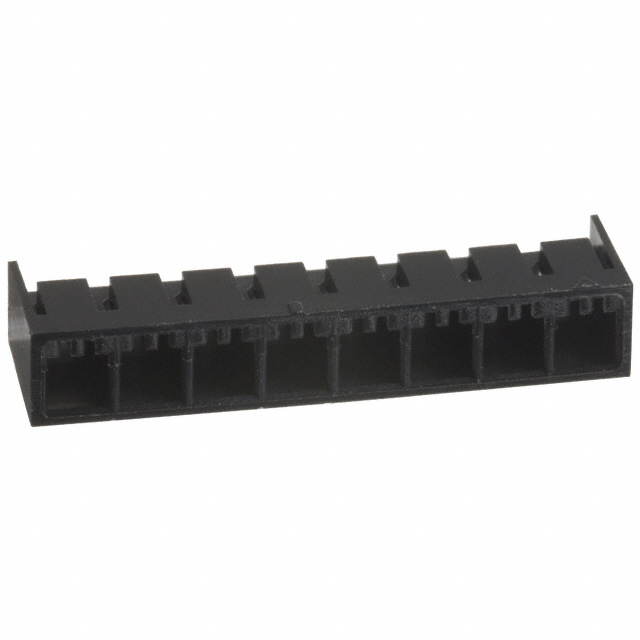

DF4-8P-2C

厂牌: HIROSE ELECTRIC
产品描述: Housing 1 8pin 黑色 压接 2mm 导线安装 16.5mm(长度)*2.8mm(高度)
供应商型号: DF4-8P-2C
供应商: 国内现货
标准整包数: 100
HIROSE ELECTRIC 矩形连接器 - 板载/直接线对板 DF4-8P-2C

DF4-8P-2C概述

    # DF4 系列 2mm 接插件直接板载连接器

    产品简介


    DF4 系列是一种专为板载设计的 2mm 接插件,主要用于笔记本电脑和小型商业设备中。该接插件通过直接安装在电路板上,提供了一种节省成本且高效的空间利用率解决方案。其具有微型尺寸和多种触点数量,适合各种需要高度紧凑连接的应用场景。

    技术参数


    - 额定值
    - 电流等级(注1):AWG 24: 3A;AWG 26: 2A;AWG 28: 1A
    - 电压等级:250V AC
    - 操作温度范围:-30°C 到 +85°C(注1)
    - 操作湿度范围:-40% 到 80%
    - 储存温度范围:-10°C 到 +60°C(注2)
    - 储存湿度范围:-40% 到 70%
    - 绝缘电阻:最小 1000 MΩ @ 500V DC
    - 耐压:无闪络或绝缘击穿,650V AC/1分钟
    - 压接区域电阻:最大 30 mΩ @ 100mA
    - 振动:无损坏、裂缝或零件松动,频率:10 到 55 Hz,单振幅 0.75 mm,每个方向振动 2 小时
    - 稳态湿度:接触电阻:最大 30 mΩ,绝缘电阻:最小 500 MΩ,40°C 温度,湿度 90% 至 95%,持续 96 小时
    - 温度循环:接触电阻:最大 30 mΩ,绝缘电阻:最小 1000 MΩ,温度范围:-55°C 到 5°C 到 +85°C 到 -5°C 到 5°C,15 分钟内 5 个周期
    - 耐焊接热:无影响性能的部件变形,手动焊接:300°C 3 秒;流动焊接:250°C 10 秒

    产品特点和优势


    - 节省成本:通过插入/拔出插座和连接线产品,可以节省一个必要的连接头,同时保留分开独立板的功能。
    - 微型化和多触点:该微型连接器可提供多种触点数量,最大可达到 32 个触点。
    - 板固定机制:轻型压接机制,确保稳固的板载安装过程。

    应用案例和使用建议


    应用案例
    - 笔记本电脑
    - 小型商业设备
    使用建议
    - 在焊接过程中,确保电缆弯曲半径足够大,以避免因热量导致套管破裂。
    - 在焊接后,确保组件冷却至室温后再施加应力,以防止连接部位松动。
    - 使用合适的溶剂进行清洁,避免破坏电缆套管。

    兼容性和支持


    - 适用于直接板载安装
    - 提供单排和双排压接插头
    - 支持不同类型的电缆,但需使用适用电缆(参见相关手册)

    常见问题与解决方案


    - 问题1:焊接过程中电缆受损
    - 解决方案:增加焊接半径,避免热应力对电缆造成损伤。
    - 问题2:清洁过程中损坏电缆
    - 解决方案:使用适合的溶剂进行清洁,避免使用可能侵入电缆套管的溶剂。
    - 问题3:连接不牢固
    - 解决方案:确保焊接冷却后进行进一步操作,避免热应力。

    总结和推荐


    DF4 系列 2mm 接插件凭借其微型化、多触点设计及板固定机制,非常适合需要高度紧凑连接的应用。其高可靠性和良好的机械性能使其成为笔记本电脑和小型商业设备的理想选择。强烈推荐用于各类需要可靠连接的场合。

DF4-8P-2C参数

参数
电缆端接 压接
针脚数 8pin
触头镀层厚度 -
类型 Housing
颜色 黑色
电缆间距 2mm
排数 1
触头镀层 -
长*宽*高 16.5mm(长度)*2.8mm(高度)
安装方式 导线安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

DF4-8P-2C厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。
