DF13-6P-1.25H(51)

厂牌: HIROSE ELECTRIC
产品描述: Detent Lock,Header 1.25mm 1 6pin 1A 203nm 金 米黄色 贴片安装
供应商型号: 798-DF136P125H51
供应商: Mouser
标准整包数: 1

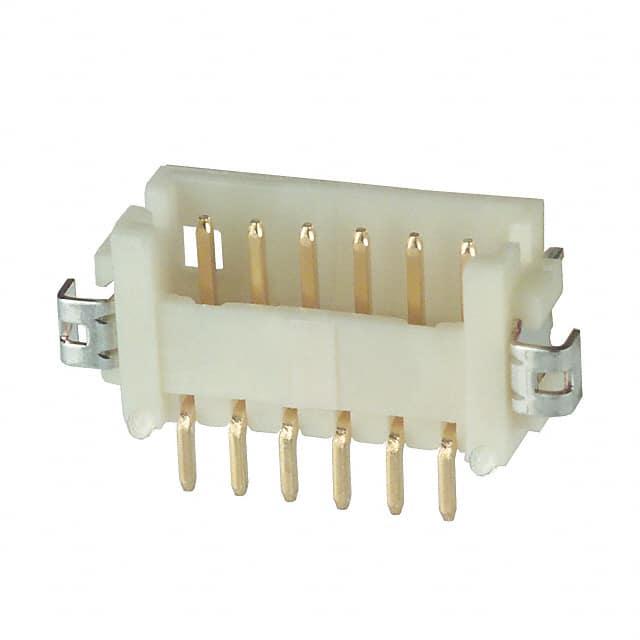

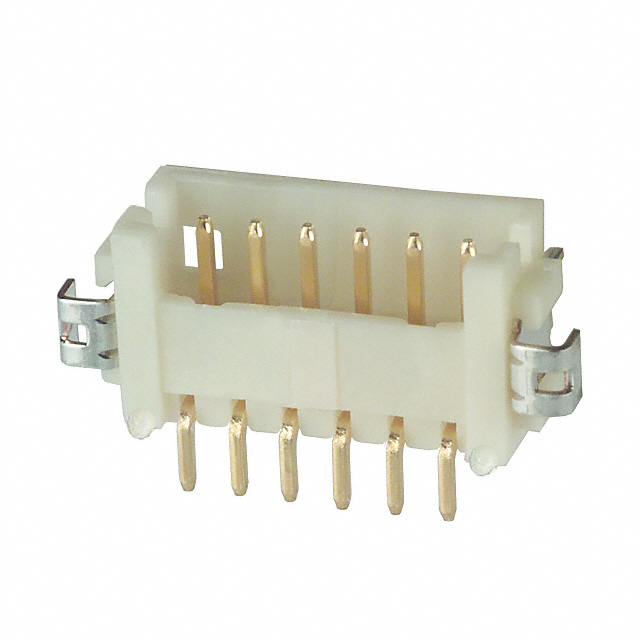

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF13-6P-1.25H(51)

DF13-6P-1.25H(51)概述

    DF13 系列 1.25mm 芯距微型压接连接器 (UL 认证)

    产品简介


    DF13 系列是一款 1.25mm 芯距的微型压接连接器,由 Hirose Electric Co., Ltd. 生产并经 UL 认证。该系列产品包括直型和直角型两种安装方式,广泛应用于笔记本电脑、移动终端、微型商业设备及其他消费电子产品。该连接器以其紧凑设计、高密度接触点和自动装配能力著称,在多种应用场景中表现优异。

    技术参数


    - 电气特性
    - 绝缘电阻:最小 500MΩ @ 100V 直流电压
    - 耐压:500V 交流电压/1 分钟无闪络和绝缘击穿
    - 接触电阻:最大 30mΩ @ 100mA
    - 振动:频率 10 至 55Hz,单振幅 0.75mm,3 个方向各 2 小时无电断现象
    - 湿度稳态:接触电阻 < 30mΩ,绝缘电阻 > 500MΩ,温度 40°C,湿度 90%-95%,96 小时
    - 温度循环:接触电阻 < 30mΩ,绝缘电阻 > 500MΩ,温度范围 -55°C 至 +85°C,5 个周期
    - 焊接耐热性:不损坏组件,流动焊 250°C 10 秒,手工焊接 300°C 3 秒,回流焊按推荐温度曲线
    - 机械特性
    - 插拔次数:镀锡锡层 30 次,镀金锡层 50 次
    - 镀锡厚度:2.5A/针 (26AWG),2.0A/针 (28AWG),1.0A/针 (30/32AWG)
    - 额定电压:AC/DC 150V
    - 额定电流:单排最多 40 个接触点,双排最多 40 个接触点
    - 工作环境
    - 存储温度范围:-10°C 至 +60°C
    - 操作温度范围:-35°C 至 +85°C
    - 存储湿度范围:20% 至 80%
    - 操作湿度范围:-10°C 至 +60°C

    产品特点和优势


    - 小型化设计:DF13 系列具有低轮廓设计,直型安装高度为 5.8mm,直角型为 3.6mm,便于集成于狭小空间。
    - 多接触点:采用双排设计,最高可达 40 个接触点,相比单排提高 30% 的密度。
    - 自动化装配:配备真空吸收区域,提供贴带包装,方便自动装配机使用。
    - 防误插设计:插头采用防误插入盒式结构,完全防止误插入。
    - 坚固耐用:表面贴装头配备金属保护件,防止焊接脱落。
    - 符合安全标准:UL 列名确保产品质量和安全性。

    应用案例和使用建议


    - 应用案例:DF13 系列广泛应用于笔记本电脑、移动终端、迷你商用设备等领域,特别是在视频相机等消费电子设备中表现突出。
    - 使用建议:在安装过程中,应遵循制造商的推荐温度曲线进行回流焊,以确保焊接质量。同时,应注意避免过度插入或拔出连接器,以免造成损坏。

    兼容性和支持


    - 兼容性:DF13 系列连接器可以与各种标准电路板兼容,具体使用时请参考产品手册。
    - 支持和服务:Hirose Electric 提供详细的技术文档和用户手册,以便客户更好地了解和使用该产品。此外,还提供专业的技术支持和售后服务。

    常见问题与解决方案


    - 问题 1:连接器出现接触不良
    - 解决方法:检查连接器是否正确插入,确认焊接是否牢固。

    - 问题 2:外观上有黑斑
    - 解决方法:这通常是注塑模具过程中的正常现象,不影响产品性能。

    总结和推荐


    DF13 系列连接器凭借其小巧、高密度、自动化装配和出色的电气性能,成为市场上备受推崇的产品之一。其广泛的适用性和卓越的性能使其在多种应用场景中表现出色。总体而言,该产品是一个值得推荐的选择。

DF13-6P-1.25H(51)参数

参数
额定电流 1A
针脚数 6pin
触头镀层 - 配接
间距-配接 1.25mm
类型 Detent Lock,Header
排数 1
触头镀层厚度 - 配接 203nm
防护等级 -
颜色 米黄色
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

DF13-6P-1.25H(51)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF13-6P-1.25H(51)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF13-6P-1.25H(51) DF13-6P-1.25H(51)数据手册

DF13-6P-1.25H(51)封装设计

查看详情并下载
Symbol
Footprint
3D Model
