HIF3-2022SC

产品分类: 矩形连接器 - 触头
厂牌: HIROSE ELECTRIC

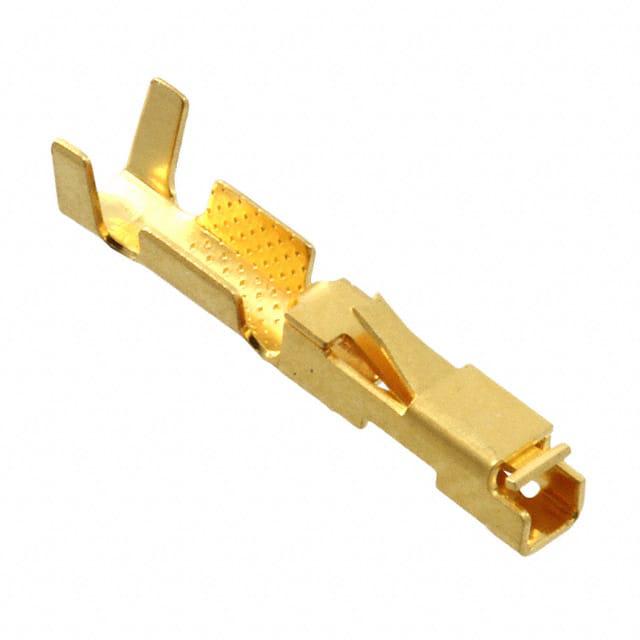

产品描述: Hirose 镀金压接端子 母端子, HIF3系列, 最大0.5mm²
供应商型号: JY-HIF3-2022SC
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 触头 HIF3-2022SC

HIF3-2022SC概述

    HIF3B系列:符合MIL标准的扁平线缆连接器

    产品简介


    HIF3B系列是一款设计用于广泛应用场景的高性能扁平线缆连接器,通过严格的军用标准(MIL标准)认证。这些连接器主要用于电气连接,适用于汽车、工业控制、通信设备以及军事应用等多种行业。由于其卓越的性能和坚固的设计,HIF3B系列成为了行业内的可靠选择。

    技术参数


    - 工作温度范围:-55°C至+85°C(包括电流流引起的温度上升)
    - 工作湿度范围:40%至80%
    - 存储温度范围:-10°C至+60°C
    - 存储湿度范围:40%至70%
    - 额定电流:1A(IDC类型)、1A(压接类型,AWG 32和36),其他类型为3A
    - 额定电压:200V
    - 适用电缆:UL2651 28 AWG扁平电缆(7芯,直径0.127mm,护套直径0.9±0.1mm)
    绝缘电阻:最小值为1000 MΩ(500V直流测试)
    耐压性:无闪络或击穿(650V交流/1分钟)
    接触电阻:最大值为15 mΩ(0.1A测试)
    振动:无电气断续超过1μs(频率:10至55Hz,单振幅:0.75mm,每个方向持续2小时)
    湿度(稳态):绝缘电阻最小值为1000 MΩ(40°C、湿度90%至95%,96小时)
    温度循环:无损坏、裂缝或部件松动(-55°C至+15°C至+35°C,各阶段最大5分钟,共5个周期)
    耐用性(插拔测试):最大接触电阻为15 mΩ,进行500次插拔测试
    耐焊接热:无影响性能的组件变形(焊锡槽:260°C,10秒;手工焊接:360°C,5秒)

    产品特点和优势


    1. 符合MIL标准:HIF3B系列经过严格测试,确保满足军用标准的要求,保证高度可靠性。
    2. UL批准:HIF3B系列已获得美国安全检测实验室(UL)的认可。
    3. 防止误插入机制:提供凸起区域引导插入钥匙,以及嵌入和引导极化键的功能,确保正确安装。
    4. 适用电缆类型:支持UL2651 28 AWG扁平电缆,适用于多种线缆配置。

    应用案例和使用建议


    HIF3B系列广泛应用于汽车、工业控制和通信设备等领域。在汽车领域,它们可用于发动机控制单元(ECU)的内部连接。在工业控制领域,它们常用于自动化生产线中的信号传输。对于通信设备,它们可用于高速数据传输系统中的连接。
    使用建议:由于HIF3B系列具有出色的抗振动和湿度能力,建议在多变的工作环境中使用,如户外设备和高震动环境。同时,考虑到其较高的电流承载能力,适合于需要较大电流的应用场合。

    兼容性和支持


    HIF3B系列与多种电气设备和其他连接器兼容。制造商提供了详尽的技术支持文档和售后服务,确保客户能够顺利使用和维护产品。具体详细信息可参见相关资料。

    常见问题与解决方案


    - 问题:如何防止误插入?
    解决方案:利用凸起区域和极化键,确保连接器只能按照正确的方向安装。

    - 问题:如何处理高温环境下的连接可靠性?
    解决方案:在产品设计时考虑了温度变化的影响,确保在极端温度条件下仍能保持良好的电气性能。

    - 问题:如何避免连接器在长期存储过程中受损?
    解决方案:HIF3B系列可以在-10°C至+60°C的温度范围内安全存储,同时湿度限制在40%至70%之间。

    总结和推荐


    HIF3B系列连接器以其强大的性能和广泛的适用性成为行业中的佼佼者。不仅通过了严格的军用标准认证,还具备出色的防误插设计和多种应用适应性。无论是复杂环境还是大电流需求,HIF3B系列都能胜任。因此,强烈推荐在各种高要求应用场景中使用此系列产品。

HIF3-2022SC参数

参数
线规 20-22 AWG
触头镀层
触头端接 压接
触头镀层厚度 -
类型 Connector Headers and PCB Receptacles
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

HIF3-2022SC厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF3-2022SC数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 触头 HIROSE ELECTRIC HIF3-2022SC HIF3-2022SC数据手册

HIF3-2022SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
