首页  >  产品百科  >  DF11CZ-4DP-2V(27)

DF11CZ-4DP-2V(27)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 2.0mm间距4p双排排针 板对板, 线对板连接器, DF11系列, 直角, 表面
供应商型号: CGC-DF11CZ-4DP-2V(27)
供应商: 海外现货
标准整包数: 1

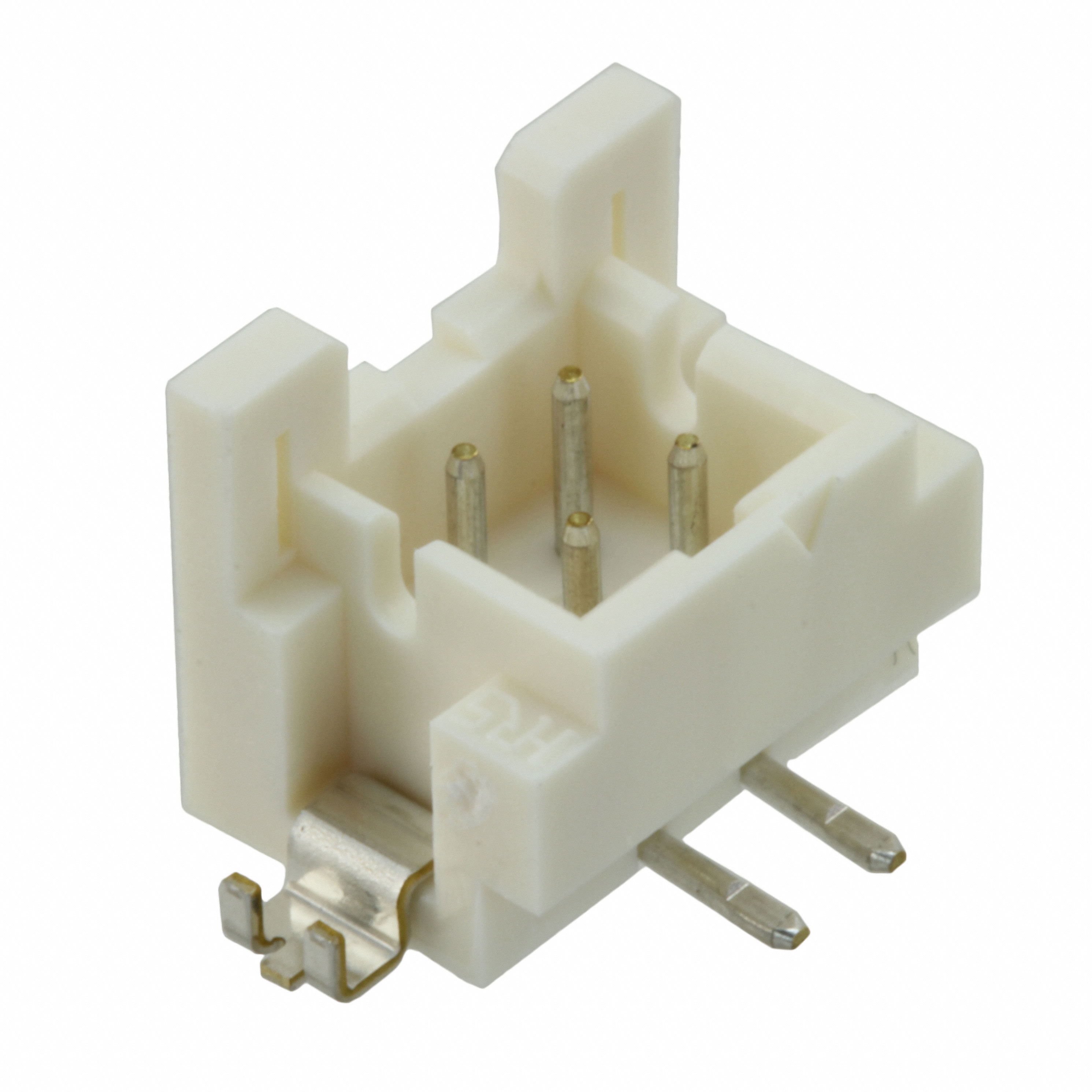

HIROSE ELECTRIC 圆形连接器 DF11CZ-4DP-2V(27)

DF11CZ-4DP-2V(27)概述

    B220: 2mm Double-Row Connector (DF11 Series)

    1. 产品简介


    DF11系列是专为需要高效、紧凑空间设计的应用而开发的2mm双排连接器。该系列产品符合UL/CSA安全标准,确保了产品在商业设备、打印机、复印机等多种设备中的可靠性和安全性。产品具有节省空间、多种连接方式选择、适用广泛线径及高效接线等特点。

    2. 技术参数


    - 额定电流:22至26AWG:2A;28AWG:1A;30AWG:0.5A。
    - 额定电压:绝缘移位连接:100V AC;压接:250V AC。
    - 操作温度范围:-30°C至85°C。
    - 存储湿度范围:40%至80%。
    - UL/CSA认证编号:UL : E52653;CSA : LR95109。
    - 插拔寿命:镀锡触点:30次;镀金触点:50次。

    3. 产品特点和优势


    - 空间节约:在仅5mm宽度内实现双排2mm间距接触,可容纳更多信号线,同时减少板卡占用空间。
    - 多样化连接方式:支持绝缘移位和压接两种连接方式,提供板对电缆、在线及板对板等多种设计方案。
    - 适用线径广泛:能处理22至30AWG的电线,满足不同应用需求。
    - 高效接线:采用自动绝缘移位机器进行复杂多线束的快速连接,减少人工操作时间和错误率。

    4. 应用案例和使用建议


    - 复印机和打印机:用于内部复杂的线路连接,确保信号传输的稳定性和可靠性。
    - 电子设备:在小型化和高性能的电子设备中,例如医疗仪器、工业控制设备等,以实现紧凑且高效的设计。

    5. 兼容性和支持


    - 其他设备兼容性:与各类标准面板安装兼容,适用于广泛的设备设计。
    - 支持和维护:制造商提供全面的技术支持和售后服务,包括详细的图纸和规格说明。

    6. 常见问题与解决方案


    - 问题1:无法正确识别连接器类型。
    - 解决方案:请确认是否按照正确的插头和插座组合安装。
    - 问题2:设备工作时连接处过热。
    - 解决方案:检查电流负载是否超过了最大额定值,并适当降低负荷或更换更大的连接器。
    - 问题3:连接不稳定。
    - 解决方案:重新检查所有连接件,确保安装紧固无误。

    7. 总结和推荐


    DF11系列2mm双排连接器以其卓越的空间利用率、广泛的适用性以及强大的性能表现,在商业设备和工业控制等领域展现出色的应用前景。其高可靠性、多样化的连接选项以及便捷的维护服务使其成为当前市场上极具竞争力的产品之一。对于追求高效、紧凑设计和稳定信号传输的应用来说,强烈推荐使用DF11系列连接器。

DF11CZ-4DP-2V(27)参数

参数
端接 焊盘
额定电流 2A
外壳材料 Polyamide
针脚数 4pin
触头镀层 - 配接
类型 Detent Lock,Header
颜色 米黄色
长*宽*高 11.5mm(长度)*9.2mm(高度)
通用封装 SMD,P=2mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

DF11CZ-4DP-2V(27)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF11CZ-4DP-2V(27)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC DF11CZ-4DP-2V(27) DF11CZ-4DP-2V(27)数据手册

DF11CZ-4DP-2V(27)封装设计

查看详情并下载
Symbol
Footprint
3D Model
