JR13RK-3S

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 圆形连接器插座, JR系列, 3芯, 面板安装, 焊接
供应商型号: JY-JR13RK-3S
供应商: 云汉优选
标准整包数: 1

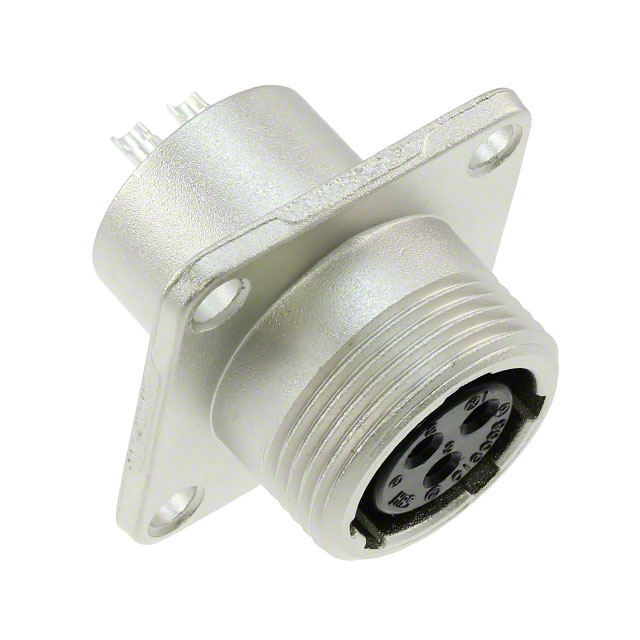

HIROSE ELECTRIC 圆形连接器 JR13RK-3S

JR13RK-3S概述

    JR系列圆型连接器技术手册解析



    产品简介



    JR系列连接器符合日本工业标准(JIS)C 5432标准,专为家电设备设计。该系列连接器采用圆形设计,具有高强度的电气特性和物理特性,广泛应用于汽车、工业设备、医疗设备及通信设备等领域。


    技术参数



    - 额定电流
    - 壳体尺寸13:3个触点时,电流为10A;5个触点时,电流为5A。
    - 壳体尺寸16:7个触点时,电流为10A;10个触点时,电流为5A(压接型为3A);14个触点时,电流为5A。
    - 壳体尺寸21:10个触点时,电流为10A;16个触点时,电流为5A(压接型为3A);26个触点时,A、B触点电流为10A。
    - 壳体尺寸25:4个触点时,电流为30A;5个触点时,电流为10A;16个触点时,电流为5A(压接型为3A);24个触点时,电流为5A(压接型为3A)。

    - 额定电压
    - 壳体尺寸13:3个触点时,电压为AC250V、DC350V;5个触点时,电压为AC250V、DC350V。
    - 壳体尺寸16:7个触点时,电压为AC250V、DC350V;10个触点时,电压为AC250V、DC350V;14个触点时,电压为AC250V、DC350V。
    - 壳体尺寸21:10个触点时,电压为AC250V、DC350V;16个触点时,电压为AC250V、DC350V;26个触点时,电压为AC250V、DC350V。
    - 壳体尺寸25:4个触点时,电压为AC1000V、DC1400V;5个触点时,电压为AC250V、DC350V;16个触点时,电压为AC250V、DC350V;24个触点时,电压为AC250V、DC350V。

    - 工作温度范围
    - 操作温度范围:-25°C到+85°C。
    - 存储温度范围:-10°C到+60°C。

    - 其他技术规格
    - 接触电阻最大为5mΩ(JR 21-16型和JR 25-24型的接触类型为10mΩ)。
    - 绝缘电阻最小为1000MΩ(JR 25-4和5接触时为10000MΩ)。
    - 耐压测试:无闪络或介电击穿,AC 1000V持续1分钟。
    - 震动和冲击测试:无电气中断,振动频率10-55Hz,加速度490m/s²。


    产品特点和优势



    - 可靠性高:JR系列连接器采用了银镀层的铜合金触点,具有良好的抗腐蚀性,能够在恶劣环境下保持稳定。
    - 适用范围广:适用于各种家电、汽车、工业设备和医疗设备等,尤其适合需要高可靠性的应用场景。
    - 易于安装和维护:提供手动和自动压接工具,便于安装和更换。


    应用案例和使用建议



    - 汽车领域:适用于车身内部线束的连接,如灯光系统、传感器信号传输等。建议定期检查连接器的稳定性,确保长期运行的可靠性。
    - 工业自动化:用于工业设备的控制单元之间进行信号传输。建议在安装时选择适当的电线直径,并遵循制造商的安装指南。


    兼容性和支持



    - JR系列连接器与其他高压连接器和其他标准的连接器具有良好的兼容性。
    - 制造商提供了详细的技术文档和支持服务,包括安装指导和故障排除指南。


    常见问题与解决方案



    - 问题1:连接器接触电阻过高。
    - 解决方法:检查触点是否清洁,重新压接或更换新的触点。
    - 问题2:绝缘电阻下降。
    - 解决方法:检查安装环境是否有湿气或腐蚀性气体,确保在干燥环境中存储和安装。


    总结和推荐



    JR系列连接器以其出色的电气特性和广泛的适用性,在多个行业领域展现出卓越的表现。其独特的银镀层触点设计使其具备优异的抗腐蚀能力,适用于需要高可靠性的场合。我们强烈推荐该系列产品给那些对连接器质量和可靠性有严格要求的应用。

JR13RK-3S参数

参数
类型 Female Sockets,Receptacle,Threaded
颜色 银色
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 3pin
触头镀层 - 配接
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装,袋装

JR13RK-3S厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR13RK-3S数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR13RK-3S JR13RK-3S数据手册

JR13RK-3S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 25.2945
库存: 56
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.29
直接购买
加入购物车
