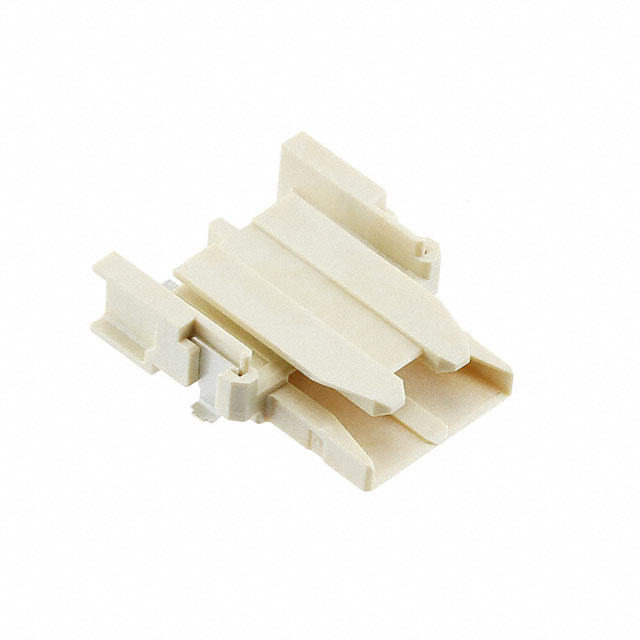

DF64-2S-4.5H(21)

产品分类: 固态照明连接器
厂牌: HIROSE ELECTRIC
产品描述: Conn Wire to Board SKT 2 POS 4.5mm Solder RA Side Entry SMD T/R
供应商型号: 2464806
供应商: 海外现货
标准整包数: 10
HIROSE ELECTRIC 固态照明连接器 DF64-2S-4.5H(21)

DF64-2S-4.5H(21)概述

    DF64系列:4.5毫米间距水平对接2件套系统连接器

    产品简介


    DF64系列是一种板对板和线对板连接器系统,适用于需要高可靠性的场合,如汽车工业。它通过独特的浮动结构和卓越的锁定系统提供可靠的连接,能够满足复杂的安装要求和不同的电气特性需求。

    技术参数


    - 额定电流:
    - 板对板连接:5A
    - 线对板连接:AWG#18 - 5A,AWG#20 - 4A,AWG#22 - 3A
    - 电压等级:AC/DC 350V
    - 工作温度范围:-55°C 至 105°C
    - 操作湿度范围:20% 至 80%
    - 存储温度范围:-10°C 至 60°C
    - 绝缘电阻:不低于1000 MΩ (直流500V测试)
    - 耐压能力:无闪络或击穿现象,AC 1500V,持续1分钟
    - 接触电阻:≤30 MΩ (直流6V, 100mA测试)
    - 振动抗扰度:无1μs以上的电连续性中断,频率10-55Hz,半幅度0.75mm,三轴向各10个周期
    - 冲击抗扰度:无1μs以上的电连续性中断,加速度490 m/s²,半正弦波,三轴向各3次
    - 湿气防护:接触电阻 ≤30 MΩ,绝缘电阻 ≥1000 MΩ,40±2°C,湿度90%至95%,连续96小时
    - 温度循环测试:接触电阻 ≤30 MΩ,绝缘电阻 ≥1000 MΩ,温度循环5次,每次循环为:-55°C → 5°C至35°C → 105°C → 5°C至35°C
    - 耐焊接热测试:树脂部件不会变形或影响性能

    产品特点和优势


    1. 浮动结构:可吸收轴向和横向的位移,提高了连接范围,增强了在移动和错位条件下的连接可靠性。
    2. 可靠的接触设计:采用两点接触结构,确保了高可靠性。
    3. 侧锁结构:具备清晰的触觉反馈和可视检查,确保连接完成,并防止导线误配。
    4. 350V电压容量:独特的结构保证了至少3.2mm的爬电距离,达到了350V的电压容量。
    5. 简化PCB布局:共享一个公共插座,简化了PCB布局。
    6. 耐高温:可在高达105°C的温度下正常工作。

    应用案例和使用建议


    - 应用案例:广泛应用于汽车、工业自动化、通信等领域,特别是在需要高度可靠性的场合。
    - 使用建议:确保在使用过程中避免滑动插入接头以保持性能的可靠性;手焊时要避免过多助焊剂,以免引起焊料溢出问题。

    兼容性和支持


    DF64系列连接器具有良好的兼容性,适用于各种PCB布局。厂商提供了详尽的技术支持和维护服务,确保用户的使用体验和产品寿命。

    常见问题与解决方案


    1. 接触不稳定:检查连接器是否正确插入,确保接触点完全到位。
    2. 焊接不牢:遵循推荐的焊接温度曲线,确保焊接过程中的热稳定性。
    3. 插头损坏:避免在未安装到PCB上时进行对接/分离,以免损坏接触点。

    总结和推荐


    DF64系列连接器以其卓越的可靠性、灵活的设计和广泛的适用性,在高可靠性需求的应用场合中表现出色。其坚固的结构和优良的电气性能使其成为许多工业领域的首选。我们强烈推荐使用这款产品,尤其是在对连接器性能有较高要求的应用环境中。

DF64-2S-4.5H(21)参数

参数
长*宽*高 17mm*14.4mm*4.7mm
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装
