首页  >  产品百科  >  UX60-MB-5ST(70)

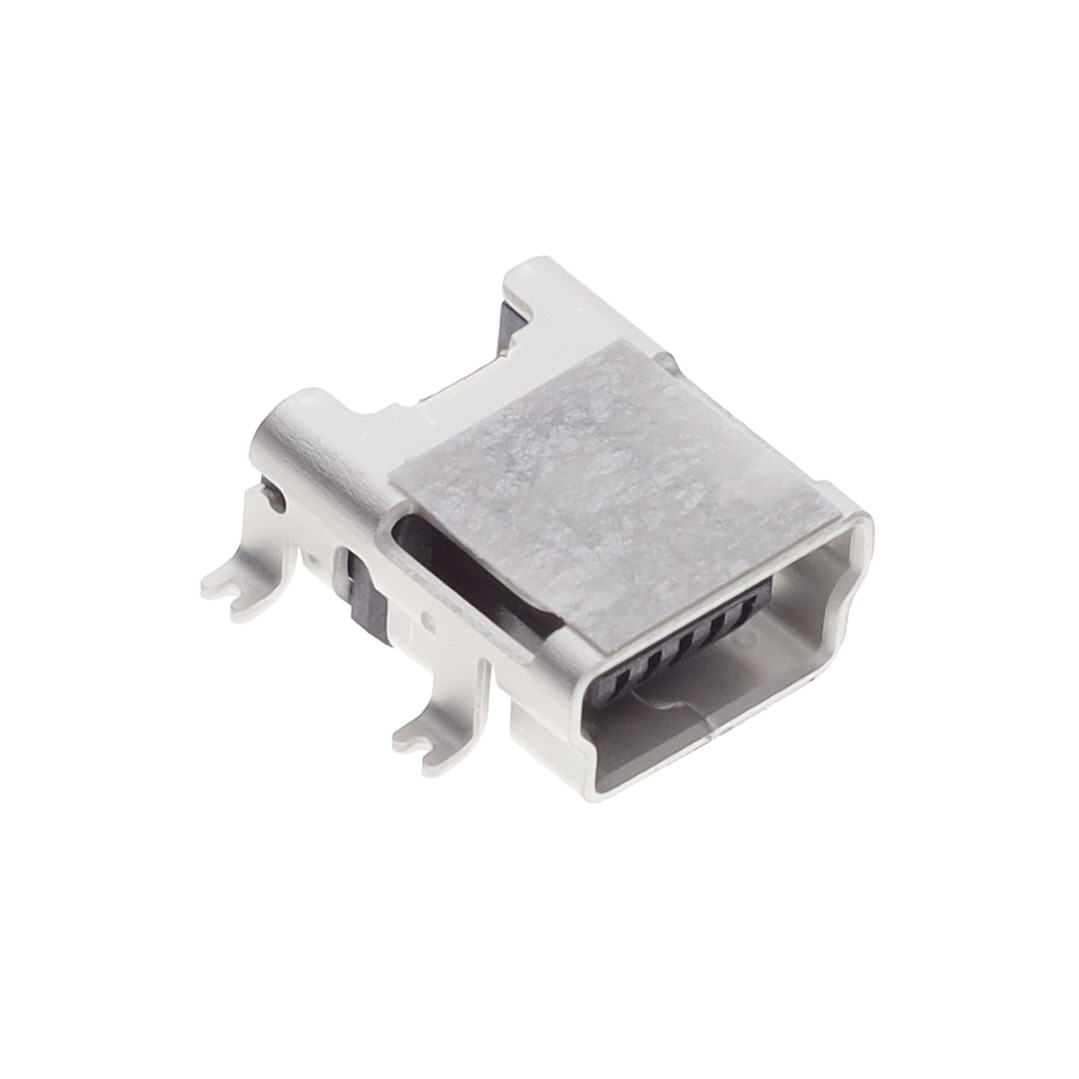

UX60-MB-5ST(70)

产品分类: USB/DVI/HDMI 连接器
厂牌: HIROSE ELECTRIC
产品描述: 5V(AC) USB-mini B USB 2.0 1 5 插头 水平安装,贴片安装
供应商型号: UX60-MB-5ST(70)
供应商: Master
标准整包数: 1000
HIROSE ELECTRIC USB/DVI/HDMI 连接器 UX60-MB-5ST(70)

UX60-MB-5ST(70)概述

    高质量文章:UX 系列 USB 2.0 标准连接器技术手册

    1. 产品简介


    UX 系列连接器是 Hirose Electric Co., Ltd 推出的一款符合 USB 2.0 标准的高可靠性电子元器件,专为个人计算机外设和其他电子设备提供稳定的数据传输和电源连接。这款产品适用于多种行业领域,如消费电子产品、通信设备及工业自动化系统。通过采用标准化设计和创新结构,UX 系列连接器具备高速数据传输能力(最高可达 480 Mbps),同时确保优异的电气特性和机械稳定性。

    2. 技术参数


    以下是 UX 系列连接器的关键技术参数:
    | 参数名称 | 规格范围 | 备注 |
    |
    | 额定电压 | 30V AC
    | 额定电流 | 1A
    | 工作温度范围 | -30°C 至 +75°C | 包括存储条件下的极端情况 |
    | 接触电阻 | ≤70mΩ
    | 绝缘电阻 | ≥100MΩ | 测量条件:1kV AC, 1kHz |
    | 耐电压测试 | 100V AC, 1分钟
    | 容抗 | ≤2pF
    | 拔插力 | 插入:≤35N
    | 外壳防护等级 | IP20 | 确保无异物侵入 |
    | 材料/镀层 | 铜合金金镀层 | 符合 RoHS标准 |
    此外,UX 系列支持 SMT 和 DIP 安装方式,并具有金属屏蔽结构,以适应不同 PCB 设计需求。

    3. 产品特点和优势


    UX 系列连接器具有以下核心优势:
    - 兼容性:通过 USB 2.0 标准认证,支持高达 480Mbps 的高速传输速率。
    - 低失真设计:等长设计确保了两对扭绞线(触点编号 2 和 3)之间的零偏移特性,适合高精度信号传输需求。
    - 无需热缩管:插头部分的导线固定在模具上,金属屏蔽结构避免短路,提高装配效率并减少空间占用。
    - 人性化设计:插头采用“咔嗒声”锁紧结构,确保牢固连接且便于操作。
    - 多样化的安装选项:提供 SMT 和 DIP 安装方式,带定位柱或不带定位柱的版本可供选择。
    - 环保合规:完全符合 RoHS 标准,确保绿色生产。

    4. 应用案例和使用建议


    UX 系列连接器广泛应用于笔记本电脑、智能手机充电接口、打印机及外围设备等领域。以下是一些实际使用场景:
    - 汽车电子系统:适合用于车载诊断接口和多媒体终端的连接。如果需要更高的可靠性,可联系销售代表定制特殊型号。
    - 工业自动化:适用于工厂设备间的数据通信模块,尤其适合需高频振动或冲击的工作环境。
    使用建议:
    - 在使用过程中,注意保持连接器接口的清洁以避免灰尘或污垢影响性能。
    - 尽量避免过弯弯曲插头区域,以延长使用寿命。
    - 使用带有屏蔽结构的电缆,以进一步增强电磁干扰防护能力。

    5. 兼容性和支持


    UX 系列连接器经过严格的认证流程,确保其与其他主流 USB 2.0 标准设备高度兼容。Hirose Electric 提供全面的技术支持服务,包括样品申请、定制化开发和技术咨询。同时,还支持自动贴片机安装,极大地提升了生产线效率。

    6. 常见问题与解决方案


    - 问题 1:插拔时出现轻微松动感?
    解决方案:检查插座是否已正确固定,或者尝试更换一次压接方式。
    - 问题 2:连接后偶尔断开?
    解决方案:检查是否接触不良或有异物进入,必要时清洁触点并重新安装。
    - 问题 3:长时间使用后发现接触电阻增加?
    解决方案:清洗触点,并考虑更换金镀层以恢复性能。

    7. 总结和推荐


    UX 系列 USB 2.0 标准连接器以其卓越的设计和广泛的适用性,成为高性能连接解决方案的理想选择。它不仅满足了当前市场需求,还能适应未来技术的发展趋势。对于需要稳定连接、高可靠性和灵活安装方式的应用场景,我们强烈推荐 UX 系列连接器。无论是个人消费者还是专业工程师,都能从中获得满意的体验和长期收益。
    最终结论:UX 系列连接器是一个值得信赖的产品,非常适合需要高性能连接的用户群体,推荐作为首选连接器解决方案。

UX60-MB-5ST(70)参数

参数
端口数 1
触头数量 5
类型 USB-mini B
公母头 插头
规格 USB 2.0
额定电压 5V(AC)
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装

UX60-MB-5ST(70)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

UX60-MB-5ST(70)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC USB/DVI/HDMI 连接器 HIROSE ELECTRIC UX60-MB-5ST(70) UX60-MB-5ST(70)数据手册

UX60-MB-5ST(70)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4682 ¥ 3.8925
3000+ $ 0.4425 ¥ 3.6234
5000+ $ 0.4403 ¥ 3.6052
8000+ $ 0.438 ¥ 3.5871
10000+ $ 0.4358 ¥ 3.5689
15000+ $ 0.4336 ¥ 3.5508
25000+ $ 0.4336 ¥ 3.5508
库存: 3000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 3892.5
