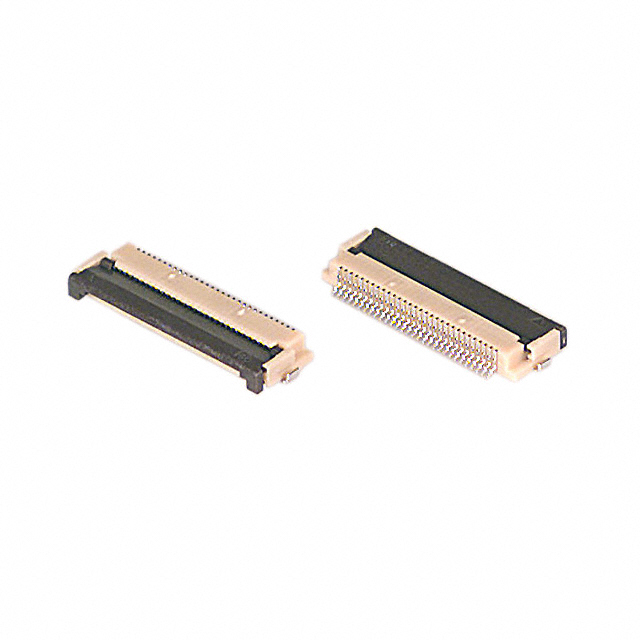

FH12-30S-0.5SH

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 30pin 米黄色 2mm FFC,FPC 500mA 铅,锡 底部 贴片安装 19.1mm(长度)*6.4mm(高度)
供应商型号: CSJ-ST42191288
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC FFC/FPC连接器 FH12-30S-0.5SH

FH12-30S-0.5SH概述


    产品简介


    FH12系列柔性扁平电缆(FFC)/柔性印刷电路板(FPC)连接器
    FH12系列是一款专为便携式设备设计的FFC/FPC连接器。它通过提供易于操作和节省空间的设计,成为市场上的一大亮点。这种连接器主要用于笔记本电脑、打印机、PDA、数码相机等小型设备中,用于主板与其他组件如LCD、HDD之间的互联。

    技术参数


    - 电流额定值: 0.4A DC
    - 电压额定值: 50V AC
    - 工作温度范围: -40°C 到 +70°C
    - 存储温度范围: -10°C 到 +50°C
    - 湿度范围: 相对湿度最大90%,无冷凝
    - 适用FPC厚度: 0.18mm ± 0.05
    - 绝缘电阻: 最小500MΩ@100V DC
    - 耐压: 150V AC/1分钟内无闪络或击穿
    - 接触电阻: 最大50mΩ@1mA
    - 耐用性: 插拔次数最多可达20次,无损伤、裂纹或零件移位
    - 振动与冲击: 符合相关标准,确保长期可靠性
    - 焊接耐热性: 满足推荐的温度曲线,手动焊接最高温度350°C

    产品特点和优势


    - 易用性和空间节省: 只需一根手指或6.9N力即可锁定,而竞争对手需要两根手指和39.2N力。
    - 增强型锁扣设计: 锁扣高度仅为2.0mm,可选2.4mm加强版本。
    - 支持薄FPC: 支持最小厚度0.18mm的FPC,无需额外加固板。
    - 高可靠性: 采用专利半叉形接触设计,确保连接器在长期内保持正常压力。
    - 防止焊桥: 超量焊料腔吸收过量焊料,避免短路。
    - 多种装配类型: 提供顶部接触、底部接触及垂直安装三种类型,适用不同需求。

    应用案例和使用建议


    应用场景
    - 笔记本电脑: 用于主板和显示屏之间的连接。
    - 打印机: 实现打印头和控制面板之间的数据传输。
    - PDA: 便于小型化设备内部各组件的连接。
    - 数码相机: 支持复杂的内部布线需求。
    使用建议
    - 插入与拔出FPC/FFC: 在操作时应轻轻抬起锁扣并正确插入/拔出,确保导电表面朝下。
    - 保持FPC直角插入: 避免扭曲或强迫插拔,确保良好的接触。
    - 支撑FPC: 当对FPC施加拉力时,要进行支撑以避免损坏。
    - 定期检查连接状态: 定期检查连接器状态,确保长期可靠使用。

    兼容性和支持


    FH12系列连接器适用于广泛的设备和应用领域,具有良好的兼容性。制造商提供了详尽的技术支持和维护服务,确保客户在使用过程中得到全面保障。

    常见问题与解决方案


    - 问题1: FPC无法正确锁定?
    - 解决方案: 检查是否正确抬起锁扣,确认FPC完全插入后再锁定。
    - 问题2: 接触电阻过高?
    - 解决方案: 确保正确插入FPC,检查锁扣是否已完全锁定。
    - 问题3: 连接器外观有损伤?
    - 解决方案: 检查是否在组装过程中出现误操作,必要时更换连接器。

    总结和推荐


    FH12系列连接器凭借其创新设计、高可靠性及广泛的应用场景,已成为市场上不可或缺的产品之一。对于追求高性能、紧凑设计和低成本解决方案的应用场景,FH12系列是理想选择。强烈推荐此产品用于各类便携式设备和其他需要高效互联的场合。

FH12-30S-0.5SH参数

参数
间距 500μm
板上高度 2mm
外壳颜色 米黄色
额定电流 500mA
扁平柔性类型 FFC,FPC
触头镀层 铅,锡
连接器/触头类型 底部
针脚数 30pin
端接 焊盘
长*宽*高 19.1mm(长度)*6.4mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

FH12-30S-0.5SH厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH12-30S-0.5SH数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH12-30S-0.5SH FH12-30S-0.5SH数据手册

FH12-30S-0.5SH封装设计

查看详情并下载
Symbol
Footprint
3D Model
