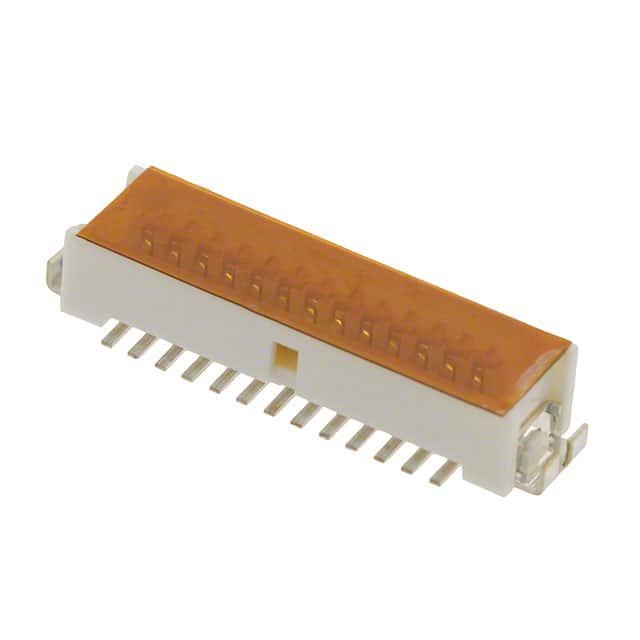

DF9-25P-1V(32)

厂牌: HIROSE ELECTRIC
产品描述: Hirose 1.0mm间距25p双排排针 板对板连接器, DF9系列, 直角, 表面
供应商型号: 6881717
供应商: 海外现货
标准整包数: 5

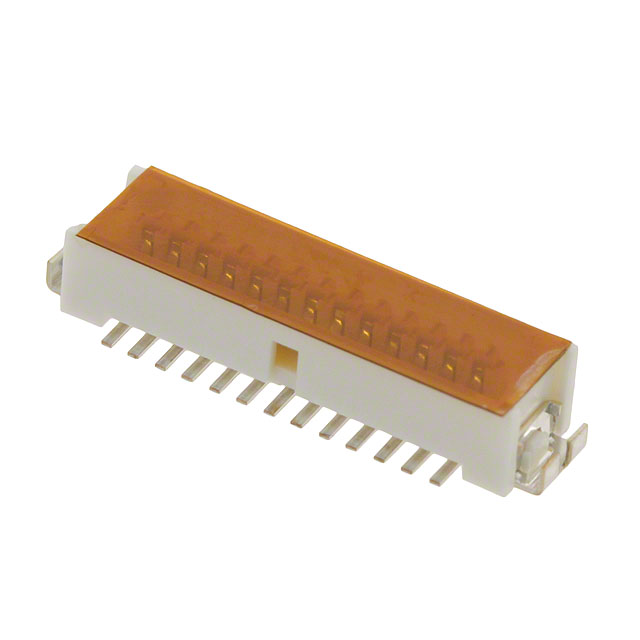

HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) DF9-25P-1V(32)

DF9-25P-1V(32)概述

    DF9 系列 1mm 节距 SMT 板对板连接器(符合 VESA FPDI-1 的标准接口连接器)

    产品简介


    DF9系列1mm节距SMT板对板连接器是符合VESA FPDI-1标准接口规范的产品。这些连接器主要用于平板显示接口,是美国VESA所选择的FPDI-1接口的一部分。DF9系列连接器具备高可靠性和稳定性,适用于各类需要高性能连接解决方案的应用场合。

    技术参数


    - 电流规格:最大电流0.5A
    - 电压规格:交流电压150V
    - 工作温度范围:-45°C至+125°C
    - 存储温度范围:-10°C至+60°C
    - 操作湿度范围:40%至80%
    - 存储湿度范围:40%至70%

    产品特点和优势


    1. 符合VESA FPDI-1标准:确保与标准接口兼容,便于集成到现有的系统中。
    2. 完美防误插设计:采用梯形结构设计,即使尺寸较小也能有效防止误插。
    3. 简易锁定机制:提供牢固的插入和拔出性能,使安装和拆卸更加便捷。
    4. 平滑插入和拔出体验:无脆性表面材料的设计保证了顺畅的操作手感。
    5. 两种镀层可选:提供锡镀层和金镀层选项,以适应不同成本和使用条件的需求。

    应用案例和使用建议


    - 应用案例:平板显示器、工业自动化设备、通信设备等。
    - 使用建议:确保电路板弯曲度不超过0.03mm,遵循推荐的焊接温度曲线进行焊接。

    兼容性和支持


    - 兼容性:与符合VESA标准的其他设备完全兼容。
    - 厂商支持:厂商提供详细的使用手册和技术支持服务,帮助用户解决各种问题。

    常见问题与解决方案


    1. 问题:焊接后连接器损坏
    - 解决方案:请遵循推荐的焊接温度曲线进行焊接,避免过度热应力。
    2. 问题:接触不良
    - 解决方案:检查并确认所有部件正确安装,确保连接器完全插入。
    3. 问题:连接器颜色差异
    - 解决方案:虽然制造批次之间可能存在颜色差异,但不会影响性能。如需确保一致性,建议联系销售代表获取更多信息。

    总结和推荐


    DF9系列1mm节距SMT板对板连接器是一款高性能的连接解决方案,适用于多种应用场景。它具有稳定可靠的连接性能,多种镀层选择以适应不同需求,以及全面的厂商支持。因此,我们强烈推荐该产品给需要高性能连接解决方案的用户。

DF9-25P-1V(32)参数

参数
触头镀层
板上高度 3.3mm
针脚数 25pin
接合堆叠高度 4.3mm
触头镀层厚度 1μm
类型 Center Strip Contacts,Header
间距 1mm
排数 2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DF9-25P-1V(32)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF9-25P-1V(32)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC DF9-25P-1V(32) DF9-25P-1V(32)数据手册

DF9-25P-1V(32)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 14.4923
库存: 203
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 72.46
直接购买
加入购物车
