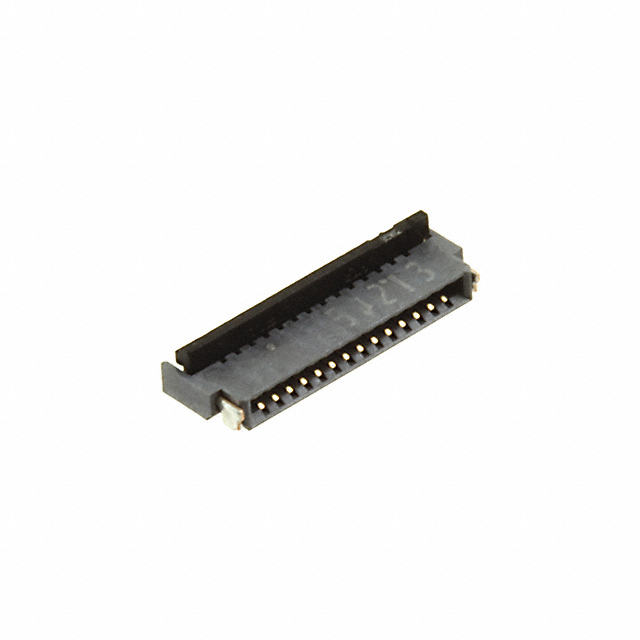

FH34SRJ-14S-0.5SH(99)

产品分类: FFC/FPC连接器 - 配件
厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.5mm间距14p FPC插座 FPC连接器, FH34SRJ系列, 单排, 表面, 焊接
供应商型号: 1362503
供应商: 海外现货
标准整包数: 5
HIROSE ELECTRIC FFC/FPC连接器 - 配件 FH34SRJ-14S-0.5SH(99)

FH34SRJ-14S-0.5SH(99)概述


    产品简介


    本产品是一款高可靠性连接器,主要适用于电子设备中的信号传输和电源管理。FH34SRJ-S-0.5SH(99)系列连接器具有多种尺寸和配置,能够广泛应用于消费电子、工业控制、通信设备等领域。该连接器设计用于确保长期稳定的工作性能,具备卓越的抗振动和冲击能力,同时满足RoHS标准。

    技术参数


    - 工作温度范围: -55°C 至 105°C
    - 存储温度范围: -10°C 至 50°C(包装条件)
    - 额定电压: 50 V AC/DC
    - 湿度范围: 相对湿度 90% 最大(不凝露)
    - 额定电流: 0.5 A
    - 适用电缆: t=0.3±0.03mm,镀金
    - 接触电阻: AC/DC ≤ 20 mV (AC: 1 kHz), ≤ 1 mA, ≤ 100 mΩ
    - 绝缘电阻: ≥ 500 MΩ (100 V DC)
    - 耐压测试: 250 V AC (1分钟),无闪络或击穿现象
    - 机械操作: 20次插入和拔出,接触电阻≤100 mΩ
    - 振动测试: 频率10至55 Hz,半幅振幅0.75 mm,方向:X、Y、Z轴各10个周期
    - 冲击测试: 加速度981 m/s²,脉冲持续时间6ms,方向:X、Y轴各3次

    产品特点和优势


    1. 高可靠性: 经过严格的测试,包括振动、冲击、高温、低温和快速温度变化等,确保在恶劣环境下仍能正常工作。
    2. 环境适应性强: 能够在极端温度条件下运行,适用于各种严苛的工业环境。
    3. 优越的电气性能: 接触电阻低,绝缘性能好,适合高频信号传输。
    4. 机械稳定性: 具有良好的插拔寿命,多次操作后仍保持稳定的接触电阻。
    5. 易用性: 设计合理,便于安装和维护,减少了安装过程中的损坏风险。

    应用案例和使用建议


    应用案例
    1. 消费电子: 用于便携式电子设备,如智能手机、平板电脑。
    2. 工业控制: 在自动化生产线和机器人系统中作为关键组件。
    3. 通信设备: 用于各类网络设备和服务器的数据传输接口。
    使用建议
    - 在安装过程中确保连接器接触良好,避免插头接触不良导致信号传输不稳定。
    - 在垂直方向可能承受力的情况下,可以将FPC固定在PCB或其他固定结构上。
    - 插入FPC前不要关闭操作机构,以避免减小接触间隙增加插入力。

    兼容性和支持


    - 兼容性: 该产品适用于各种FPC和FFC线缆,且具有广泛的电气和机械兼容性。
    - 技术支持: 提供详细的安装指南和技术支持服务,确保客户能够顺利进行安装和使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 确保FPC规格符合要求,检查连接器是否正确安装。 |
    | 接触电阻不稳定 | 检查接触部位是否有污染物,必要时清洁接触面。 |

    总结和推荐


    综上所述,FH34SRJ-S-0.5SH(99)连接器凭借其高可靠性和广泛的应用范围,在多个领域中表现出色。其卓越的电气和机械性能,以及在极端环境下的稳定表现,使其成为理想的选择。强烈推荐在需要高性能连接器的项目中使用此产品。

FH34SRJ-14S-0.5SH(99)参数

参数
类型 FFC &,FPC Connectors
配套使用/相关产品 -
针脚数 14pin
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH34SRJ-14S-0.5SH(99)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH34SRJ-14S-0.5SH(99)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 - 配件 HIROSE ELECTRIC FH34SRJ-14S-0.5SH(99) FH34SRJ-14S-0.5SH(99)数据手册

FH34SRJ-14S-0.5SH(99)封装设计

查看详情并下载
Symbol
Footprint
3D Model
