首页  >  产品百科  >  FX2-52S-1.27DS

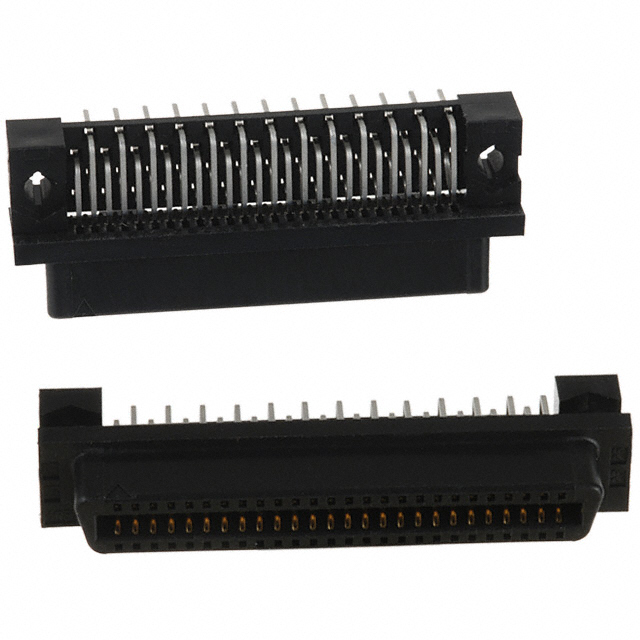

FX2-52S-1.27DS

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Receptacle 焊盘 2 52pin Polyamide 500mA 金 通孔安装
供应商型号: H4293-ND
供应商: Digi-Key
标准整包数: 60
HIROSE ELECTRIC D-Sub 连接器 FX2-52S-1.27DS

FX2-52S-1.27DS概述

    A85: 1.27mm Pitch Multi-function Two Piece Connector

    产品简介


    FX2系列是一款高度多功能的两件式连接器,适用于各种电子应用。这种连接器具有多种配置选项,可实现板到板、板到电缆及电缆到电缆的连接。它广泛应用于计算机、外围设备以及各种机械设备等领域。

    技术参数


    以下是FX2系列的技术规格和关键性能参数:
    | 参数 | 描述 |

    | 电流容量 | 最大0.5A |
    | 工作温度范围 | -55°C至+85°C(包含电流产生的温度上升) |
    | 存储温度范围 | -10°C至+60°C(非使用状态) |
    | 额定电压 | 125V AC |
    | 操作湿度范围 | 40%至80% |
    | 存储湿度范围 | 40%至70%(非使用状态) |
    | 绝缘电阻 | 最小1000兆欧(250V DC) |
    | 耐压能力 | 无击穿,无火花,300V AC/1分钟 |
    | 接触电阻 | 最大45毫欧(100mA) |
    | 振动测试 | 无1微秒以上的电气中断(频率10至55Hz,单振幅0.75mm,持续2小时) |
    | 温度循环 | 接触电阻最大55毫欧,绝缘电阻最小100兆欧(最高-85°C至15至35°C) |
    | 端子寿命(插拔) | 接触电阻最大55毫欧,500次插拔 |
    | 焊接耐热性 | 不影响性能的无变形(手动焊接:360°C,5秒;波峰焊:260°C,10秒) |

    产品特点和优势


    - 多种连接方式:可通过垂直、水平或堆叠方式进行板到板、板到电缆及电缆到电缆的连接。
    - 易操作性:通过简单的单手操作,即可完成连接或断开操作,提升了便捷性。
    - 预防误插入机制:设计有防止错误插入的功能,确保正确连接。
    - 稳固性:金属片结构增加了焊接强度,提高了长期使用的稳定性。
    - 抗腐蚀和抗氧化:采用磷青铜材料的接触部分,提供了良好的抗腐蚀和抗氧化性能。

    应用案例和使用建议


    - 计算机和外围设备:适用于需要高密度连接的应用场合,如服务器和工作站。
    - 工业设备:在机器设备中用于信号传输和电源分配。
    - 移动设备:如平板电脑和智能手机,确保设备内部元件之间的可靠连接。
    使用建议:
    - 正确安装:确保按照手册要求进行正确的安装步骤,特别是防止误插入的措施。
    - 定期检查:在使用过程中定期检查连接器的状态,以确保长期稳定运行。

    兼容性和支持


    - 兼容性:可与其他标准1.27mm间距的连接器和电子元件兼容,方便系统集成。
    - 技术支持:Hirose提供详尽的技术文档和支持服务,客户可通过官网查询最新信息并获取工程图纸。

    常见问题与解决方案


    - Q: 连接时出现接触不良怎么办?
    - A: 检查连接器是否正确插入,是否有误插入的风险。如有必要,重新进行连接。

    - Q: 如何确保连接器的长期稳定性?
    - A: 定期检查连接器的状态,特别是在恶劣环境中使用时,确保没有机械损伤或腐蚀。

    - Q: 使用时温度过高怎么办?
    - A: 检查连接器的使用环境温度是否超出额定范围,必要时采取散热措施。

    总结和推荐


    FX2系列连接器以其多样化配置、简便的操作和可靠的性能,在多个行业领域内表现出色。其坚固的设计和全面的支持服务使其成为众多应用的理想选择。因此,我们强烈推荐该产品用于需要高可靠性连接的电子设备。

FX2-52S-1.27DS参数

参数
额定电流 500mA
排数 2
触头镀层
外壳材料 Polyamide
针脚数 52pin
类型 Receptacle
颜色 -
端接 焊盘
安装方式 通孔安装
包装方式 托盘

FX2-52S-1.27DS厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2-52S-1.27DS数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub 连接器 HIROSE ELECTRIC FX2-52S-1.27DS FX2-52S-1.27DS数据手册

FX2-52S-1.27DS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ $ 2.8732 ¥ 24.0449
库存: 0
起订量: 60 增量: 1
交货地:
最小起订量为:60
合计: ¥ 0
直接购买
加入购物车
