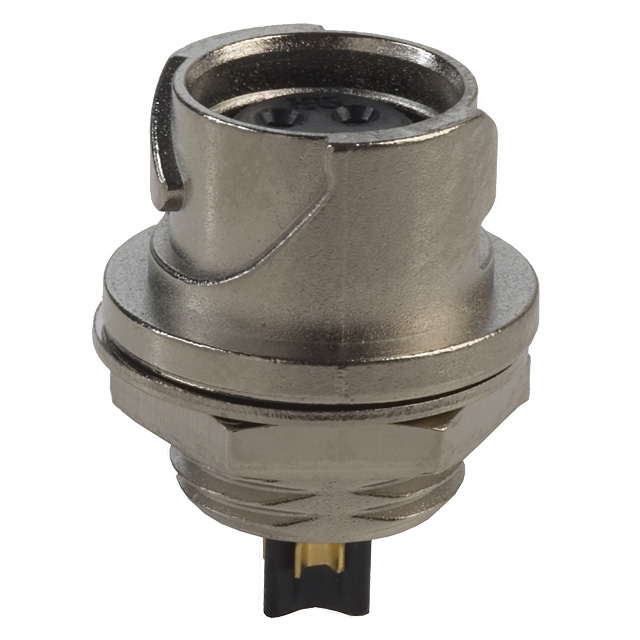

LF07WBR-3S

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 微型圆形连接器插座, LF系列, 3芯, 面板安装, 焊接, IP67,IP68
供应商型号: LF07WBR-3S
供应商: 国内现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 LF07WBR-3S

LF07WBR-3S概述

    LF Series Shielded Small Waterproof Connector

    1. 产品简介


    LF 系列是HIROSE公司推出的屏蔽型小型防水连接器,专为严苛环境下的信号传输设计。这些连接器具有体积小、结构坚固的特点,能够在保持信号完整性的同时提供出色的防护能力。该系列产品广泛应用于工业自动化、户外设备、电信基础设施等领域,确保在复杂环境下依然能够稳定工作。

    2. 技术参数


    - 额定电流:
    - 3针:5A
    - 4针:10A
    - 6针、12针、20针:2A
    - 混合6针:电源2针1A,信号4针4A
    - 混合11针:电源4针10A,信号7针2A
    - 额定电压:
    - 3针:125V AC / 175V DC
    - 4针:125V AC/DC
    - 6针、12针、20针:30V AC / 42V DC
    - 混合6针:电源2针60V AC/DC,信号4针60V AC/DC
    - 混合11针:电源4针125V AC/DC,信号7针30V AC / 42V DC
    - 操作温度范围:-25℃ 至 +85℃
    - 储存温度范围:-10℃ 至 +60℃
    - 接触电阻:最大15mΩ(3、6、12、20、混合6针),最大5mΩ(4针),最大10mΩ(混合11针)
    - 绝缘电阻:最小1000MΩ
    - 耐压:最大1250V AC,持续1分钟
    - 插拔次数:1000次
    - 振动和冲击测试:振动频率10Hz到55Hz再到10Hz每周期,0.75mm振幅;冲击加速度490m/s²,持续时间11ms,每轴方向重复3次

    3. 产品特点和优势


    - 小巧而坚固的设计:采用金属外壳,具有优秀的机械强度,适合在各种恶劣环境中使用。
    - 用户友好的锁定机制:通过旋转锁定环实现快速安全的连接,提供卓越的抗振动性能。
    - 防水性能:IP67/IP68级别的防水性能,适用于水下安装。
    - 易组装性:只需简单拧紧锁环即可实现防水密封和屏蔽连接。
    - 多配置选择:提供多种电缆类型、接口和排列方式以满足不同的应用需求。
    - 高速传输:支持Cat.5e标准(1Gbps),满足高速数据传输要求。
    - 符合多项安全标准:通过TÜV和UL的安全认证,保证使用安全性。
    - RoHS2合规:符合欧盟的环保标准。

    4. 应用案例和使用建议


    LF系列连接器可以用于多种应用,如工业控制设备、自动化系统、户外设备、通信基站等。例如,在户外基站的应用中,由于需要防止水分和灰尘进入,该系列连接器的IP67/IP68防水等级能够显著提高系统的可靠性。在实际安装过程中,应确保正确使用提供的工具进行安装,以达到最佳的防水效果。此外,对于需要经常拆卸的场合,应定期检查并重新拧紧锁环,以维持良好的连接稳定性。

    5. 兼容性和支持


    LF系列连接器与各种电缆类型兼容,支持两种类型的电缆装配方式(焊接和压接)。HIROSE公司还提供了多种专用工具,方便客户进行安装和维护。如果在使用过程中遇到任何问题,HIROSE公司提供了全面的技术支持服务。

    6. 常见问题与解决方案


    - Q: 安装后出现松动现象怎么办?
    - A: 可能是未充分拧紧导致的,建议使用配套的工具重新拧紧锁环,并确保按照制造商的要求进行操作。
    - Q: 连接器内部进水如何处理?
    - A: 首先停止使用受影响的连接器,然后彻底清洁并检查所有连接部件。更换损坏的部件或使用干燥剂吸除水分,再重新测试连接器的防水性能。
    - Q: 插拔次数过多导致接触不良怎么办?
    - A: 如果频繁插拔造成磨损,考虑更换新的连接器,以确保电路的安全性和稳定性。

    7. 总结和推荐


    LF系列屏蔽型小型防水连接器是一款集成了高性能和可靠性的产品。它不仅具备出色的机械强度和防水性能,还能适应各种恶劣的工作环境。在多个领域的广泛应用证明了其在工业和商业市场的强大竞争力。综合以上各方面因素,我们强烈推荐HF公司用户在需要此类连接器的项目中选用LF系列。
    希望上述内容对您有所帮助!如果您有任何疑问或需要进一步的信息,请随时联系我。

LF07WBR-3S参数

参数
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 银色
端接 焊盘
额定电流 5A
外壳材料 Zinc Alloy
针脚数 3pin
安装方式 隔板安装,面板安装
应用等级 工业级,电信级
零件状态 在售
包装方式 散装
