DF33-8DP-3.3DSA(24)

厂牌: HIROSE ELECTRIC
产品描述: Header,Locking Ramp 3.3mm 2 8pin 5A 锡 通孔安装 11.7mm(长度)*12.4mm(高度)
供应商型号: H11639-ND
供应商: Digi-Key
标准整包数: 1

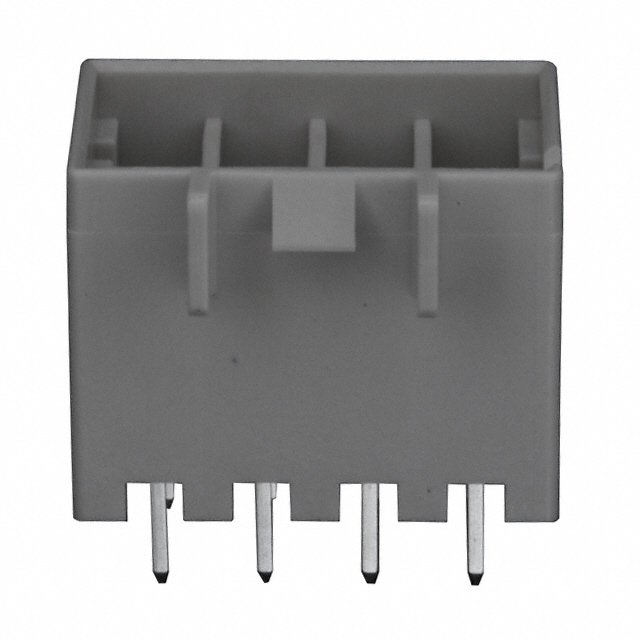

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF33-8DP-3.3DSA(24)

DF33-8DP-3.3DSA(24)概述

    DF33 Series 3.3 mm Contact Pitch Connectors for Internal Power Supplies

    1. 产品简介


    DF33系列是3.3毫米接触间距的内部电源供应连接器。它们适用于广泛的工业应用,包括自动化设备、通信系统、医疗设备和消费电子产品。这些连接器以其高电流容量、可靠的锁紧机制以及防止误接和短路的功能而著称。

    2. 技术参数


    - 额定电流:最大5安培(使用AWG20导线时)
    - 电压等级:AC/DC 500V
    - 工作温度范围:-35°C至85°C
    - 存储温度范围:-10°C至60°C
    - 湿度范围:存储40%至70%,操作40%至80%
    - 插拔次数:≥30次
    - 接触电阻:≤20毫欧
    - 耐受电压:500V DC
    - 振动测试:频率10至55Hz,加速度490 m/s²,3轴方向各3个周期
    - 冲击测试:半正弦波形,加速度490 m/s²,持续11ms,每个轴3个周期

    3. 产品特点和优势


    1. 高电流容量:单排连接器可以承载5安培的电流,适合大功率应用。
    2. 可靠的锁紧机制:内置锁保护已接合的连接器不受意外断开的影响。
    3. 防止错误连接:提供三种不同类型的接合配置,以避免多个具有相同触点数的连接器错误接合。
    4. 防错安装:内置定位柱确保正确放置和方向。
    5. 封装支持:连接器可以封装至10毫米而不影响性能。
    6. 隔离相邻触点:每个触点被绝缘材料完全包围,防止短路。
    7. 增强的拉力承受能力:针对需要极端拉力的应用提供了单独的触点保持器。

    4. 应用案例和使用建议


    - 自动化设备:用于机器人手臂和其他自动化装置中的动力传输。
    - 通信系统:服务器和网络设备之间的电力连接。
    - 医疗设备:医院设备中的精密供电接口。
    - 消费电子产品:便携式设备的充电接口。
    使用建议:
    - 使用适当的工具进行压接和拔出操作,避免损坏连接器。
    - 在需要施加较高拉力的应用中使用单独的触点保持器。
    - 注意电线路由方式,避免对连接器施加不必要的应力。

    5. 兼容性和支持


    DF33系列连接器可以与各种尺寸和型号的电线兼容,包括AWG20和AWG22导线。Hirose公司提供详细的工程图纸和技术支持,帮助客户确保正确使用和维护这些连接器。

    6. 常见问题与解决方案


    - 问题:连接器难以拆卸。
    解决方案:轻轻按下连接器,然后释放锁扣,以便顺利拆除。

    - 问题:连接器在高温环境下工作不稳定。
    解决方案:请联系销售代表了解在极端温度下使用的具体要求。
    - 问题:连接器在重复热循环环境中表现不佳。
    解决方案:如果您的设备将在反复的冷热环境中使用,请联系我们讨论合适的解决方案。

    7. 总结和推荐


    DF33系列连接器具备卓越的电流容量、可靠性、安全性和易用性,使其成为广泛应用于多种行业的理想选择。它们特别适合需要大电流传输和高可靠性的应用场合。我们强烈推荐DF33系列连接器给那些寻求高质量内部电源供应解决方案的客户。

DF33-8DP-3.3DSA(24)参数

参数
触头镀层 - 配接
间距-配接 3.3mm
排数 2
防护等级 -
颜色 -
针脚数 8pin
额定电流 5A
触头镀层厚度 - 配接 -
类型 Header,Locking Ramp
长*宽*高 11.7mm(长度)*12.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

DF33-8DP-3.3DSA(24)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF33-8DP-3.3DSA(24)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF33-8DP-3.3DSA(24) DF33-8DP-3.3DSA(24)数据手册

DF33-8DP-3.3DSA(24)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6912 ¥ 5.8406
75+ $ 0.5054 ¥ 4.271
150+ $ 0.4634 ¥ 3.8783
525+ $ 0.4242 ¥ 3.5501
1050+ $ 0.4039 ¥ 3.3804
5025+ $ 0.3617 ¥ 3.0268
10050+ $ 0.3444 ¥ 2.8824
库存: 35
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.84
