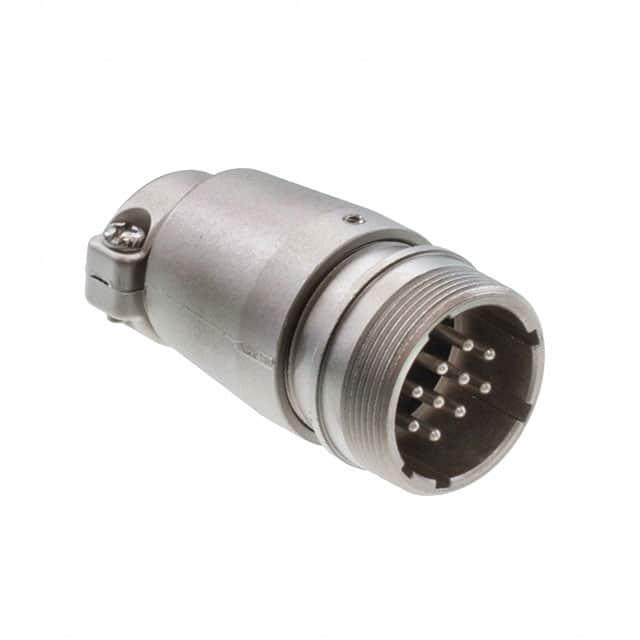

JR21JK-10P

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Jack,Male Pins,Threaded 焊盘 10pin Aluminum Alloy 10A 银 银色 导线安装,自由悬挂,通孔安装
供应商型号: CSJ-ST61371993
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR21JK-10P

JR21JK-10P概述

    JR系列圆形连接器技术手册解析

    1. 产品简介


    JR系列圆形连接器符合日本工业标准(JIS)C 5432 "家用电器圆形连接器"。这些连接器适用于需要高可靠性的应用场景,如汽车工业,为各种电气设备提供稳定可靠的连接解决方案。

    2. 技术参数


    | 规格 | 参数 |

    | 额定电流 | 壳体尺寸:13,接触数:3 10A |
    壳体尺寸:13,接触数:5 5A |
    壳体尺寸:16,接触数:7 10A |
    壳体尺寸:10、14,接触数:5 5A |
    壳体尺寸:21,接触数:10 10A |
    壳体尺寸:16,接触数:26 5A (压接类型:3A) |
    壳体尺寸:25,接触数:4 30A |
    壳体尺寸:25,接触数:5、16 10A |
    壳体尺寸:24,接触数:24 5A (压接类型:3A) |
    | 额定电压 | 壳体尺寸:13,接触数:3、5 AC250V, DC350V|
    壳体尺寸:16,接触数:7、10、14 AC250V, DC350V|
    壳体尺寸:21,接触数:10、16、26 AC250V, DC350V|
    壳体尺寸:25,接触数:4、5 AC1000V, DC1400V |
    壳体尺寸:25,接触数:16、24 AC1000V, DC1400V |
    | 操作温度范围 | -25°C 至 +85°C |
    | 存储温度范围 | -10°C 至 +60°C |

    3. 产品特点和优势


    - 高可靠性:这些连接器符合严格的JIS标准,确保了在严苛环境下的耐用性和稳定性。
    - 多种型号选择:可根据不同应用需求选择不同壳体尺寸和接触数的连接器。
    - 多样的电气特性:额定电流和电压范围广泛,适应不同的电路设计需求。
    - 机械强度高:具备良好的振动和冲击抗性,确保长期稳定的电气连接。

    4. 应用案例和使用建议


    这些连接器常用于汽车、工业自动化设备、通信系统等领域。例如,在汽车制造中,它们可用于电池、传感器和其他关键组件之间的电气连接。使用时应注意避免连接器暴露在高温、高湿或有硫化气体的环境中,以防止银镀层的氧化。

    5. 兼容性和支持


    这些连接器与其他符合JIS C 5432标准的连接器具有良好的互换性和兼容性。制造商提供了详细的安装指南和技术支持,以帮助客户顺利完成安装和维护。

    6. 常见问题与解决方案


    - 问题:接触电阻偏高
    - 解决方案:检查焊接质量,确保焊接牢固;如果采用压接方式,检查压接工具的设置是否正确。
    - 问题:电气连接不稳定
    - 解决方案:确认连接器装配到位且无松动;检查是否安装了正确的终端配件。

    7. 总结和推荐


    总体来说,JR系列圆形连接器凭借其高可靠性、广泛的电气特性和丰富的型号选择,在众多应用场景中表现出色。对于追求高可靠性连接的项目,推荐使用JR系列圆形连接器。不过,需要注意的是,为了确保最佳性能,应定期检查连接器的状态并遵循制造商的建议进行维护。

JR21JK-10P参数

参数
外壳材料 Aluminum Alloy
针脚数 10pin
触头镀层 - 配接
类型 Jack,Male Pins,Threaded
颜色 银色
端接 焊盘
额定电流 10A
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装
