首页  >  产品百科  >  DF60A-4S-10.16C

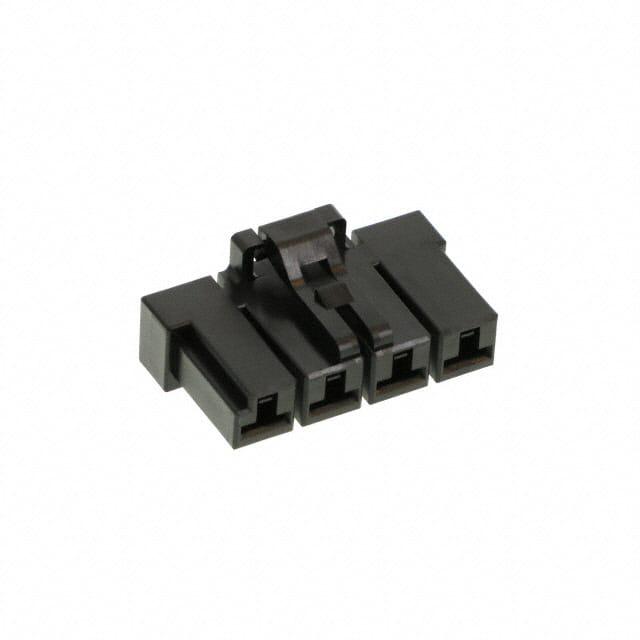

DF60A-4S-10.16C

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Latch Lock,Receptacle 1 4pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 42.68mm(长度)*18mm(高度)
供应商型号: 26M-DF60A-4S-10.16C
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 外壳 DF60A-4S-10.16C

DF60A-4S-10.16C概述

    DF60 Series Wire-to-Board Connectors:High-Power Connectivity Solutions

    产品简介


    DF60 系列是日本广濑电机公司(Hirose Electric Co., Ltd.)推出的65A额定电流的电源连接器系列,专为内部电源供应而设计。这些连接器具有10.16mm的间距,广泛应用于汽车电子、工业自动化、医疗设备和通信系统等多个领域。DF60 系列连接器通过了UL、C-UL和TÜV认证,确保了其在高功率应用中的可靠性和安全性。

    技术参数


    - 额定电流:根据导线规格不同,单个触点的额定电流范围为8AWG时为65A,10AWG时为55A,12AWG时为45A。此额定值基于25℃环境温度下的标准值。
    - 操作温度:-55℃到+105℃。
    - 存储温度:-10℃到+60℃。
    - 工作湿度范围:20%至80%。
    - 存储湿度范围:40%至70%。
    - 额定电压:1000V AC/DC。
    - 绝缘电阻:最小1000兆欧(1000V直流测量)。
    - 耐压:3000V交流有效值,持续1分钟无闪络或击穿。
    - 接触电阻:最大2毫欧(在1A和6V条件下测量)。
    - 振动和冲击测试:符合国际标准要求。
    - 抗焊裂纹性:采用玻璃增强树脂制成的插针座以防止焊接裂纹。
    - 阻燃材料:UL94V-0等级材料用于绝缘体,符合RoHS2标准。

    产品特点和优势


    - 高电流承载能力:每个触点可承载高达65A的电流(基于25℃环境温度),适合高功率应用场景。
    - 安全锁设计:提供清晰且可感知的锁定声音,确保完全对接,减少工人负担,提高工作效率。
    - 可靠的多点接触设计:三个独立的触点弹簧提供了更高的接触可靠性。
    - 防短路设计:隔离墙设计防止相邻触点之间发生短路。
    - 反向安装保护:集成成型销钉避免在电路板上反向安装。
    - 防手指触摸保护:符合IEC 60695-2-11标准的防火花测试,确保安全。
    - 低轮廓设计:使组件能够更紧凑地放置,提升组装效率。
    - 多种认证:获得UL、C-UL和TÜV认证,保证产品质量。

    应用案例和使用建议


    DF60 系列连接器适用于需要高电流传输的电源连接场合,例如电动汽车充电站、数据中心电源分配单元、风力发电机控制系统等。在实际使用中,应注意以下几点:
    - 在高电流应用中,应选择更大截面积的导线,以确保电流的安全传输。
    - 使用过程中,避免过度弯曲或拉扯连接器,以防损坏。
    - 按照制造商建议的安装步骤进行安装,以确保正确接合。

    兼容性和支持


    DF60 系列连接器与其他符合标准的电子元件和设备兼容。制造商提供详细的技术文档和支持服务,包括产品图纸、规格说明和技术咨询。

    常见问题与解决方案


    - 问题1:如何确定合适的导线规格?
    - 解决方案:根据所需传输的电流大小,查阅产品手册中的额定电流表,选择适当的导线规格。
    - 问题2:连接器能否承受反复插拔?
    - 解决方案:根据产品手册,该系列连接器的设计使用寿命可达30次插拔,确保长期稳定使用。
    - 问题3:如何确保安装的准确性?
    - 解决方案:遵循制造商的安装指南,确保所有连接正确安装并牢固固定。

    总结和推荐


    总体来看,DF60 系列连接器凭借其高电流承载能力、可靠的设计和广泛的适用性,成为高性能电源连接的理想选择。无论是对于需要高效电力传输的大型项目,还是小型设备中的精确控制需求,DF60 系列连接器都能胜任。强烈推荐在相关项目中使用此系列连接器,以获得最佳的性能和可靠性。进一步了解和购买DF60系列连接器,您可以访问 [产品页面](https://www.hirose.com/en/product/series/DF60) 获取更多详细信息。

DF60A-4S-10.16C参数

参数
紧固类型 -
排数 1
触头端接 压接
针脚数 4pin
类型 Latch Lock,Receptacle
颜色 黑色
触头类型 Female Socket
长*宽*高 42.68mm(长度)*18mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

DF60A-4S-10.16C厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF60A-4S-10.16C数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC DF60A-4S-10.16C DF60A-4S-10.16C数据手册

DF60A-4S-10.16C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.4023
10+ ¥ 5.1943
100+ ¥ 4.3698
500+ ¥ 4.0485
1000+ ¥ 3.7712
库存: 449
起订量: 1 增量: 100
交货地:
最小起订量为:1
合计: ¥ 6.4
