HR30-6R-6SD(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 微型圆形连接器, HR30系列, 6芯, 通孔安装, 焊接, IP67,IP68
供应商型号: HR30-6R-6SD(71)
供应商: 国内现货
标准整包数: 1

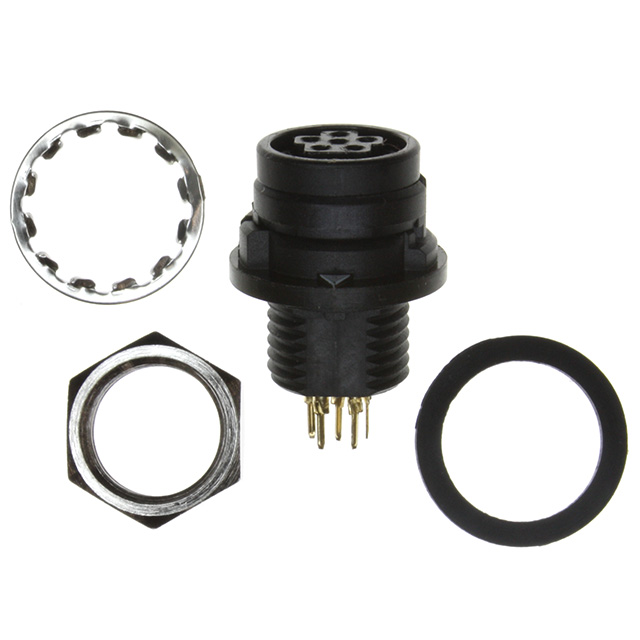

HIROSE ELECTRIC 圆形连接器 HR30-6R-6SD(71)

HR30-6R-6SD(71)概述

    HR30 Series Miniature Waterproof Plastic Connectors

    1. 产品简介


    HR30系列是小型防水塑料连接器,适用于多种高可靠性需求的应用场合。这类连接器的特点在于其小巧轻便,且具备防水、防尘等特性,广泛应用于汽车、工业控制、医疗设备等领域。

    2. 技术参数


    - 尺寸与重量:
    - 3和6针连接器的最大外径为12.6mm,匹配长度为32.3mm(从面板表面算起)。
    - 10和12针连接器的最大外径为15.5mm,匹配长度为42.1mm(从面板表面算起)。

    - 电气特性:
    - 电流等级:3针为5A,6针、10针、12针为2A。
    - 电压等级:3针和6针为100V AC,140V DC;10针和12针为30V AC,42V DC。

    - 环境适应性:
    - 操作温度范围:-25°C至+85°C。
    - 储存温度范围:-10°C至+60°C。
    - 防水等级:IP67(1米深水下30分钟)和IP68(2米深水下14天)。


    3. 产品特点和优势


    HR30系列连接器具有多个独特的功能和优势:
    - 小尺寸与低轮廓设计:能够实现紧凑安装,特别适合空间受限的应用场合。
    - 防水性能:达到IP67和IP68级别,适用于各种恶劣环境。
    - 轻量化设计:减轻了连接器的重量,便于携带和安装。
    - 易操作的插拔锁定机制:提供了便捷的操作体验,简化了安装过程。
    - 夹紧结构:通过简单的拧紧方式固定电缆。
    - 错插保护:防止不正确的插拔操作,延长使用寿命。
    - 环境友好:符合RoHS标准,无有害物质。

    4. 应用案例和使用建议


    这些连接器广泛应用于如汽车、工业自动化、医疗设备等行业。例如,在汽车行业中,用于车载电子系统的连接,确保信号传输的稳定性和可靠性。在医疗设备中,则用于生命体征监测设备,保证了患者的健康安全。
    使用建议:
    - 在复杂环境中使用时,可增加热缩套管以进一步提高绝缘效果。
    - 确保按照规定的扭矩值拧紧后壳固定套,以避免因松动导致的故障。
    - 安装时尽量避免扭曲电缆,以减少内部应力对焊接点的影响。

    5. 兼容性和支持


    HR30系列连接器设计灵活,可以通过不同型号的配件来满足不同的接触点数量要求。此外,Hirose公司提供全面的技术支持和售后服务,确保用户在使用过程中得到充分的帮助。

    6. 常见问题与解决方案


    - Q: 连接器插拔时容易松动怎么办?
    - A: 确认已按照规定的扭矩值拧紧后壳固定套,并考虑涂抹锁紧剂,以防止松动。

    - Q: 如何确保焊接点的质量?
    - A: 注意焊接时避免冷焊点和气孔的产生,确保焊接点完全融合。

    7. 总结和推荐


    总体而言,HR30系列微型防水塑料连接器凭借其紧凑的设计、可靠的防水性能和简便的操作,成为了众多高可靠性应用场景的理想选择。无论是汽车制造还是医疗设备领域,这些连接器都能表现出色。因此,我们强烈推荐在需要高性能连接器的项目中使用HR30系列连接器。

HR30-6R-6SD(71)参数

参数
外壳材料 Polyphenylene Sulfide (PPS)
针脚数 6pin(Power)
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 黑色
端接 焊盘
额定电流 2A
长*宽*高 15.2mm(长度)
安装方式 通孔安装,隔板安装,面板安装
应用等级 医疗级,工业级
零件状态 在售
包装方式 托盘

HR30-6R-6SD(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR30-6R-6SD(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR30-6R-6SD(71) HR30-6R-6SD(71)数据手册

HR30-6R-6SD(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 35.8225
库存: 24
起订量: 1 增量: 50
交货地:
最小起订量为:1
合计: ¥ 35.82
直接购买
加入购物车
