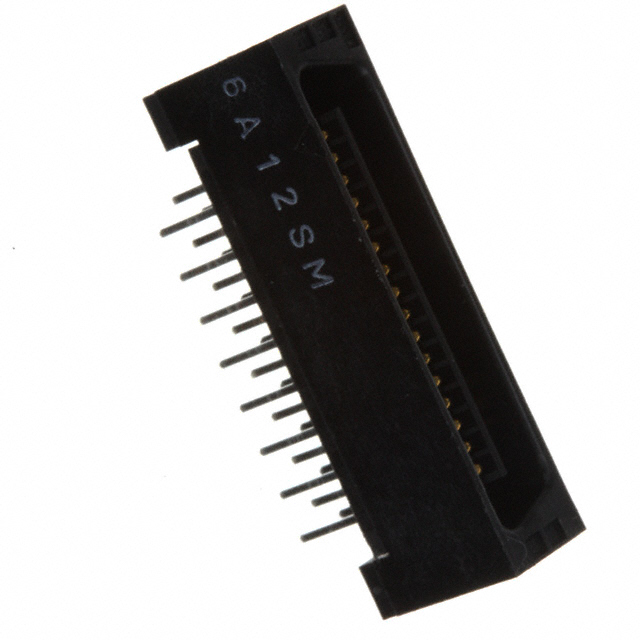

FX2CA1-32P-1.27DSAL(71)

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Plug 焊盘 2 32pin 500mA 金 中心安装,通孔安装
供应商型号: CSJ-ST47815146
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC D-Sub 连接器 FX2CA1-32P-1.27DSAL(71)

FX2CA1-32P-1.27DSAL(71)概述

    高质量文章:HIROSE FX2系列1.27mm间距多功能两件式连接器

    1. 产品简介


    HIROSE FX2系列1.27mm间距多功能两件式连接器是一种适用于各种电子应用的高性能连接解决方案。这些连接器具备多种连接方式,如板对板、电缆到板、垂直连接和水平连接等,使其广泛应用于计算机、外围设备和其他各类机器中。该系列产品通过简单的一触操作即可实现快速可靠的连接。

    2. 技术参数


    以下是FX2系列连接器的技术规格和性能参数:
    - 电流额定值:0.5A
    - 电压额定值:125V AC
    - 温度范围:-55°C 至 +85°C(存储温度范围:-10°C 至 +60°C)
    - 湿度范围:工作湿度40%至80%,存储湿度40%至70%
    - 绝缘电阻:最小1000 MΩ @ 250V DC
    - 耐压能力:300V AC / 1分钟,无闪络或绝缘击穿
    - 接触电阻:最大45mΩ @ 100mA
    - 振动测试:频率10至55 Hz,单振幅0.75 mm,持续2小时,各方向
    - 耐湿性:接触电阻最大55mΩ,绝缘电阻最小100MΩ(40°C,湿度90%至95%,96小时)
    - 温度循环测试:接触电阻最大55mΩ,绝缘电阻最小100MΩ(-85°C至+15至35°C,30分钟/2至3分钟)
    - 耐用性(插拔循环):接触电阻最大55mΩ,500次循环
    - 抗焊接热性:手动焊接360°C,5秒;波峰焊260°C,10秒

    3. 产品特点和优势


    - 多功能连接方式:支持板对板、电缆到板、垂直连接和水平连接,适应多种应用场景。
    - 简便操作:独特的点击感设计,使得连接和断开电缆变得轻松快捷。
    - 防误插入机制:设计有防误插入结构,有效防止错误连接并提高可靠性。
    - 高强度连接:通过金属夹固定,提供更稳固的焊接强度,尤其适合直角安装。
    - 高度定制化:可选择不同的连接类型、接触材料及安装高度,满足不同需求。

    4. 应用案例和使用建议


    - 计算机和外围设备:在计算设备中作为数据传输接口,提供稳定的信号传输和电源供应。
    - 工业自动化设备:用于传感器、执行器和控制系统的连接,确保可靠的数据传输和控制。
    - 消费电子产品:适合小型家电或便携式设备,如智能手表、耳机等。
    使用建议:
    - 在高振动环境下使用时,建议采用垂直连接方式以增强稳定性。
    - 在高温环境中使用时,注意散热设计以避免过热导致性能下降。

    5. 兼容性和支持


    FX2系列连接器支持多种安装方式,如通孔安装、表面贴装及直角安装,具有广泛的兼容性。HIROSE公司提供了详尽的产品文档和技术支持,以确保用户能够顺利安装和使用这些连接器。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方案:检查连接器是否正确安装,确保插针完全插入。如有必要,重新焊接连接点。

    - 问题2:连接不稳定
    - 解决方案:确认连接器型号与应用要求匹配,如需要加强连接稳定性,可以选择带有金属夹的直角安装型。
    - 问题3:温度过高导致损坏
    - 解决方案:在高温环境下使用时,增加散热措施或选择适用于更高温度范围的型号。

    7. 总结和推荐


    HIROSE FX2系列1.27mm间距多功能两件式连接器凭借其多功能、简便操作及高度可靠性,在多种电子设备和系统中表现出色。其丰富的连接选项、防误插入机制及高效耐用性使其在市场上具有显著的竞争优势。综合来看,强烈推荐这款连接器产品给需要稳定可靠连接解决方案的应用场合。

FX2CA1-32P-1.27DSAL(71)参数

参数
触头镀层
外壳材料 -
针脚数 32pin
类型 Plug
颜色 -
端接 焊盘
额定电流 500mA
排数 2
安装方式 中心安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

FX2CA1-32P-1.27DSAL(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2CA1-32P-1.27DSAL(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub 连接器 HIROSE ELECTRIC FX2CA1-32P-1.27DSAL(71) FX2CA1-32P-1.27DSAL(71)数据手册

FX2CA1-32P-1.27DSAL(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
