首页  >  产品百科  >  HR10-7P-4S(73)

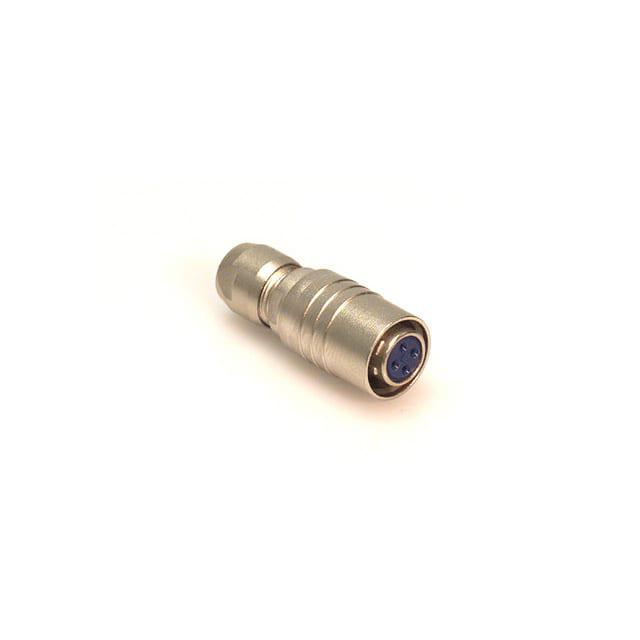

HR10-7P-4S(73)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 微型圆形连接器插头, HR10系列, 4芯, 电缆安装, 焊接
供应商型号: ET-1077700
供应商: 海外现货
标准整包数: 1

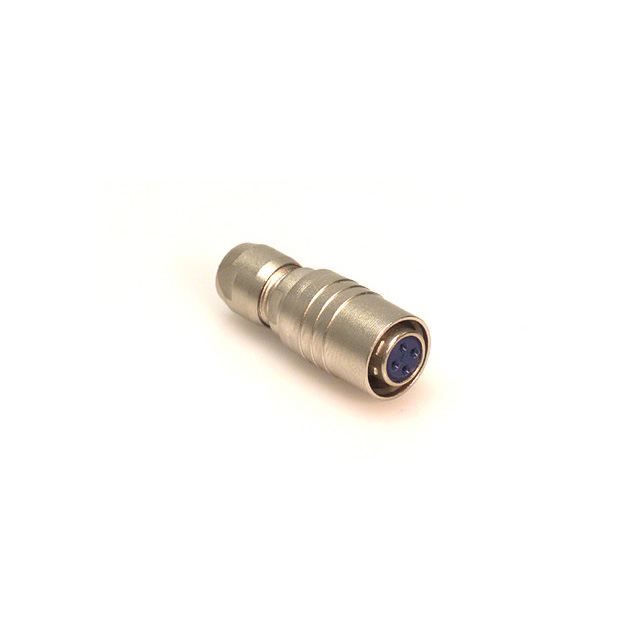

HIROSE ELECTRIC 圆形连接器 HR10-7P-4S(73)

HR10-7P-4S(73)概述

    HR10 Series Push-Pull Connectors: A Comprehensive Guide
    1. 产品简介(Product Introduction)
    产品类型:HR10系列是微型推拉式耦合连接器,以其紧凑的设计著称,适用于多种小型电子设备。
    主要功能:具有轻松快速连接和断开的特点,适合需要高可靠性的小型电子设备,特别是便携式设备。
    应用领域:适用于所有需要高可靠性的小型电子设备,特别是在需要良好外观设计的场合。
    2. 技术参数(Technical Parameters)
    - 外形尺寸:长度、直径、重量等。
    - 材料:插壳采用锌合金和黄铜,表面经过缎面镍处理;绝缘体为聚酰胺/聚对苯二甲酸丁二酯(蓝色或黑色);公端子和母端子分别采用磷青铜和铍铜,并进行镀银或镀金处理。
    - 连接类型:可选插头(Plug)、插座(Jack)、接线端(Receptacle)等,支持不同类型终端连接方式,包括压接和焊接。
    - 电气特性:额定阻抗为50Ω,绝缘电阻大于等于1000兆欧,接触电阻中心小于等于6.5毫欧,外侧小于等于4毫欧,耐电压交流250伏有效值1分钟,驻波比(V.S.W.R)小于等于1.3,拉力测试4.9牛顿。
    3. 产品特点和优势(Product Features and Advantages)
    1. 紧凑设计:HR10系列是目前最紧凑的型号,适合狭小空间内的安装。
    2. 易于操作:简单的“推拉”耦合机制确保快速连接和断开。
    3. 极化功能:五键系统保证唯一连接方式,即使是盲配也可以准确连接。
    4. 防护针脚:保护针脚免受损坏,即使在盲配情况下。
    5. 高密度安装:节省空间的设计方便多接头安装。
    6. 简易布线与安装:无螺丝设计使布线和安装更加简单。
    7. 美观外观:采用哑光处理的设计使产品外观简洁优雅。
    4. 应用案例和使用建议(Application Cases and Usage Recommendations)
    HR10系列连接器适用于各种小型电子设备,如手机、平板电脑、医疗设备等。以下是一些使用建议:
    - 确保电缆端的处理符合标准,避免短路。
    - 在焊接过程中保持连接稳定,防止虚焊。
    - 拉力测试确保每次使用都能满足4.9N的要求。
    5. 兼容性和支持(Compatibility and Support)
    HR10系列连接器与市场上其他常见的电子元器件和设备兼容。供应商提供全面的技术支持和服务,包括工程图纸请求和定制需求服务。
    6. 常见问题与解决方案(Common Problems and Solutions)
    - 问题:电缆端的剥离和处理不当导致短路。
    - 解决方案:按照标准操作流程进行电缆端处理,确保剥离长度和形状正确。
    - 问题:连接时出现松动。
    - 解决方案:检查是否有足够的紧固力,确保金属夹安装正确。
    - 问题:接触电阻过高。
    - 解决方案:重新焊接连接,确保针脚与导体之间没有杂质。
    7. 总结和推荐(Summary and Recommendation)
    综合评估:HR10系列连接器以其紧凑设计、易操作性、高密度安装等特点,在小型电子设备中表现优异。在便携式设备中,其美观的外观也备受青睐。对于需要高可靠性和紧凑设计的应用场合,HR10系列连接器是一个非常值得推荐的选择。
    以上是对HR10系列推拉式连接器的详细介绍,希望可以帮助您更好地了解其特点和适用场景。如果您有任何疑问或需要进一步的信息,请随时联系我们。

HR10-7P-4S(73)参数

参数
端接 焊盘
额定电流 2A
外壳材料 Zinc Alloy
针脚数 4pin
触头镀层 - 配接
类型 Female Sockets,Plug,Push-Pull
颜色 银色
长*宽*高 28.5mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 医疗级,工业级
零件状态 在售
包装方式 散装,袋装

HR10-7P-4S(73)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR10-7P-4S(73)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR10-7P-4S(73) HR10-7P-4S(73)数据手册

HR10-7P-4S(73)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.3116 ¥ 180.0829
12+ $ 20.4995 ¥ 173.2207
25+ $ 20.0665 ¥ 169.5623
50+ $ 19.2849 ¥ 162.9576
250+ $ 15.8622 ¥ 134.0352
库存: 442
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 180.08
