首页  >  产品百科  >  HSC-AT11K-A01

HSC-AT11K-A01

产品分类: 光纤衰减器
厂牌: HIROSE ELECTRIC
产品描述: 1dB
供应商型号: CSJ-ST49316643
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 光纤衰减器 HSC-AT11K-A01

HSC-AT11K-A01概述

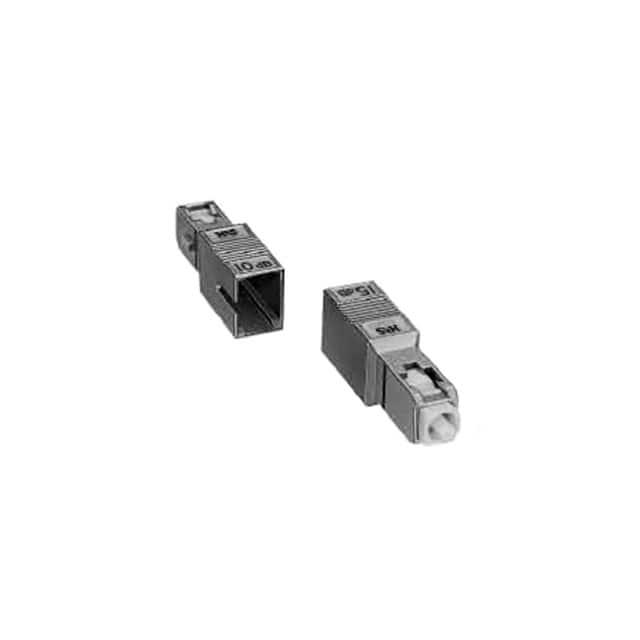

    HSC-AT11 系列 SC 型固定衰减器(单模)

    产品简介


    HSC-AT11 系列是 SC 型固定衰减器,专为单模光纤设计。该系列采用 IEC 61754-4 (JIS C 5973) 标准的 SC 接口,适用于光通信网络中的功率水平调整。其独特的设计使该系列产品能够在严苛环境下运行,具有高输入功率承受能力,最高可达 250mW。

    技术参数


    - 标准:IEC 61754-4 (JIS C 5973)
    - 高输入功率:250mW
    - 接头类型:SC
    - 温度范围:
    - 工作温度范围:-40°C 到 +75°C
    - 存储温度范围:-40°C 到 +85°C
    - 最大输入功率:250mW
    - 光纤类型:单模光纤 (SM)
    - 波长范围:1310nm ±30nm 和 1550nm ±30nm
    - 返波损耗:AdPC ≥ 40dB, UPC ≥ 50dB, APC ≥ 60dB
    - 振动测试:频率 10Hz 到 55Hz,单振幅 0.75mm,3小时每个轴
    - 冲击测试:加速度 981 m/s²,持续时间 6ms,半正弦冲击脉冲,每个轴3次
    - 机械特性:接合力和分离力≤19.6N,适配器保有力2.0N到3.9N,耐久性500次
    - 材料:主体材料为锌合金,套圈材料为氧化锆,分束套管材料为氧化锆

    产品特点和优势


    1. 高可靠性:能够在 -40°C 到 +75°C 的温度范围内正常工作,确保在各种环境下的稳定性。
    2. 宽广的衰减值范围:从 0dB 到 30dB 不等,适应多种应用场景的需求。
    3. 多样的抛光类型:提供 AdPC、UPC 和 APC 三种不同的抛光类型,满足不同应用场景的需求。
    4. 出色的机械性能:通过多项机械测试,如耐久性、振动和冲击测试,确保长时间使用下的稳定性和可靠性。
    5. 广泛的适用性:广泛应用于光通信网络中,特别适合需要高可靠性的场合,例如汽车工业。

    应用案例和使用建议


    HSC-AT11 系列固定衰减器在光通信网络中发挥着关键作用。它们主要用于调整光信号的功率水平,特别是在汽车等需要高可靠性的环境中尤为重要。
    使用建议:
    1. 环境选择:确保安装在符合温度和湿度要求的环境中,以保持设备的长期稳定运行。
    2. 定期检查:在高可靠性的应用中,建议定期进行性能检查和维护,以确保衰减器的准确性和可靠性。
    3. 应用示例:用于工业自动化控制系统中的光信号传输,确保信号传输的稳定性和准确性。

    兼容性和支持


    HSC-AT11 系列与现有的 SC 接口完全兼容。制造商 Hirose Electric 提供全面的技术支持和服务,确保客户能够获得最佳的产品体验。

    常见问题与解决方案


    1. 问题:衰减器在极端温度下性能下降。
    - 解决方案:确保衰减器在规定的温度范围内使用,并在使用前进行校准和检查。
    2. 问题:机械连接松动。
    - 解决方案:定期检查连接处是否有松动,必要时重新安装以确保稳固连接。
    3. 问题:光信号传输不稳定。
    - 解决方案:确保所有连接点正确安装,没有污染或损伤,并对衰减器进行定期维护和测试。

    总结和推荐


    HSC-AT11 系列 SC 型固定衰减器以其高可靠性、宽广的衰减值范围、多样化的抛光类型和优秀的机械性能,成为光通信网络中不可或缺的关键组件。其适用于高可靠性需求的应用环境,特别适合汽车工业等领域的应用。我们强烈推荐这款产品给那些需要高性能光信号管理解决方案的用户。

HSC-AT11K-A01参数

参数
衰减 1dB
光纤类型 -
零件状态 停产
包装方式 散装

HSC-AT11K-A01厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HSC-AT11K-A01数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 光纤衰减器 HIROSE ELECTRIC HSC-AT11K-A01 HSC-AT11K-A01数据手册

HSC-AT11K-A01封装设计

查看详情并下载
Symbol
Footprint
3D Model
