首页  >  产品百科  >  FX8C-140P-SV2(92)

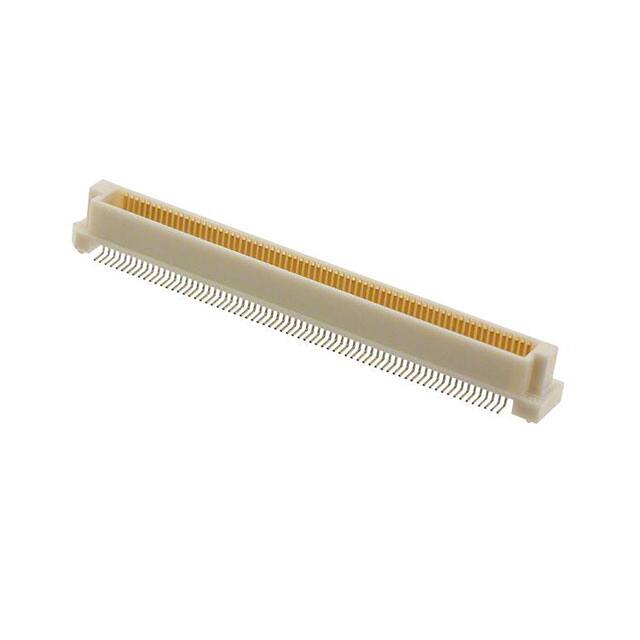

FX8C-140P-SV2(92)

厂牌: HIROSE ELECTRIC
产品描述: Header,Outer Shroud Contacts 600μm 2 140pin 7mm,12mm 6.45mm 金 贴片安装
供应商型号: FX8C-140P-SV2(92)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX8C-140P-SV2(92)

FX8C-140P-SV2(92)概述

    高质量文章:HIROSE FX8/FX8C 系列 0.6mm 轴距 3mm 至 16mm 叠层连接器

    产品简介


    HIROSE FX8/FX8C 系列连接器是一款专门设计用于高可靠性应用的叠层连接器。这些连接器具备 0.6mm 的轴距和可选的高度范围,从 3mm 到 16mm,适用于多种应用场景,包括汽车电子、工业控制等领域。FX8 系列和 FX8C 系列的连接器不能互相配对,因此在设计时需要特别注意这一点。

    技术参数


    以下是 FX8/FX8C 系列连接器的技术规格表:
    | 参数项目 | 规格 | 备注 |
    |
    | 绝缘电阻 | ≥1000MΩ @ 250V DC
    | 耐压强度 | ≤300V AC/1min
    | 接触电阻 | ≤45mΩ @ 100mA | FX8系列 |
    ≤80mΩ @ 100mA | FX8C系列 |
    | 振动测试 | 无电气中断 | 10-55Hz,双幅0.75mm |
    | 湿度(稳态) | 接触电阻 ≤55mΩ | 40℃,90%-95%湿度 |
    绝缘电阻 ≥100MΩ
    | 温度循环 | 接触电阻 ≤55mΩ | 5周期 |
    绝缘电阻 ≥100MΩ
    | 插拔次数 | 接触电阻 ≤55mΩ | 50次 |
    | 抗焊热性 | 无影响性能的变形 | 回流焊 |

    产品特点和优势


    - 高度可调性:堆叠高度范围广泛,从3mm到16mm,可满足不同应用场景的需求。
    - 精确度高:表面贴装共面度小于0.1mm,确保良好的电气接触。
    - 防误插入设计:通过内置的导引肋和斜面确保插接精度,允许±0.6mm的对齐误差。
    - 增强可靠性:为两片相同的连接器同时安装提供可靠性和精度,采用连接件间距11mm的设计。

    应用案例和使用建议


    - 汽车行业:在汽车电子系统中,这类连接器因其高可靠性而被广泛应用。
    - 工业自动化:对于需要精密连接的应用场景,如工业机器人,该系列连接器可提供稳定的电气连接。
    - 通信设备:可以用于各种通信设备中,如服务器、交换机等。
    使用建议:确保正确的焊接温度和预热时间以避免损坏连接器。此外,由于该系列连接器不兼容FX8系列和FX8C系列,安装时需确认匹配性。

    兼容性和支持


    - 兼容性:FX8 系列和 FX8C 系列的连接器不能互相配对。
    - 厂商支持:提供详细的技术支持和售后服务,包括安装指导和故障排除等。

    常见问题与解决方案


    1. 电气断开:检查焊接温度和时间,确保符合推荐标准。
    2. 绝缘电阻低:确保连接器正确安装,没有外部干扰。
    3. 温度循环测试失败:确保测试条件符合标准要求。

    总结和推荐


    总体而言,HIROSE FX8/FX8C 系列连接器具有广泛的适用性和可靠的性能,在多个关键领域表现出色。尤其适用于需要高可靠性、精密连接的场合。考虑到其广泛的尺寸选项和高度自定义能力,非常推荐在高端电子设备和关键任务应用中使用。如果您需要进一步的信息或技术支持,请联系HIROSE公司的代表。

FX8C-140P-SV2(92)参数

参数
排数 2
触头镀层
板上高度 6.45mm
针脚数 140pin
接合堆叠高度 7mm,12mm
触头镀层厚度 -
类型 Header,Outer Shroud Contacts
间距 600μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FX8C-140P-SV2(92)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX8C-140P-SV2(92)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX8C-140P-SV2(92) FX8C-140P-SV2(92)数据手册

FX8C-140P-SV2(92)封装设计

查看详情并下载
Symbol
Footprint
3D Model
