BM28B0.6-20DS/2-0.35V(51)

厂牌: HIROSE ELECTRIC
产品描述: 350μm 2 20pin 50nm 黑色 SMD,P=0.35mm 贴片安装 600μm(高度)
供应商型号: 26M-BM28B0.6-20DS/2-0.35V(51)
供应商: 云汉优选
标准整包数: 1

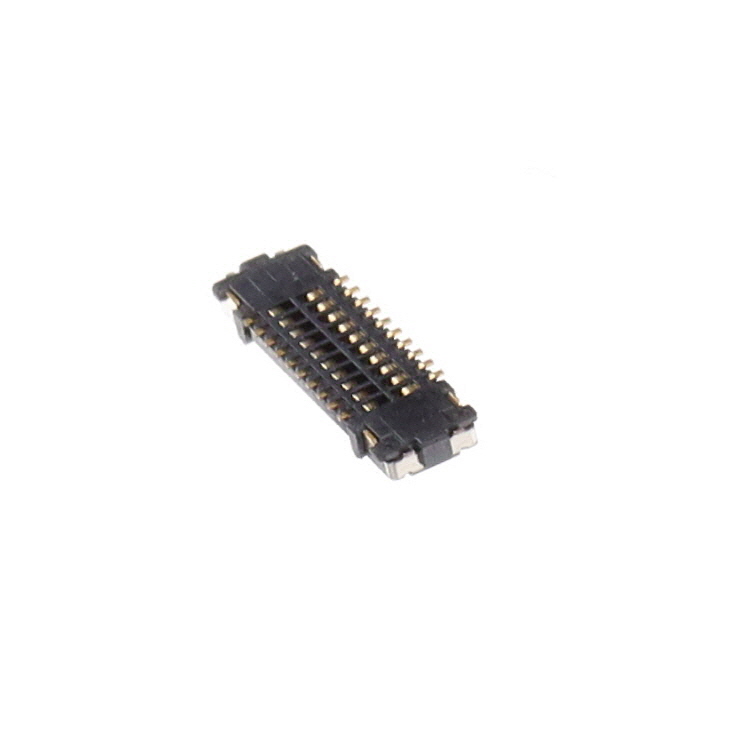

HIROSE ELECTRIC 矩形连接器 - 板垫片/叠接器(板对板) BM28B0.6-20DS/2-0.35V(51)

BM28B0.6-20DS/2-0.35V(51)概述

    BM28 系列 Board to Board 或 Board to FPC 连接器技术手册

    产品简介


    BM28 系列连接器是一款高可靠性且高度集成的电子元件,设计用于现代移动设备中常见的紧凑和纤薄要求。该系列连接器提供0.35mm的微间距设计,具备最高5A的额定电流,并支持USB3.1 Gen.2(10Gbps)传输信号。其主要应用领域包括智能手机、可穿戴设备和平板电脑等移动设备,尤其适合需要高可靠性的应用场合,如汽车工业等。

    技术参数


    - 额定电流:电源接触器为5A,信号接触器为0.2A至0.3A,具体取决于接触器数量。
    - 工作温度范围:-40°C至85°C。
    - 储存温度范围:-10°C至60°C。
    - 额定电压:30V AC/DC。
    - 湿度范围:操作湿度20%至80%,存储湿度40%至70%。
    - 接触电阻:电源接触器最大为30mΩ,信号接触器最大为100mΩ。
    - 绝缘电阻:最小1000MΩ。
    - 耐压性:无闪络或击穿现象,150V AC持续1分钟。
    - 耐振动性:频率10Hz到55Hz,半幅振幅0.75mm,每个轴向方向10次循环。
    - 冲击抗性:加速度450m/s²,持续时间11ms。
    - 耐湿性:接触电阻和绝缘电阻测试后无变化。
    - 温度循环性:无接触电阻和绝缘电阻变化。

    产品特点和优势


    - 高可靠性设计:采用双点接触设计,确保电源和信号接触的可靠性。
    - 良好对齐操作:引导肋确保0.3mm自对准,清晰触觉反馈防止部分对接,提高对接操作性。
    - 支持高速传输:信号接触器支持USB3.1 Gen.2的10Gbps传输速率。
    - 小尺寸设计:满足更小、更薄设备的需求,如移动设备、可穿戴设备和平板电脑。
    - 环保材料:符合IEC 61249-2-21标准,无卤素材料,环保友好。

    应用案例和使用建议


    - 移动设备:适用于智能手机、可穿戴设备和平板电脑,尤其是注重小型化设计的设备。
    - 工业应用:在高可靠性要求的工业环境中,如汽车,需要进一步联系厂商代表确认适用性。

    兼容性和支持


    - 兼容性:设计用于板到板和板到柔性印刷电路(FPC)的应用,广泛应用于各种电子设备中。
    - 厂商支持:HIROSE提供详细的安装指导和技术支持,帮助客户顺利集成和使用BM28系列产品。

    常见问题与解决方案


    - 问题1:产品在组装时易损坏。
    - 解决办法:正确处理连接器,避免不当力的作用。使用加固板增强柔性印刷电路板(FPC)的刚性。

    - 问题2:如何处理焊接过程中的污染?
    - 解决办法:推荐手动焊接条件:焊铁温度340°C±10°C,焊接时间不超过3秒。不推荐清洗产品,如有需要,需在使用前评估性能。

    总结和推荐


    BM28 系列连接器以其独特的高可靠性设计和良好的兼容性,在移动设备和高端应用中表现出色。它的环保材料和灵活的定制选项使其成为市场上的有力竞争者。对于寻求高性能连接解决方案的设计工程师来说,BM28 系列是一个值得考虑的选择。我们强烈推荐这款产品,特别是对于那些寻求高可靠性和小型化设计的客户。

BM28B0.6-20DS/2-0.35V(51)参数

参数
触头镀层厚度 - 柱(配接) 50nm
颜色 黑色
间距 350μm
端接 -
排数 2
长度- 堆叠高度 -
针脚数 20pin
触头镀层 - 柱(配接) -
长*宽*高 600μm(高度)
通用封装 SMD,P=0.35mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BM28B0.6-20DS/2-0.35V(51)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

BM28B0.6-20DS/2-0.35V(51)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 板垫片/叠接器(板对板) HIROSE ELECTRIC BM28B0.6-20DS/2-0.35V(51) BM28B0.6-20DS/2-0.35V(51)数据手册

BM28B0.6-20DS/2-0.35V(51)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.0889
10+ ¥ 0.8909
100+ ¥ 0.7538
500+ ¥ 0.7
1000+ ¥ 0.6533
库存: 3509
起订量: 1 增量: 20000
交货地:
最小起订量为:1
合计: ¥ 1.08
