HR34B-12WPB-10SC

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Bayonet Lock,Plug Housing 10pin Zinc Alloy 3A 导线安装,自由悬挂,通孔安装 49mm(长度)
供应商型号: 798-HR34B-12WPB-10SC
供应商: Mouser
标准整包数: 1

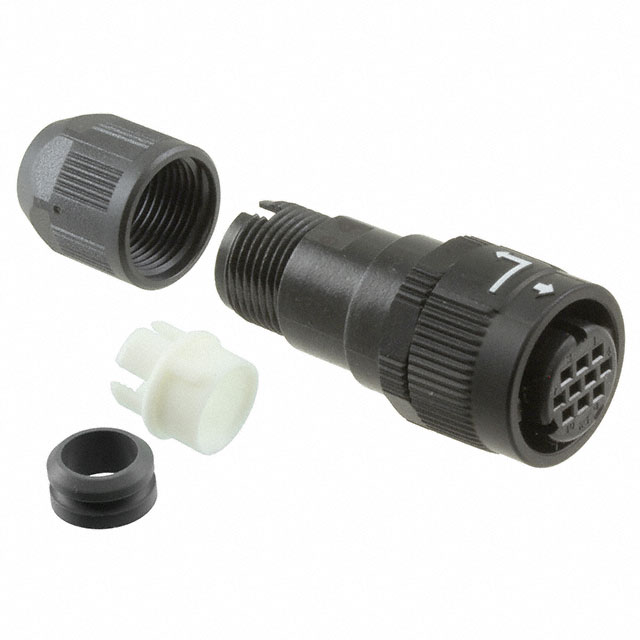

HIROSE ELECTRIC 圆形连接器 HR34B-12WPB-10SC

HR34B-12WPB-10SC概述

    推荐用于高压防水连接器的HR34B系列——紧凑型防水连接器的技术手册

    产品简介


    HR34B系列是一款推拉式卡口锁定式微型防水连接器,专为工业和商业用途设计。它在小型化和多功能性方面表现出色,具有防水和防尘的功能,适用于各种苛刻的应用环境。这种连接器不仅能够提供可靠的电连接,还具备耐油性能,可在恶劣环境中稳定工作。其紧凑的设计使得在空间受限的情况下仍能轻松安装,特别适合于户外和工业控制设备中。

    技术参数


    - 防水防尘等级: IP67或更高(IP68)
    - 绝缘电阻: 高湿度下≥50 MΩ,干燥条件下≥500 MΩ
    - 电压等级:
    - 10位:200 V AC,250 V DC
    - 4位:200 V AC,200 V DC(污染等级3),400 V AC,400 V DC(污染等级2)
    - 电流等级:
    - 10位:3 A
    - 4位:5 A
    - 工作温度范围:
    - 操作温度范围:-25°C 至 +125°C
    - 存储温度范围:-25°C 至 +85°C
    - 接口直径: 直插式接头直径范围:(5.3~9.5) mm

    产品特点和优势


    HR34B系列防水连接器具有以下独特功能和优势:
    1. 高效的防水防尘能力:可达到IP67或更高的防护等级,即使在完全浸入1米深水中0.5小时后,内部依然无水渗透。
    2. 简易的操作性:推拉式卡口锁定结构使安装和拆卸更为简便,只需将插头单元插入即可完成连接,逆时针旋转锁紧套解锁。
    3. 多方向电缆出口:直角插头允许电缆以8个方向、45度增量出线,提供了更灵活的布线选择。
    4. 符合安全标准:4位连接器满足TUV标准要求。
    5. 材料选择多样:采用UL94V-0阻燃材料,锌合金外壳、聚苯硫醚绝缘体和氟橡胶密封圈确保了长期使用下的可靠性。
    6. 适应性广泛:适用的电缆直径范围广泛,不同型号能够适配不同规格的电缆,确保最佳的使用效果。

    应用案例和使用建议


    应用案例:
    1. 户外通信设备:在室外环境下,HR34B系列防水连接器因其优秀的防水防尘性能被广泛应用于通讯基站、智能路灯等设备上,确保数据传输的安全性和稳定性。
    2. 工业自动化设备:在自动化生产线和机器人控制系统中,HR34B连接器凭借其高效稳定的连接能力和抗油污能力,成为许多关键部位的理想选择。
    3. 医疗设备:对于需要高清洁度和抗水能力的医疗检测仪器,HR34B连接器同样能胜任,保证其正常工作并延长使用寿命。
    使用建议:
    1. 遵循正确的安装流程:在插拔连接器之前,务必先切断电源,防止意外损坏或触电风险。
    2. 确认电缆直径匹配:尽量选用适用于指定直径范围内的电缆,这样可以保证连接器的防水密封效果达到最佳状态。
    3. 保持连接器的清洁:定期清理连接器表面,避免因灰尘或油污导致的接触不良现象。
    4. 正确识别连接标记:确保插头上的箭头标记与插座上的对应标记对齐,有助于快速准确地完成连接。

    兼容性和支持


    兼容性:
    HR34B系列连接器与多数常用工业标准电缆兼容,例如AWG#20至#25规格的导线均可轻松装配。此外,根据不同的连接需求,HR34B系列还可以选择直插式或90度弯角式的接头配置。
    支持和服务:
    如果您需要有关HR34B系列防水连接器的具体工程图纸或者技术细节,请直接联系制造商。他们将会提供专业的咨询和技术支持服务,帮助您获得最新的产品信息和安装指南。客户服务中心能够处理各种售后咨询,包括但不限于故障诊断、维修更换以及定制化服务请求。

    常见问题与解决方案


    问题1:为什么在潮湿环境下测试绝缘电阻会降低?
    解决方案:这通常是因为湿气附着在连接器表面或内部,导致电气间隙减小。确保每次测试前彻底干燥连接器及其周边环境,若频繁出现此类问题,则考虑使用更高级别的密封材料进行重新封装处理。
    问题2:插头和插座未能正确对接怎么办?
    解决方案:检查两者之间的箭头标记是否对准,并确认已按照正确的顺序进行装配。如果仍然存在问题,请尝试重新清洁接口,并严格按照安装说明操作。
    问题3:如何判断连接器是否达到规定的振动和冲击耐受性标准?
    解决方案:查阅产品手册中关于机械应力测试的部分,其中包含了具体试验条件及合格指标。必要时可向专业实验室提交样品进行第三方认证测试验证。

    总结和推荐


    HR34B系列防水连接器以其卓越的性能、可靠的设计和广泛的应用领域,在众多行业里赢得了良好的口碑。无论是对于新项目开发还是现有系统的升级换代,这款连接器都是一个值得信赖的选择。如果您正在寻找一种既能提供高度密封又能应对严酷环境挑战的高性能连接解决方案,那么HR34B系列绝对是一个不错的选择。

HR34B-12WPB-10SC参数

参数
颜色 -
端接 -
额定电流 3A
外壳材料 Zinc Alloy
针脚数 10pin
触头镀层 - 配接 -
类型 Bayonet Lock,Plug Housing
长*宽*高 49mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

HR34B-12WPB-10SC厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR34B-12WPB-10SC数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR34B-12WPB-10SC HR34B-12WPB-10SC数据手册

HR34B-12WPB-10SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.4835 ¥ 206.8856
10+ $ 17.7444 ¥ 149.9402
20+ $ 16.6752 ¥ 140.9054
60+ $ 16.092 ¥ 135.9774
100+ $ 14.952 ¥ 126.3444
260+ $ 14.175 ¥ 119.7788
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 206.88
