FX2-32P-1.27DSL(71)

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Plug 焊盘 2 32pin 500mA 金 中心安装,通孔安装
供应商型号: JY-FX2-32P-1.27DSL(71)
供应商: 云汉优选
标准整包数: 1

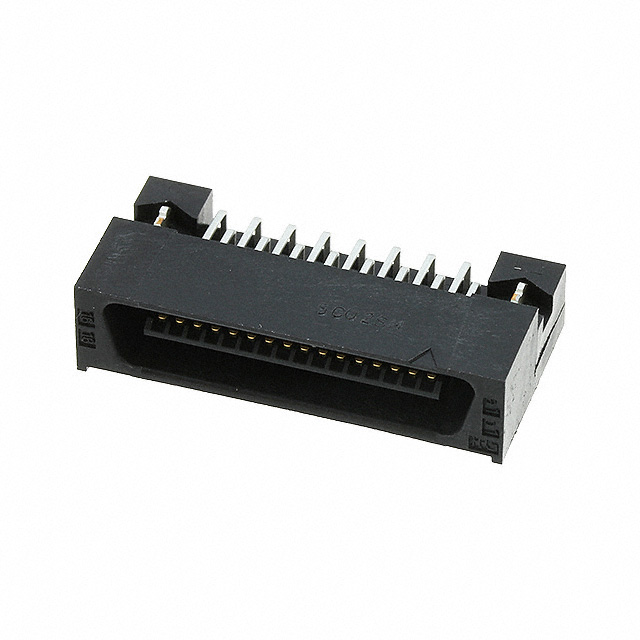

HIROSE ELECTRIC D-Sub 连接器 FX2-32P-1.27DSL(71)

FX2-32P-1.27DSL(71)概述


    产品简介


    1.27mm Pitch Multi-function Two Piece Connector - FX2系列
    FX2系列是一款多功能两件式连接器,采用1.27mm间距设计。该系列产品适用于计算机、外围设备和各种机械设备等众多应用领域。它提供了多种类型的连接方式,如板对板连接和板对电缆连接,以满足不同应用场景的需求。

    技术参数


    基本参数
    - 电流等级:0.5A
    - 工作温度范围:-55°C至+85°C
    - 储存温度范围:-10°C至+60°C
    - 电压等级:125V AC
    - 工作湿度范围:40%至80%
    - 储存湿度范围:40%至70%
    性能指标
    - 绝缘电阻:最小值为1000MΩ(250V DC)
    - 耐压性:300V AC/1分钟无击穿
    - 接触电阻:最大值为45mΩ(100mA)
    - 振动测试:频率10到55Hz,单振幅0.75mm,每个方向2小时
    - 稳态湿度测试:96小时,温度40°C,湿度90%至95%
    - 温度循环测试:5个周期,温度从-85°C到15至35°C
    - 耐用性(插拔):最大值为55mΩ,500次插拔
    - 耐热焊锡性:自动焊接360°C,5秒;波峰焊260°C,10秒

    产品特点和优势


    1. 多功能性:FX2系列能够与各种产品线进行多样的连接,提供多种连接选项,如板对板连接、板对电缆连接等。
    2. 简便操作:通过独特的单手操作机构,确保电缆与连接器之间的插入和拔出方便快捷。
    3. 堆叠高度可调:可根据需求将堆叠高度设置为每1mm单位,从12mm到16mm。
    4. 误插预防机制:设有防止错误插入的机制,增强安全性和可靠性。
    5. 高强度结构:SMT类型配备金属支架,增强了焊接强度,便于安装固定。

    应用案例和使用建议


    应用案例
    - 计算机和外围设备:适用于高速数据传输和信号控制。
    - 工业自动化设备:适合用于严苛的工作环境中,需要可靠的连接解决方案。
    使用建议
    - 环境因素:考虑到工作温度范围较广(-55°C至+85°C),适用于极端环境下的设备连接。
    - 安全性:选择带有误插预防机制的产品,提高连接的安全性和可靠性。
    - 兼容性:FX2系列连接器与不同类型的电缆兼容,包括AWG#28扁平电缆(直径0.9±0.1mm)。

    兼容性和支持


    - 兼容性:FX2系列连接器可以与不同的电子设备和模块进行连接,适用范围广泛。
    - 厂商支持:HIROSE公司提供详细的文档和技术支持,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    1. 问题:插入和拔出时感觉不顺畅。
    - 解决方法:检查是否有灰尘或其他杂质堵塞接口,清洁接口后重新尝试。

    2. 问题:连接器接触电阻偏高。
    - 解决方法:确保电缆和连接器之间充分接触,必要时更换新的连接器。

    3. 问题:连接器在高温环境下出现故障。
    - 解决方法:检查是否符合额定的工作温度范围(-55°C至+85°C),确保使用符合要求的产品。

    总结和推荐


    FX2系列1.27mm间距多功能两件式连接器凭借其丰富的功能、简便的操作和广泛的适用性,成为市场上颇具竞争力的产品。它的多功能性、便捷性和安全性使其在计算机、外围设备和工业自动化等领域广泛应用。无论是研发人员还是终端用户,都能从中获得可靠的连接解决方案。因此,我强烈推荐使用FX2系列连接器,特别是在需要高性能和可靠性的应用场景中。

FX2-32P-1.27DSL(71)参数

参数
类型 Plug
颜色 -
端接 焊盘
额定电流 500mA
排数 2
触头镀层
外壳材料 -
针脚数 32pin
安装方式 中心安装,通孔安装
零件状态 在售
包装方式 托盘

FX2-32P-1.27DSL(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2-32P-1.27DSL(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub 连接器 HIROSE ELECTRIC FX2-32P-1.27DSL(71) FX2-32P-1.27DSL(71)数据手册

FX2-32P-1.27DSL(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
