首页  >  产品百科  >  HIF3-60CV(72)

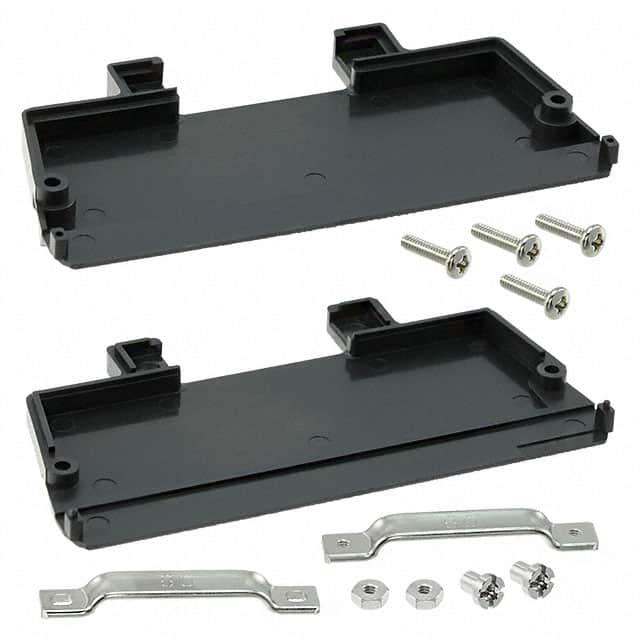

HIF3-60CV(72)

产品分类: 矩形连接器 - 配件
厂牌: HIROSE ELECTRIC
产品描述: 60pin Backshell HIF3 Series
供应商型号: H123697-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 配件 HIF3-60CV(72)

HIF3-60CV(72)概述


    产品简介


    HIF3B系列是一种符合MIL标准的连接器,适用于广泛的电缆连接需求。这种连接器主要通过IDC(绝缘位移接触)类型用于28 AWG电缆,确保了高效而稳定的连接。由于其高可靠性和适应性,HIF3B系列广泛应用于军事、航空航天、通信及工业自动化等领域。

    技术参数


    - 操作温度范围:-55°C至+85°C(注意1)
    - 操作湿度范围:40%至80%
    - 存储温度范围:-10°C至+60°C(注意2)
    - 存储湿度范围:40%至70%(注意2)
    - 额定电流:1A(28 AWG IDC),32 AWG和36 AWG为1A,其他为3A
    - 电压等级:200V
    - 绝缘电阻:最小值1000 MΩ(500V直流)
    - 耐压:无闪络或绝缘击穿,650V交流/1分钟
    - 接触电阻:最大值15 mΩ(0.1A)
    - 振动测试:无1微秒以上的电气中断,频率:10至55 Hz,单振幅:0.75 mm,每个方向2小时
    - 稳态湿度测试:绝缘电阻:最小值1000 MΩ,40°C,90%至95%湿度下96小时
    - 温度循环测试:无损伤、裂纹或松动(-55°C至+15°C,+125°C至+15°C,共5次循环)
    - 耐用性测试(插拔):接触电阻最大值15 mΩ,500次插拔
    - 焊接热测试:无影响性能的变形(波峰焊:260°C,10秒;手工焊接:360°C,5秒)

    产品特点和优势


    1. 符合MIL标准:HIF3B系列严格遵循MIL标准,保证了连接器在恶劣环境下的稳定性能。
    2. UL认证:该系列产品已获得UL认证,确保产品质量和安全。
    3. 防误插机制:连接器设计有凸起区域,引导和防止错误插入,从而避免连接错误。
    4. 适用电缆:适配于UL2651 28 AWG扁平电缆(7芯/0.127mm,护套直径0.9±0.1mm)。
    5. 低功耗和高可靠性:材料选择如聚对苯二甲酸丁二酯(PBT)、铍铜和黄铜,提供了出色的耐久性和电气性能。

    应用案例和使用建议


    HIF3B系列广泛应用于军事装备、卫星系统和自动化控制系统。例如,在一个军事项目中,HIF3B连接器被用于保障信号传输的可靠性。在使用过程中,建议定期检查连接器的状态,以确保长期的稳定性。对于高振动环境的应用,可以采用额外的固定措施来提高抗振能力。

    兼容性和支持


    HIF3B系列连接器可与其他特定类型的电缆一起使用。厂商提供全面的技术支持和售后服务,包括安装指南、故障排除文档和定期的维护检查服务。此外,产品支持RoHS标准,符合环保要求。

    常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决办法:检查接触点是否清洁,是否有氧化现象。必要时更换新的连接器。

    2. 问题:锁扣无法正确卡住
    - 解决办法:确认锁扣的设计是否正确,如果需要,可以更换锁扣组件。

    总结和推荐


    HIF3B系列连接器凭借其卓越的性能和可靠性,在多个应用领域表现出色。它不仅具备强大的环境适应性,还拥有UL认证和符合MIL标准的优势。因此,我们强烈推荐该系列产品,尤其是在高可靠性和严格环境条件下需要高质量连接解决方案的应用中。如果您有任何疑问或需要更多技术支持,请联系HIROSE Electric Co., Ltd.的客服部门。

HIF3-60CV(72)参数

参数
配套使用/相关产品 HIF3 Series
针脚数 60pin
配件类型 Backshell
零件状态 在售
包装方式 散装,托盘

HIF3-60CV(72)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF3-60CV(72)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 配件 HIROSE ELECTRIC HIF3-60CV(72) HIF3-60CV(72)数据手册

HIF3-60CV(72)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.7828 ¥ 106.5342
10+ $ 9.2466 ¥ 82.7996
30+ $ 8.3873 ¥ 75.1043
50+ $ 8.0159 ¥ 71.7789
100+ $ 7.5382 ¥ 67.5016
250+ $ 6.9504 ¥ 62.2378
500+ $ 6.708 ¥ 60.0672
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 106.53
直接购买
加入购物车
