DM3AT-SF-PEJM5(41)

厂牌: HIROSE ELECTRIC
产品描述: Connector and Ejector 10pin 正常,标准-顶部 1.68mm Secure Digital - microSD 标准安装,贴片安装,顶部安装
供应商型号: F-DM3AT-SF-PEJM5(41)
供应商: 海外现货
标准整包数: 500

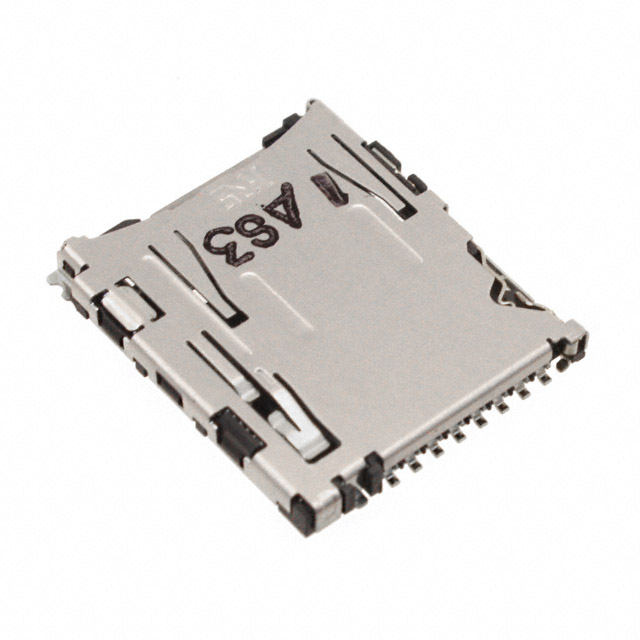

HIROSE ELECTRIC 存储器连接器 - PC 卡插槽 DM3AT-SF-PEJM5(41)

DM3AT-SF-PEJM5(41)概述

    DM3 系列 microSD™ 卡连接器:引领便携式存储的新标准

    1. 产品简介


    DM3 系列 microSD™ 卡连接器由 Hirose Electric 公司设计制造,是市场上最小尺寸的 microSD™ 卡连接器之一。此系列连接器广泛应用于移动设备(如智能手机、平板电脑)、数字相机及各类嵌入式系统,用于存储卡的插入与管理。其核心优势在于超小型设计、出色的机械强度、高效的 EMI 保护以及便捷的操作方式,确保了设备在各种条件下的稳定运行。

    2. 技术参数


    以下是 DM3 系列连接器的主要技术规格:
    | 参数 | 规格 |

    | 工作电流 | 0.5A |
    | 工作电压 | 125V AC |
    | 操作温度范围 | -25°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +85°C |
    | 接触电阻 | ≤40mΩ |
    | 绝缘电阻 | ≥100MΩ |
    | 插拔寿命 | DM3AT/DM3BT: 10,000 次 |
    DM3CS/DM3D: 5,000 次 |
    | 耐焊接热 | 符合推荐温度曲线 |
    工作环境:
    - 相对湿度:≤95%,无冷凝
    - 振动测试:频率 10-55Hz,振幅 0.75mm,3 个方向持续 2 小时
    - 温度循环测试:从 -55°C 到 +85°C 循环 5 次

    3. 产品特点和优势


    DM3 系列微小尺寸和可靠设计使其在市场上脱颖而出:
    - 极小尺寸:外部尺寸小巧,高度仅为几毫米,适配日益紧凑的设备设计需求。
    - 防反向插入保护:专利设计防止用户错误插入卡,保护连接器免受物理损伤。
    - 有效接地与屏蔽配置:金属盖通过 4 点接地提供优秀的 EMI 防护能力。
    - 高强结构:尽管体积小,但采用了高强度材料,确保长期可靠性。
    - 可检测开关:支持卡片插入检测,提供开路/闭路状态反馈。
    不同型号还具备独特的附加功能:
    - DM3AT 和 DM3BT 提供自动弹出功能,内置卡托盘确保卡片安全不脱落。
    - DM3CS 带铰链设计,简化卡片插入和移除过程。
    - DM3D 提供部分插入锁定功能,确保卡片即使未完全插入也能保持稳定连接。

    4. 应用案例和使用建议


    DM3 系列连接器适用于多种应用场景,以下是一些典型例子:
    - 智能手机和平板电脑:在有限空间内提供高效的存储扩展能力。
    - 无人机和监控摄像头:支持快速更换存储卡,满足连续录制需求。
    - 便携式数据记录仪:耐用且可靠的连接器确保数据传输稳定。
    使用建议:
    1. 选择合适的型号:根据设备安装方式(顶部/底部、手动/自动弹出)选择适合的型号。
    2. 避免过度操作:插入和拔出卡片时应均匀用力,避免过大的外力。
    3. 定期清洁:长时间使用后,可以使用软刷清除插槽内的灰尘,提高连接质量。

    5. 兼容性和支持


    DM3 系列连接器与主流 microSD™ 卡兼容,能够完美匹配多种品牌和容量的存储卡。Hirose Electric 提供详尽的技术支持文档,涵盖安装指南、维护说明及常见问题解答。
    其他支持服务:
    - 高质量的售后服务团队
    - 定制化产品开发支持

    6. 常见问题与解决方案


    以下是一些用户可能遇到的问题及解决方案:
    1. 卡片无法插入:
    - 检查是否正确对齐卡片与插槽。
    - 清理插槽内部可能存在的异物。
    2. 接触不良:
    - 确保卡片已完全插入到位。
    - 如仍有问题,检查连接器是否存在物理损坏。
    3. 连接器温度升高:
    - 确认工作电流不超过额定值。
    - 使用散热片改善整体散热效果。

    7. 总结和推荐


    DM3 系列 microSD™ 卡连接器以其小巧的体积、卓越的耐用性和灵活的设计,在移动存储市场中占据领先地位。无论是便携式设备还是工业级应用,它都表现出色。我们强烈推荐这一系列产品给需要高性能存储接口的用户和开发者。
    推荐指数:★★★★★
    如果你需要一款高效、可靠且易于集成的 microSD™ 卡连接器,DM3 系列无疑是你最佳的选择。

DM3AT-SF-PEJM5(41)参数

参数
板上高度 1.68mm
针脚数 10pin
类型 Connector and Ejector
卡类型 Secure Digital - microSD
安装特性 正常,标准-顶部
安装方式 标准安装,贴片安装,顶部安装
零件状态 在售
包装方式 卷带包装

DM3AT-SF-PEJM5(41)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DM3AT-SF-PEJM5(41)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 存储器连接器 - PC 卡插槽 HIROSE ELECTRIC DM3AT-SF-PEJM5(41) DM3AT-SF-PEJM5(41)数据手册

DM3AT-SF-PEJM5(41)封装设计

查看详情并下载
Symbol
Footprint
3D Model
