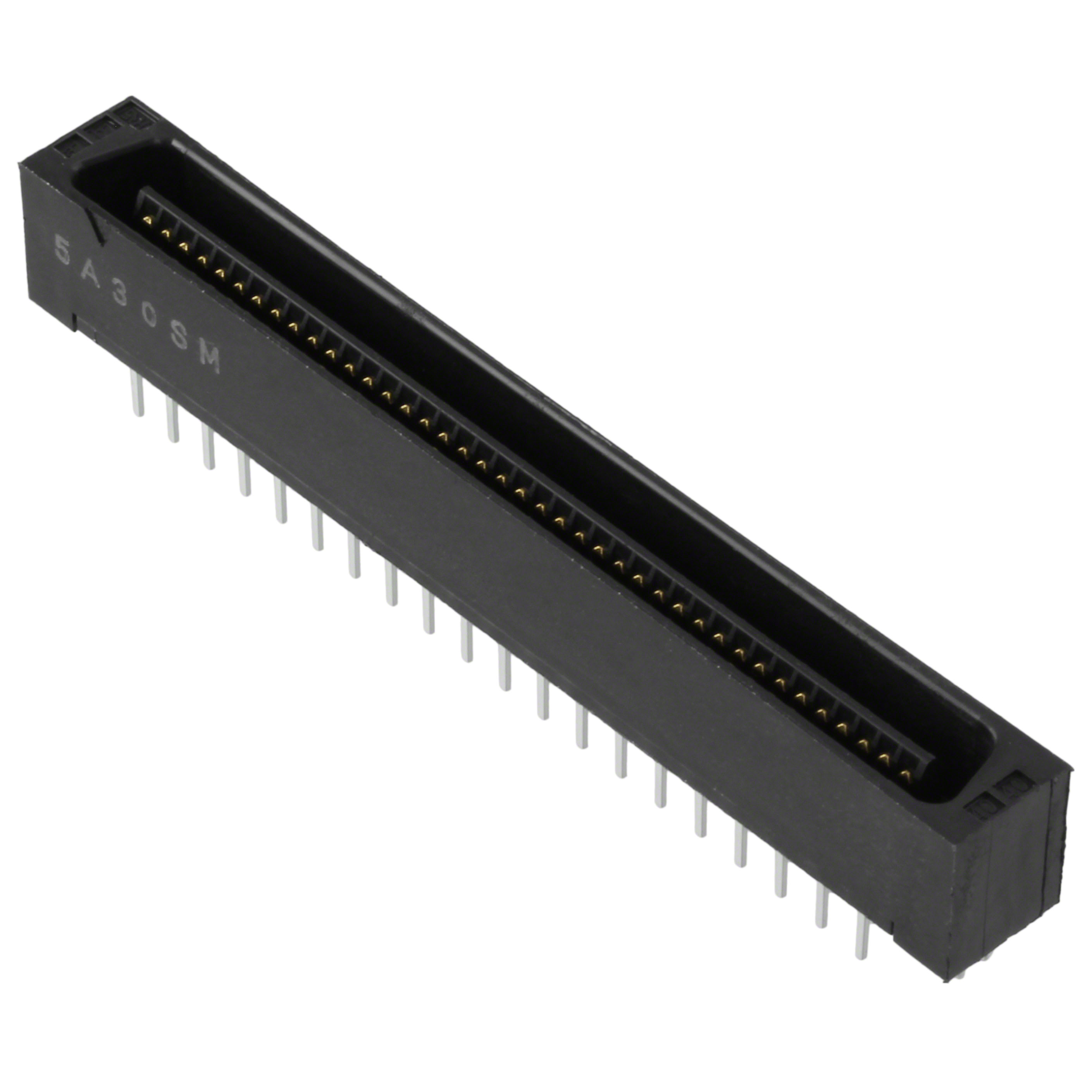

FX2C-80P-1.27DSAL(71)

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Plug 焊盘 2 80pin Polyamide (PA) 500mA 金 中心安装,通孔安装
供应商型号: CSJ-ST61225343
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC D-Sub 连接器 FX2C-80P-1.27DSAL(71)

FX2C-80P-1.27DSAL(71)概述


    产品简介


    FX2系列 1.27mm间距多功能二件式连接器
    FX2系列连接器是HIROSE ELECTRIC CO., LTD.开发的一种多用途连接器系统,适用于多种电子设备,如计算机、外围设备和各种机器。这些连接器以其独特的设计和广泛的应用范围而闻名。主要特点包括支持板到板连接、板到电缆连接以及SMT(表面贴装技术)类型,具有出色的可靠性和耐用性。

    技术参数


    基本参数
    - 电流额定值:0.5A
    - 操作温度范围:-55°C至+85°C
    - 存储温度范围:-10°C至+60°C
    - 电压额定值:125V AC
    - 操作湿度范围:40%至80%
    - 存储湿度范围:40%至70%
    电气特性
    - 绝缘电阻:最小值为1000 MΩ(在250V DC条件下)
    - 耐压:无击穿,最大300V AC/1分钟
    - 接触电阻:最大值为45 mΩ(在100mA条件下)
    机械特性
    - 振动耐受性:在10到55 Hz的频率范围内,单振幅为0.75mm,每个方向持续2小时
    - 湿热试验:在温度为40°C,湿度为90%到95%的环境下,接触电阻不超过55 mΩ,绝缘电阻不小于100 MΩ,持续96小时
    - 温度循环试验:在-85°C至+15°C至+35°C的温度范围内,接触电阻不超过55 mΩ,绝缘电阻不小于100 MΩ,经过5个循环
    - 耐久性:在500次插拔后,接触电阻不超过55 mΩ
    焊接耐热性
    - 再流焊:按照推荐的温度曲线
    - 手动焊接:360°C下持续5秒
    - 浸焊:260°C下持续10秒

    产品特点和优势


    FX2系列连接器拥有以下几个显著特点和优势:
    1. 多样化连接方式:支持板到板连接、板到电缆连接及SMT类型,满足不同的应用需求。
    2. 易用性:通过独特的单手操作设计,使连接和断开变得简单快捷。
    3. 堆叠高度可调:堆叠高度可在12mm至16mm之间调节,适用于不同的安装要求。
    4. 防误插入机制:设计独特的防误插入机制,提高系统的安全性。
    5. 金属片固定增强:采用金属片增强焊锡强度,确保连接稳固。

    应用案例和使用建议


    应用案例
    FX2系列连接器广泛应用于各种计算设备和外围设备,例如笔记本电脑、平板电脑和各种嵌入式系统。此外,还适用于工业自动化设备和通信设备等领域。
    使用建议
    - 在连接电缆时,应确保锁扣处于正确位置,以实现可靠的锁定效果。
    - 进行再流焊时,应严格遵守推荐的温度曲线,避免过高的温度导致材料损坏。
    - 定期检查连接器,特别是暴露在恶劣环境中的部分,确保长期稳定性。

    兼容性和支持


    FX2系列连接器具有良好的兼容性,可以与其他标准尺寸的连接器配合使用。制造商提供了详细的技术支持和服务,包括但不限于图纸和规格文件的提供、使用指导和售后技术支持。

    常见问题与解决方案



    常见问题与解决方案


    1. 连接器接触不良
    - 原因:插针损坏或连接器内部灰尘过多
    - 解决方法:检查并清洁连接器,确保插针完好无损
    2. 连接器无法牢固锁定
    - 原因:锁扣损坏或未正确操作
    - 解决方法:检查锁扣状态,必要时更换锁扣
    3. 连接器出现高温
    - 原因:过载或不当焊接
    - 解决方法:减少电流负载或重新进行正确的焊接工艺

    总结和推荐


    综合评估
    FX2系列连接器凭借其多样化的连接方式、优秀的电气和机械特性以及易用性,在市场上具有较高的竞争力。其广泛的适用范围和稳定的性能使其成为众多电子设备的理想选择。
    推荐
    鉴于上述优点,强烈推荐使用FX2系列连接器。无论是在研发阶段还是生产制造过程中,这款连接器都能提供可靠的性能和高效的操作体验。

FX2C-80P-1.27DSAL(71)参数

参数
触头镀层
外壳材料 Polyamide (PA)
针脚数 80pin
类型 Plug
颜色 -
端接 焊盘
额定电流 500mA
排数 2
安装方式 中心安装,通孔安装
零件状态 在售
包装方式 托盘

FX2C-80P-1.27DSAL(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2C-80P-1.27DSAL(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub 连接器 HIROSE ELECTRIC FX2C-80P-1.27DSAL(71) FX2C-80P-1.27DSAL(71)数据手册

FX2C-80P-1.27DSAL(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.9798 ¥ 50.6485
库存: 176
起订量: 9 增量: 1
交货地:
最小起订量为:1
合计: ¥ 50.64
直接购买
