JR21WCC-14(71)

厂牌: HIROSE ELECTRIC

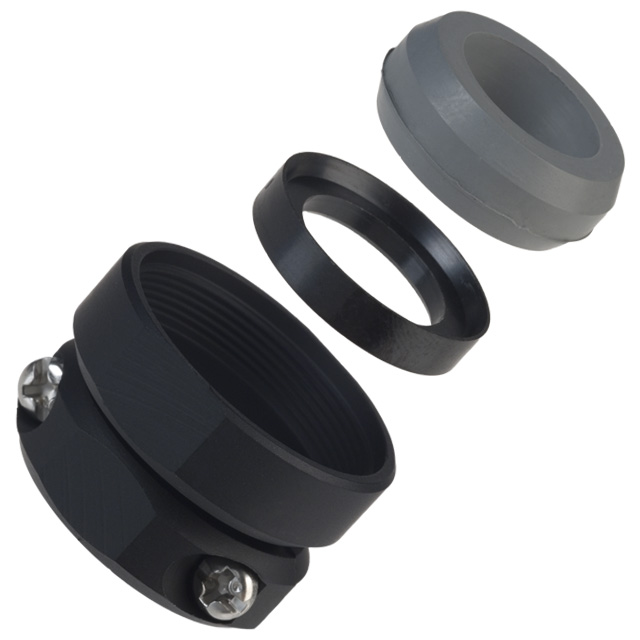

产品描述: 缆线夹 M24x0.75 铬 锌合金,黄铜 黑色 14mm 180°
供应商型号: CSJ-ST17309299
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器-后壳和电缆夹 JR21WCC-14(71)

JR21WCC-14(71)概述

    高品质防水圆形连接器——JR-W系列

    产品简介


    JR-W系列防水圆形连接器是专为要求高可靠性的应用场景设计的产品,具有防水和耐腐蚀的特性。这类连接器广泛应用于汽车工业、海洋工程、户外设备以及其他需要在恶劣环境下工作的场合。它们能够确保在严苛环境中保持稳定可靠的电连接,特别适用于需要长期浸水的环境。

    技术参数


    JR-W系列的防水连接器采用了多种型号,每种型号都有不同的接触点数和额定电流及电压。这些型号具备不同级别的防水能力和电流承载能力,具体如下:
    - 电流评级:
    - 壳体尺寸为13时,3个触点的电流评级为10A,5个触点的电流评级为5A;
    - 壳体尺寸为16时,7个触点的电流评级为10A,10个触点的电流评级为5A;
    - 壳体尺寸为21时,10个触点的电流评级为10A,16个触点的电流评级为5A;
    - 壳体尺寸为25时,4个触点的电流评级为30A,16个触点的电流评级为10A,24个触点的电流评级为5A。
    - 电压评级:
    - 壳体尺寸为13时,3个触点的电压评级为100V AC/140V DC,5个触点的电压评级相同;
    - 壳体尺寸为16时,7个触点的电压评级为100V AC/140V DC,10个触点的电压评级相同;
    - 壳体尺寸为21时,10个触点的电压评级为100V AC/140V DC,16个触点的电压评级相同;
    - 壳体尺寸为25时,4个触点的电压评级为300V AC/420V DC,16个触点和24个触点的电压评级为100V AC/140V DC。
    - 工作温度范围:
    - 工作温度范围为-25°C至+85°C;
    - 存储温度范围为-10°C至+60°C。

    产品特点和优势


    JR-W系列防水圆形连接器的最大优势在于其防水性能。它们具有IP67和IP68的防护等级,在完全接合状态下可以承受长时间浸泡在水中而不会渗透。具体而言:
    - IP67认证:可以在深度1米的水中放置30分钟;
    - IP68认证:可以在深度2米的水中放置长达14天。
    另外,该系列还采用了镀银处理以提高接触点的可靠性,同时具有抗腐蚀性,可以在多种环境中长期稳定工作。

    应用案例和使用建议


    这类连接器被广泛应用于汽车工业,特别是发动机舱内的电缆连接。此外,它们也被用于海洋工程中的潜水设备,以及户外设备如风力发电机和户外照明系统。在使用过程中,需要注意的是:
    - 操作安全:在进行任何连接或断开操作之前,请务必切断电源,确保安全。
    - 正确装配:连接器必须按照规定顺序安装所有部件(如夹紧装置、垫圈、密封圈、护管和耦合件),确保接触点与壳体单元可靠连接。
    - 防护性能:对于需要在潮湿或多尘环境中使用的设备,必须确保连接器完全对接并拧紧至适当的扭矩值。

    兼容性和支持


    JR-W系列防水连接器具有广泛的兼容性,可以与各种电缆配合使用,只需根据电缆直径选择合适的紧固套。此外,制造商提供了详细的安装指南和技术支持,以确保用户能够正确安装和使用这些连接器。

    常见问题与解决方案


    在使用过程中,可能会遇到的一些问题及解决方案包括:
    - 电气连续性问题:检查连接器是否已正确组装,确保所有零件都已就位并拧紧。
    - 温度循环导致的故障:确认连接器所处环境的温度范围是否符合产品规格书的要求。
    - 湿度问题:确保连接器处于干燥且清洁的环境中,避免长时间暴露在高湿度环境中。

    总结和推荐


    总体来看,JR-W系列防水圆形连接器凭借其卓越的防水性能、出色的耐用性和广泛的适用范围,在多个行业都有着广泛的应用前景。对于需要在极端环境条件下工作的应用场景,这些连接器无疑是最佳选择。因此,强烈推荐使用这一系列产品。

JR21WCC-14(71)参数

参数
类型 缆线夹
颜色 黑色
镀层
材料 锌合金,黄铜
电缆出口 180°
螺丝尺寸 M24x0.75
电缆开口 14mm
零件状态 停产
包装方式 袋装

JR21WCC-14(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR21WCC-14(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器-后壳和电缆夹 HIROSE ELECTRIC JR21WCC-14(71) JR21WCC-14(71)数据手册

JR21WCC-14(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
