HIF3FC-16PA-2.54DSA(71)

厂牌: HIROSE ELECTRIC
产品描述: Hirose 2.54mm间距16p双排排针 板对板连接器, HIF3FC系列, 直向, 通孔安装
供应商型号: CSJ-ST49073612
供应商: 海外现货
标准整包数: 1

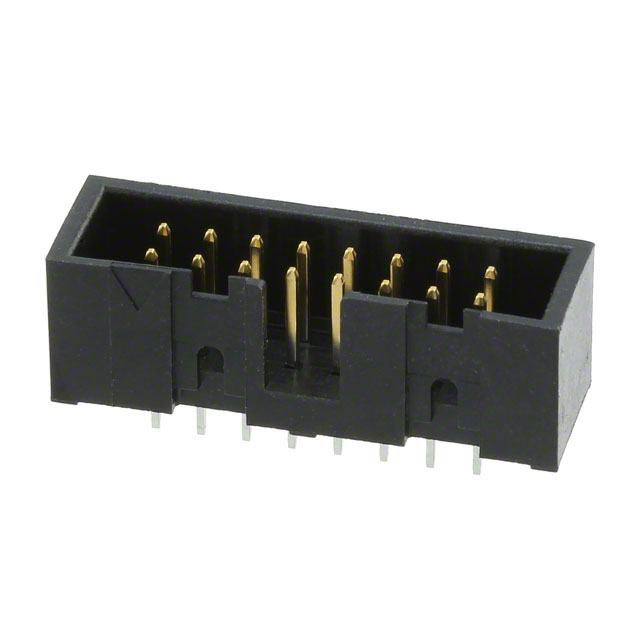

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIF3FC-16PA-2.54DSA(71)

HIF3FC-16PA-2.54DSA(71)概述

    2.54mm Pitch Low Profile Connector — HIF3FB 和 HIF3FC 系列

    产品简介


    HIF3FB 和 HIF3FC 系列是2.54毫米间距的低剖面连接器。这些连接器广泛应用于计算机、终端设备、各种电子产品以及办公自动化设备等领域。HIF3FB 系列特别适用于具有较高接触密度需求的应用,而 HIF3FC 系列则以独特的防焊剂设计脱颖而出。

    技术参数


    - 电流额定值: 1A
    - 电压额定值: 200V AC
    - 操作温度范围: -55°C 至 +85°C(包括电流引起的温升)
    - 操作湿度范围: 40% 至 80%
    - 储存温度范围: -10°C 至 +60°C
    - 储存湿度范围: 40% 至 70%
    - 绝缘电阻: 最小 1000 MΩ
    - 耐压能力: 500V DC / 650V AC(持续1分钟)
    - 接触电阻: 最大 15 mΩ
    - 振动测试: 频率10到55Hz,单振幅0.75mm,每方向2小时
    - 湿度稳态测试: 40°C下持续96小时,湿度90%至95%
    - 温度循环测试: -55°C至+85°C,最多5个循环
    - 抗焊接热测试: 温度260°C下10秒浸入
    - 耐用性测试: 最多500次插拔循环

    产品特点和优势


    1. 防焊剂措施: HIF3FC系列直角型采用了完整的防焊剂措施,有效防止焊剂渗入,确保连接器可靠。
    2. 低剖面设计: 连接器的针座高度为9.2mm,板对板间距为12.2mm,适合空间受限的应用。
    3. 高可靠性: 通过严格的振动、温度循环、湿度和耐用性测试,确保在恶劣环境下仍能稳定工作。

    应用案例和使用建议


    这些连接器在多种应用场景中都有广泛应用。例如,在办公自动化设备中,它们可以用于连接键盘和主板;在工业控制系统中,用于连接传感器和控制器。为了确保最佳性能,建议遵循以下几点:
    - 安装规范: 按照手册中的安装指南进行安装,确保良好的机械连接。
    - 环境适应性: 在高温或高湿环境下使用时,需要额外注意散热和通风。
    - 维护检查: 定期检查连接器是否有松动或损坏的情况,及时更换损坏部件。

    兼容性和支持


    HIF3FB 和 HIF3FC 系列与多种电子设备和其他连接器兼容。HIROSE公司提供详尽的技术文档和支持,包括安装指南、维护手册和详细的规格书。如有特殊要求,可直接联系制造商获取定制化的技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保连接器安装牢固,并且没有异物进入 |
    | 接触不良 | 检查接触区域是否清洁,并重新插拔连接器 |
    | 连接器变形 | 更换新的连接器,避免使用超过额定工作范围的环境 |

    总结和推荐


    HIF3FB 和 HIF3FC 系列连接器以其优良的设计、可靠的性能和广泛的适用性,在电子设备连接中表现出色。推荐在需要高可靠性连接的场合使用。由于其优异的防焊剂措施和低剖面设计,特别适合空间有限的应用环境。

HIF3FC-16PA-2.54DSA(71)参数

参数
颜色 黑色
防护等级 -
排数 2
触头镀层 - 配接
额定电流 1A
触头镀层厚度 - 配接 203nm
针脚数 16pin
间距-配接 2.54mm
类型 Header,Push-Pull
长*宽*高 27.82mm(长度)*8.5mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

HIF3FC-16PA-2.54DSA(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF3FC-16PA-2.54DSA(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC HIF3FC-16PA-2.54DSA(71) HIF3FC-16PA-2.54DSA(71)数据手册

HIF3FC-16PA-2.54DSA(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1494 ¥ 18.205
库存: 97
起订量: 24 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.2
直接购买
加入购物车
