FH35W-51S-0.3SHW(99)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.3mm间距51p FPC插座 FPC连接器, FH35系列, 双排, 表面, 焊接
供应商型号: 7388938P
供应商: 海外现货
标准整包数: 5

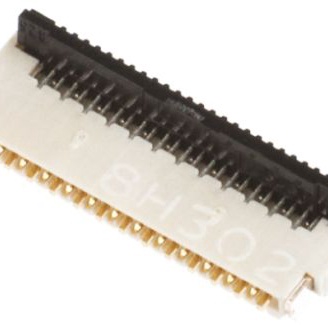

HIROSE ELECTRIC FFC/FPC连接器 FH35W-51S-0.3SHW(99)

FH35W-51S-0.3SHW(99)概述

    FH35系列零组件技术手册

    产品简介


    FH35系列是一款0.3毫米间距、0.9毫米高出板面、顶部和底部接触的背翻式摇臂柔性印刷电路零组件(ZIF连接器)。该系列产品广泛应用于空间节省的设计场景中,如小型电子产品、可穿戴设备及物联网设备等。

    技术参数


    - 间距:0.3毫米
    - 高出板面高度:0.9毫米
    - 宽度:3.2毫米
    - 额定电流:0.2安培(需注意70%额定电流)
    - 电压等级:30伏交流
    - 操作温度范围:-55°C至+85°C
    - 储存温度范围:-10°C至+50°C
    - 储存湿度范围:相对湿度90%(无冷凝)

    产品特点和优势


    1. 低轮廓设计:超薄设计,适用于空间受限的应用场景。
    2. 独特的背翻摇臂设计:摇臂从连接器后部打开,确保电气和机械连接的可靠性。
    3. 交付时摇臂已开启:无需手动打开摇臂即可插入柔性印刷电路。
    4. 简易插入柔性印刷电路:柔性印刷电路插入槽具有引导倒角,确保正确的插入位置。
    5. 标准柔性印刷电路厚度兼容性:可使用0.2毫米厚的标准柔性印刷电路,是唯一一款采用标准柔性印刷电路的超低轮廓ZIF连接器。
    6. 底面没有裸露的接触点:底部没有任何裸露的接触点,便于线路设计。
    7. 自动装配友好设计:上表面平坦且带有磁带和卷盘包装,方便真空拾取和放置。标准卷盘包装含有5000个连接器。
    8. 无卤素材料:某些型号(FH35J, FH35RW, FH35W系列)符合IEC61249-2-21标准,限制溴化物和氯化物含量。
    9. 可选的500个卷盘包装:标准包装为每卷5000个连接器,但也可以提供每卷500个连接器的选项。

    应用案例和使用建议


    - 应用案例:适用于需要高密度安装的小型设备,如智能手表、无线耳机、智能家居设备等。
    - 使用建议:在插入柔性印刷电路时,应确保导电垫朝上并垂直于连接器进行插入,以避免错误插入。旋转摇臂时应保持在中间位置,以避免施加过大的力。

    兼容性和支持


    - 兼容性:兼容标准的0.2毫米厚度柔性印刷电路,易于与其他电子元件集成。
    - 支持和维护:制造商提供了详细的工程图纸和规范文档,以帮助工程师在具体项目中使用特定型号的产品。此外,技术支持团队可以在遇到问题时提供帮助。

    常见问题与解决方案


    - Q: 插入柔性印刷电路时经常出现偏斜怎么办?
    - A: 确保导电垫朝上,并对准连接器的中心位置垂直插入。如果仍存在问题,检查柔性印刷电路是否有弯曲或损坏。
    - Q: 如何确认柔性印刷电路正确插入?
    - A: 可通过比较接线盒开口边缘与柔性印刷电路图案边界来确认,以避免偏斜或部分插入错误。
    - Q: 使用过程中摇臂卡住怎么办?
    - A: 尝试轻柔旋转摇臂,若仍无法正常操作,请检查连接器是否有损坏或异物阻碍。

    总结和推荐


    综上所述,FH35系列零组件凭借其紧凑的外形、可靠的电气连接和卓越的兼容性,在电子设计领域具有显著优势。适用于需要高度集成和空间节省的应用场景。我们强烈推荐此产品用于需要高效连接和高密度布线的项目中。对于有特殊需求的客户,可以考虑选择更合适的型号或定制版本以满足具体要求。

FH35W-51S-0.3SHW(99)参数

参数
针脚数 51pin
端接 焊盘
触头镀层
连接器/触头类型 底部
额定电流 200mA
外壳颜色 米黄色
扁平柔性类型 FPC
板上高度 880μm
间距 300μm
长*宽*高 16.9mm(长度)*4.2mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
