JR16WCCA-8(71)

产品分类: 圆形连接器-配件
厂牌: HIROSE ELECTRIC

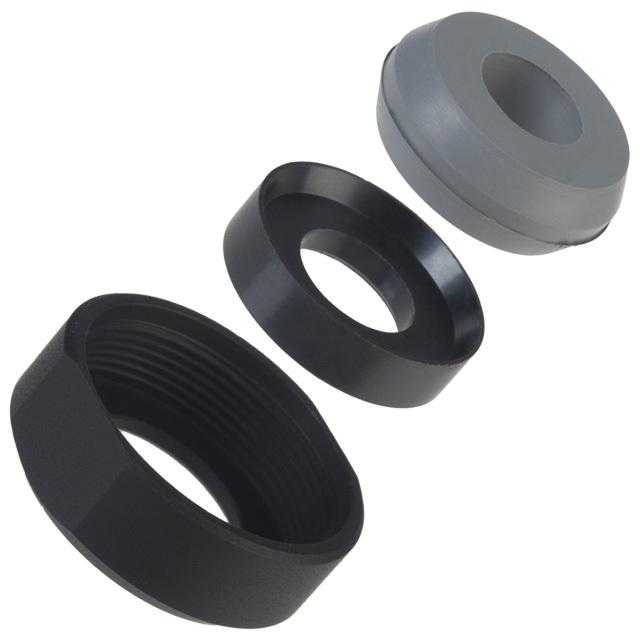

产品描述: 16mm 黑色 Strain Relief 夹子安装,螺纹安装 8mm(长度)*23mm(高度)
供应商型号: HR1384-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 圆形连接器-配件 JR16WCCA-8(71)

JR16WCCA-8(71)概述

    高品质防水圆形连接器JR-W系列技术手册

    产品简介


    JR-W系列是一款高性能的防水圆形连接器,适用于需要高可靠性与抗腐蚀能力的应用场景。这款连接器具备IP67和IP68防护等级,能够确保在极端环境下的稳定运行。它主要用于汽车、工业自动化、航海及通讯等领域,是各类需要在潮湿、多尘或有腐蚀性气体环境中可靠工作的场合的理想选择。

    技术参数


    1. 电流容量
    - 壳体尺寸13:3个接触点时10A;5个接触点时5A。
    - 壳体尺寸16:7个接触点时10A;10个接触点时5A。
    - 壳体尺寸21:10个接触点时10A;16个接触点时5A。
    - 壳体尺寸25:4个接触点时30A;16个接触点时10A;24个接触点时5A。
    2. 电压额定值
    - 壳体尺寸13:3个接触点时AC 100V,DC 140V;5个接触点时同上。
    - 壳体尺寸16:7个接触点时AC 100V,DC 140V;10个接触点时同上。
    - 壳体尺寸21:10个接触点时AC 100V,DC 140V;16个接触点时同上。
    - 壳体尺寸25:4个接触点时AC 300V,DC 420V;16、24个接触点时AC 100V,DC 140V。
    3. 工作温度范围
    - 操作温度范围:-25°C至+85°C。
    - 存储温度范围:-10°C至+60°C。
    4. 其他特性
    - 接触电阻:最大5mΩ(JR16-10型接触焊接类型时为10mΩ)。
    - 绝缘电阻:最小1,000MΩ(JR25-4型接触时为10,000MΩ)。
    - 耐振动性:无电气断连(持续时间≥10μs)。
    - 防水性能:无水渗透。

    产品特点和优势


    - 防水性能:IP67和IP68防护等级,适合各种恶劣环境。
    - 耐腐蚀性:外壳采用镀层处理,增强了抗腐蚀能力。
    - 高强度:能够承受多次插拔,确保长期稳定运行。

    应用案例和使用建议


    1. 应用案例:
    - 汽车制造:用于汽车线束系统,确保车辆内部电子系统的安全连接。
    - 工业自动化:适用于机器人和自动化设备,保证控制信号的稳定传输。
    2. 使用建议:
    - 在使用前,请确认电缆直径符合要求。
    - 使用专用工具进行焊接或压接,确保电气连接的可靠性。
    - 定期检查连接器的密封圈和紧固件,以保持防水效果。

    兼容性和支持


    - JR-W系列与同类防水型连接器兼容。
    - 供应商提供全面的技术支持和售后服务,帮助客户解决问题并优化应用。

    常见问题与解决方案


    1. 问题:连接器无法完全防水?
    - 解决方案:检查安装过程中是否有任何松动,确保所有防水部件均安装正确。
    2. 问题:接触电阻过高?
    - 解决方案:重新压接或焊接连接器,确保正确的接触。
    3. 问题:连接器出现腐蚀?
    - 解决方案:避免安装在含有硫化物气体的环境中,定期清洁连接器。

    总结和推荐


    JR-W系列防水圆形连接器凭借其优异的防水、耐腐蚀性能以及高可靠性,在众多应用场景中表现出色。无论是汽车、工业自动化还是通信设备,它都是理想的选择。我们强烈推荐使用该系列产品,以满足对高性能连接器的需求。
    希望这篇文章能帮助您更好地了解JR-W系列防水圆形连接器。如需进一步咨询,欢迎随时联系我们的技术支持团队。

JR16WCCA-8(71)参数

参数
外壳尺寸 - 插件 16mm
颜色 黑色
材料 -
配件类型 Strain Relief
长*宽*高 8mm(长度)*23mm(高度)
安装方式 夹子安装,螺纹安装
零件状态 在售
包装方式 袋装

JR16WCCA-8(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16WCCA-8(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器-配件 HIROSE ELECTRIC JR16WCCA-8(71) JR16WCCA-8(71)数据手册

JR16WCCA-8(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.856 ¥ 74.8332
10+ $ 7.6752 ¥ 63.6082
25+ $ 7.2305 ¥ 59.9227
50+ $ 7.045 ¥ 58.3851
100+ $ 6.8596 ¥ 56.8492
250+ $ 6.1181 ¥ 50.7035
500+ $ 5.7473 ¥ 47.6305
1000+ $ 5.0798 ¥ 42.0992
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
