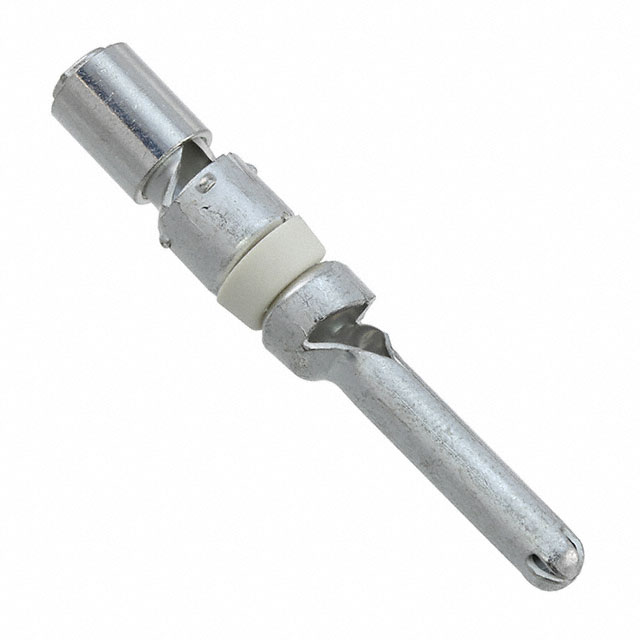

EM-PC-133

产品分类: 多用途触头
厂牌: HIROSE ELECTRIC
产品描述: Hirose 圆形连接器插针 EM系列, 公插, 压接接线, 8 AWG线规
供应商型号: H123278-ND
供应商: Digi-Key
标准整包数: 1

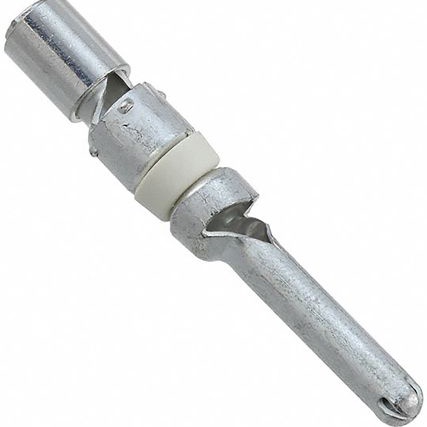

HIROSE ELECTRIC 多用途触头 EM-PC-133

EM-PC-133概述


    产品简介


    产品名称: EM系列高电流塑料电源连接器
    产品类型: 连接器
    主要功能:
    - 高电流承载能力
    - 适用于三相电源供应及接地
    - 安全标准认证(TÜV, UL)
    应用领域:
    - 汽车行业
    - 工业控制
    - 其他需要高可靠性连接的应用

    技术参数


    - 额定电流:
    - 10 AWG线材:30A
    - 8 AWG线材:70A(温度为25°C时)

    - 工作温度范围:
    - 操作温度:-40°C至125°C
    - 存储温度:-10°C至60°C
    - 电压等级:
    - 交流电压:1000V
    - 直流电压:1000V(部分型号为500V)
    - 绝缘电阻: 最小5000MΩ(直流500V测试)
    - 接触电阻: 最大1mΩ
    - 耐压能力: 交流4260V持续1分钟无闪络和绝缘击穿
    - 机械特性:
    - 振动测试:10/50/10Hz/cycle,单边振幅0.75mm,每个方向连续5分钟,共10个周期
    - 冲击测试:加速度490m/s²,持续11ms,每个方向三次

    产品特点和优势


    1. 高电流承载能力:每根触点最大可承载70A的电流,使得产品适用于各种高电流需求的场合。
    2. 稳定可靠的连接方式:通过简单的插入操作实现快速、稳定的连接。
    3. 易于安装:采用标准工具进行压接,操作简便。
    4. 独特的键位组合:可通过多种键位组合防止错误插拔,提高安全性。
    5. 认证安全标准:通过TÜV和UL认证,确保产品符合国际安全标准。

    应用案例和使用建议


    应用案例:
    - 在汽车行业中用于动力系统和控制系统之间的连接。
    - 在工业环境中,作为机器与控制器之间的重要电力接口。
    使用建议:
    1. 在使用前请先阅读产品手册,了解详细的操作方法。
    2. 为了安全起见,在插拔连接器之前请确保断电。
    3. 根据实际应用需求选择合适规格的线材。

    兼容性和支持


    - 该产品兼容多种安装方式,如DIN轨道安装和面板安装。
    - 公司提供相应的工具支持,包括手动压接工具和端子抽取工具。

    常见问题与解决方案


    1. Q:如何确定正确的连接器规格?
    - A:根据所需电流值和适用线径来选择合适的连接器。

    2. Q:在操作过程中出现电气中断怎么办?
    - A:检查连接是否稳固,确认安装位置正确,必要时重新压接或调整。
    3. Q:如何避免错误插拔?
    - A:在多个连接器同时使用时,利用编码键组合功能,正确安装编码键以防止误插。

    总结和推荐


    综上所述,EM系列高电流塑料电源连接器凭借其高性能、可靠性和安全性,在众多应用领域展现出巨大的潜力和竞争力。尤其是其出色的高电流承载能力和多种安装方式,使其成为高可靠性应用的理想选择。如果你正在寻找一款满足高电流需求且具有出色安全性能的连接器,强烈推荐考虑使用这款产品。

EM-PC-133参数

参数
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

EM-PC-133厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

EM-PC-133数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 多用途触头 HIROSE ELECTRIC EM-PC-133 EM-PC-133数据手册

EM-PC-133封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.3828 ¥ 53.9347
12+ $ 4.9296 ¥ 41.2546
52+ $ 4.3284 ¥ 36.2233
100+ $ 4.0845 ¥ 34.1821
252+ $ 3.7633 ¥ 31.4939
500+ $ 3.5416 ¥ 29.6391
1000+ $ 3.432 ¥ 28.7216
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 53.93
直接购买
加入购物车
