首页  >  产品百科  >  GT17V-6DS-2C

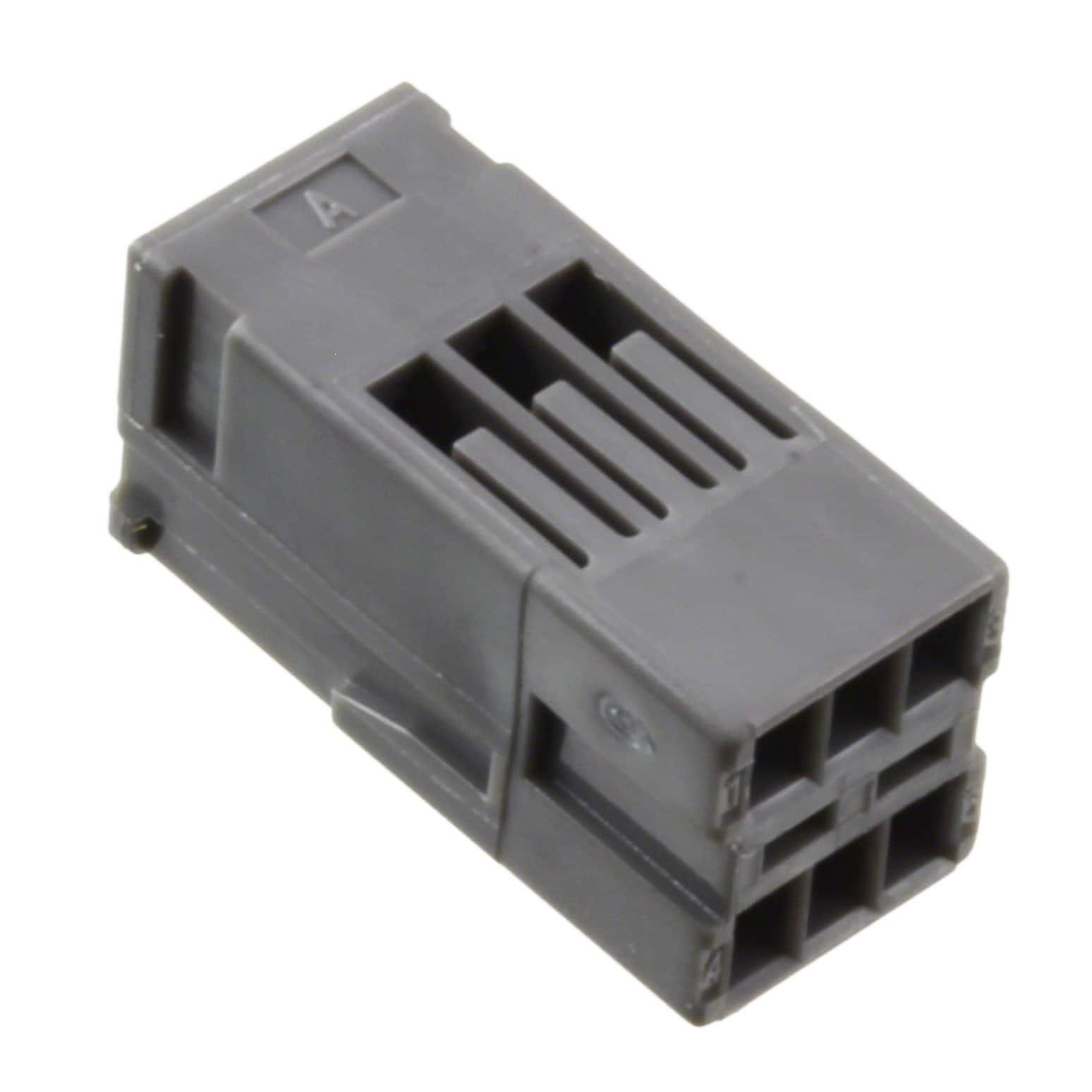

GT17V-6DS-2C

产品分类: 插接式连接器 - 配件
厂牌: HIROSE ELECTRIC
产品描述: Connector Accessories Insulator
供应商型号: H123584-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 插接式连接器 - 配件 GT17V-6DS-2C

GT17V-6DS-2C概述

    高速数据传输屏蔽连接器:GT17H/HN 系列

    产品简介


    GT17H/HN 系列是一款高速数据传输屏蔽连接器,具有稳健的汽车锁设计,特别适用于车辆内部的数据通信。该系列包含单排和双排设计,旨在为各种严苛的应用环境提供可靠的连接解决方案。GT17H 系列采用单排设计,而 GT17HN 系列则提供紧凑的双排设计。

    技术参数


    - 额定电流:1A
    - 额定电压:250V AC
    - 工作温度范围:-40°C 到 +105°C
    - 接触电阻:
    - 信号:最大 30mΩ
    - 外壳:最大 60mΩ
    - 绝缘电阻:最小 100MΩ(测量于 500V DC)
    - 耐压强度:650V AC 持续 1 分钟无击穿
    - 插拔寿命:30 次插拔循环后接触电阻:
    - 信号:最大 60mΩ
    - 外壳:最大 120mΩ

    产品特点和优势


    - 低轮廓、节省空间设计:GT17H 采用单排设计,而 GT17HN 采用双排设计,以满足不同的空间需求。
    - 高数据传输速度:支持高达 1 Gbps 的高速数据传输,支持 USB2.0、IEEE1394、LVDS 和 GVIF 等协议。
    - 增强的电磁干扰防护:有效防止电磁干扰,确保数据传输的可靠性。
    - 稳健的锁设计:确保可靠的连接并防止意外断开,适用于各种汽车应用环境。
    - 符合严格的汽车测试标准:适用于广泛的汽车应用,确保产品的可靠性和耐用性。

    应用案例和使用建议


    - 车载数据通信:广泛应用于现代汽车的各种内部数据通信系统,例如信息娱乐系统、驾驶辅助系统等。
    - 智能设备接口:可作为智能设备之间的接口,用于数据交换和通信。
    - 工业自动化设备:适合用于工业自动化环境中,要求高可靠性的数据传输连接。
    使用建议:
    - 确保在安装前检查所有接头和线缆的状态,避免因外部损伤导致的接触不良。
    - 在高温或潮湿环境下使用时,应注意做好密封措施,确保良好的电气性能。
    - 定期进行维护检查,确保连接器保持良好的工作状态。

    兼容性和支持


    - 兼容性:GT17H/HN 系列连接器与标准的电子设备接口兼容,可广泛应用于各种设备中。
    - 技术支持:HIROSE 提供全面的技术支持和售后服务,确保用户能够得到及时有效的帮助。

    常见问题与解决方案


    - 问题一:连接器接触不良
    - 解决方案:检查接头和线缆是否损坏,重新清洁接头并重新安装。
    - 问题二:数据传输不稳定
    - 解决方案:检查连接器和线缆的接触电阻,如有必要更换新的连接器。
    - 问题三:无法正常解锁
    - 解决方案:检查锁扣是否受损,必要时请使用专用工具轻轻调整锁扣位置。

    总结和推荐


    综上所述,GT17H/HN 系列连接器凭借其低轮廓、高数据传输速率和稳健的锁设计,在车载及工业自动化等领域表现出色。特别是其优异的电磁干扰防护能力和高可靠性,使其成为众多应用的理想选择。强烈推荐在需要高性能数据传输连接器的应用场景中使用。
    如有任何疑问或需要更多技术支持,请联系 HIROSE 的客户服务部门。

GT17V-6DS-2C参数

参数
零件状态 在售
包装方式 袋装

GT17V-6DS-2C厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

GT17V-6DS-2C数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 插接式连接器 - 配件 HIROSE ELECTRIC GT17V-6DS-2C GT17V-6DS-2C数据手册

GT17V-6DS-2C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.426 ¥ 12.8932
10+ $ 1.1416 ¥ 10.3214
25+ $ 1.0705 ¥ 9.6789
50+ $ 1.0191 ¥ 9.2141
100+ $ 0.9344 ¥ 8.3675
300+ $ 0.8647 ¥ 7.7426
500+ $ 0.834 ¥ 7.4685
1000+ $ 0.7942 ¥ 7.1118
2500+ $ 0.7445 ¥ 6.6666
库存: 12
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.89
直接购买
加入购物车
