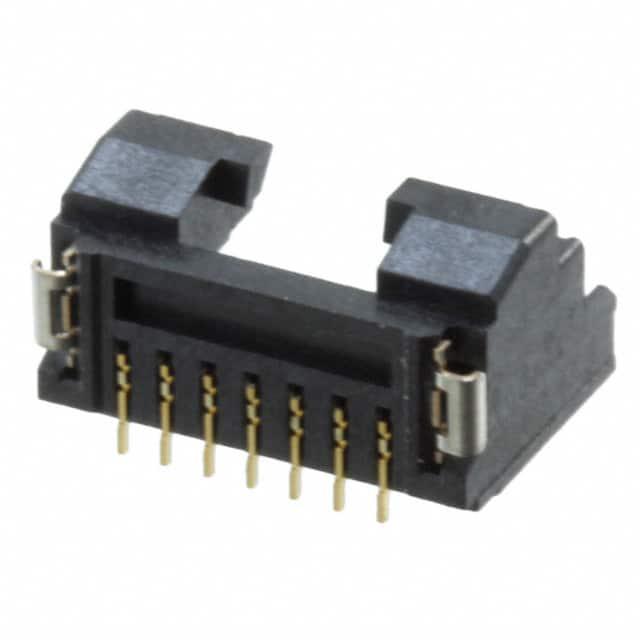

DF50A-7P-1V(51)

厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 1mm 1 7pin 1A 金 黑色 贴片安装
供应商型号: JY-DF50A-7P-1V(51)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF50A-7P-1V(51)

DF50A-7P-1V(51)概述

    DF50 Series 1mm Pitch, Board to Cable Lock Connector

    1. 产品简介


    DF50系列是一款1毫米间距的板对线锁紧型连接器,主要功能是实现可靠而稳定的电连接。这类连接器广泛应用于汽车、工业自动化、通信设备等领域,以确保电路的稳定性和可靠性。

    2. 技术参数


    - 电流额定值:1A
    - 工作温度范围:-35°C 至 +85°C
    - 工作湿度范围:20%至80%
    - 电压额定值:AC/DC 100V
    - 存储温度范围:-10°C 至 +60°C
    - 存储湿度范围:40%至70%

    3. 产品特点和优势


    1. 清晰的触觉反馈和可靠的连接锁定:当连接时,锁定功能和接触配合同时发生,提供清晰的触觉反馈。
    2. 抗扭力的坚固结构:厚实的外壳壁提供了更高的强度,防止裂纹产生。
    3. 耐用的锁舌结构:通过表面接触的压接触点,保证高锁舌强度。
    4. 确保吸附面积消除吸附间隙:尽管尺寸小,仍能确保足够的吸附面积,支持自动安装而无需吸附间隙。
    5. 绝缘外径为0.9mm,适用于AWG#28电缆:即便1毫米间距,也兼容直径0.9mm的AWG#28电缆(直径0.127mm×7)。

    4. 应用案例和使用建议


    根据手册提供的应用场景,DF50系列连接器可广泛应用于各类工业控制系统中,如传感器、电机控制板、以及车载通信系统等。例如,在汽车电子领域,该连接器可用于仪表盘、ECU(发动机控制单元)和传感器之间的连接。
    使用建议:
    - 确保插头在插入插座时不会倾斜,以保持连接的可靠性。
    - 在未安装PCB的情况下,避免进行推拉操作,以免造成损坏。
    - 使用指定的压接工具进行压接,避免因工具不当导致的问题。

    5. 兼容性和支持


    DF50系列连接器支持AWG#28和AWG#30电线。制造商提供了详尽的技术支持,包括手焊和再流焊接条件的指导,确保客户在使用过程中得到充分的支持。

    6. 常见问题与解决方案


    - 问题:连接器在高温环境下工作时出现接触电阻增大。
    - 解决方案:确认工作环境温度是否超过规定范围,必要时增加散热措施。
    - 问题:连接器在振动测试中出现故障。
    - 解决方案:检查安装方式,确保稳固,避免松动。

    7. 总结和推荐


    DF50系列连接器以其坚固的结构和可靠的性能在市场上具有很高的竞争力。其清晰的触觉反馈、良好的抗震性能及适应不同温度环境的能力,使其成为工业应用中的理想选择。对于需要高度可靠电连接的应用场合,强烈推荐使用DF50系列连接器。

DF50A-7P-1V(51)参数

参数
防护等级 -
针脚数 7pin
排数 1
颜色 黑色
触头镀层厚度 - 配接 -
触头镀层 - 配接
类型 Header,Push-Pull
间距-配接 1mm
额定电流 1A
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DF50A-7P-1V(51)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF50A-7P-1V(51)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF50A-7P-1V(51) DF50A-7P-1V(51)数据手册
