HR10A-7P-4S(73)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 微型圆形连接器插头, HR10系列, 4芯, 电缆安装, 焊接
供应商型号: ET-1826968
供应商: 海外现货
标准整包数: 1

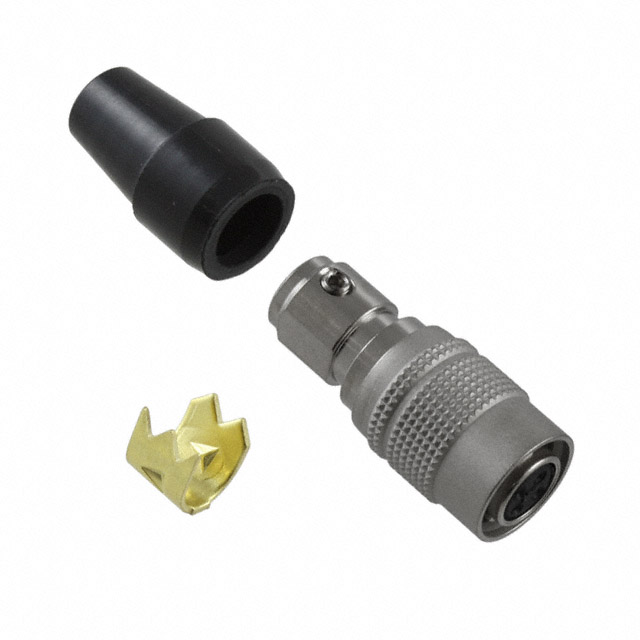

HIROSE ELECTRIC 圆形连接器 HR10A-7P-4S(73)

HR10A-7P-4S(73)概述


    产品简介


    HR10系列连接器是一种紧凑型推拉式微连接器,专为满足客户对小型化、高密度和易操作的需求而设计。这些连接器体积小巧,但能满足各种应用场景的要求,尤其适用于便携式电子设备。其独特的设计使其具备出色的可靠性和耐用性,同时提供轻巧的安装体验。

    技术参数


    材料
    - 壳体:锌合金和黄铜,表面采用镀镍处理。
    - 绝缘材料:聚酰胺/聚对苯二甲酸丁二醇酯(蓝色或黑色)。
    - 插针:插针端子为黄铜/青铜,经过银或金电镀。
    - 插座:铍青铜或磷青铜,经过银或金电镀。
    订购信息
    - 系列名称:HR10 系列
    - 型号 A:低成本型号
    - G:屏蔽型号
    - E:内置电容器
    - B:同轴端子
    - D:连接器套筒旋转抑制
    - 壳体尺寸:插配部分直径(毫米)
    尺寸和重量
    | 序号 | 针数 | 直径(mm) | 重量(g) |

    | HR10-7P-4P(73) | 4 | 28.5 | 8 |
    | HR10-10P-12P(73) | 12 | 32.5 | 15 |

    产品特点和优势


    1. 紧凑设计:外形如香烟般纤细,适合狭小空间的应用。
    2. 简易操作:只需轻轻一推即可实现准确连接和断开。
    3. 防错耦合:五键系统确保只能以正确方式耦合,便于盲配。
    4. 保护针脚:避免盲配过程中损伤连接器针脚。
    5. 高密度设计:节省空间的推拉机制便于多连接器安装。
    6. 易于布线和安装:无需螺丝即可完成布线和安装。
    7. 简约外观:精致设计的连接器提高了设备的整体美观度。

    应用案例和使用建议


    使用场景
    HR10系列连接器广泛应用于各种小型电子设备,特别是在需要高可靠性的场合。特别适合便携式电子设备,因其具有良好的外观效果。
    使用建议
    1. 安装注意事项:在安装过程中应确保针脚对准,以避免损坏。
    2. 防水型号:选择具有防水功能的连接器时,应注意在装配时进行树脂填充,确保防水效果。

    兼容性和支持


    HR10系列连接器与其他电子元器件兼容,适用范围广泛。制造商提供详尽的技术支持和维护服务,确保用户能够顺利使用。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器无法准确对接 | 检查连接器针脚是否对齐,确认五键系统的正确位置。 |
    | 连接器无法稳定固定 | 确保螺纹锁紧机制已完全拧紧。 |
    | 插针出现松动 | 重新插入插针并确保其稳固,必要时更换插针。 |

    总结和推荐


    总体而言,HR10系列连接器凭借其紧凑设计、简易操作、高可靠性及多样的型号选择,在各类小型电子设备中表现出色。对于寻求高性能、高可靠性的连接器的应用场合,强烈推荐使用HR10系列连接器。无论是在工业设备还是便携式电子产品中,它们都能展现出卓越的性能和美观度。

HR10A-7P-4S(73)参数

参数
外壳材料 Zinc Alloy
针脚数 4pin
触头镀层 - 配接
类型 Female Sockets,Plug,Push-Pull
颜色 银色
端接 焊盘
额定电流 2A
长*宽*高 35mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

HR10A-7P-4S(73)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR10A-7P-4S(73)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR10A-7P-4S(73) HR10A-7P-4S(73)数据手册

HR10A-7P-4S(73)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.9091 ¥ 142.8821
20+ $ 12.7304 ¥ 107.5718
40+ $ 11.9731 ¥ 101.1725
60+ $ 11.55 ¥ 97.5975
100+ $ 10.8388 ¥ 91.5876
260+ $ 9.9595 ¥ 84.1581
500+ $ 9.8806 ¥ 83.4912
库存: 363
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 142.88
