JR21RK-10S

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Receptacle,Threaded 焊盘 10pin Aluminum Alloy 10A 银 银色 法兰安装,面板安装 28mm(长度)*32mm(高度)
供应商型号: CSJ-ST63693941
供应商: 海外现货
标准整包数: 1

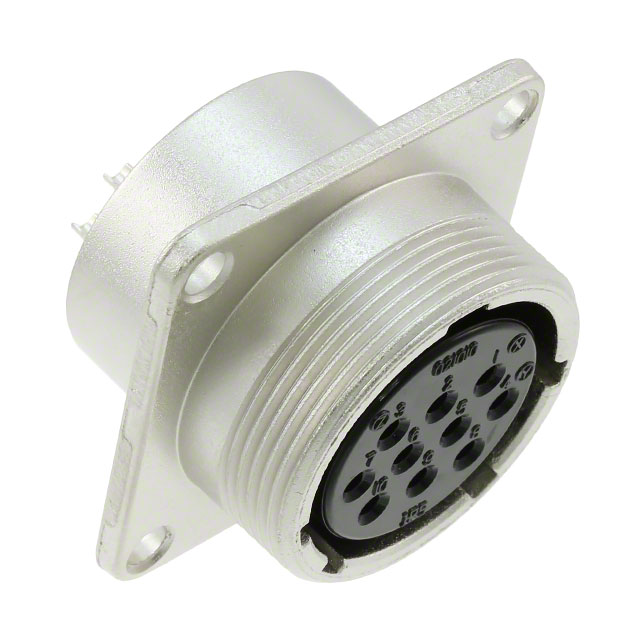

HIROSE ELECTRIC 圆形连接器 JR21RK-10S

JR21RK-10S概述

    JR系列圆型连接器技术手册



    1. 产品简介




    JR系列圆型连接器是符合日本工业标准JIS C 5432的高可靠性连接器。这类连接器主要用于电器应用中,适用于多种不同的接触点数。它们可以广泛应用于汽车、工业设备、电信、医疗设备等领域。


    2. 技术参数




    额定电流

    | 壳体尺寸 | 接触点数量 | 额定电流 |
    |----------|------------|----------|
    | 13 | 3 | 10A |
    | 5 | 5A
    | 16 | 7 | 10A |
    | 10, 14 | 5A
    | 21 | 10 | 10A |
    | 16 | 5A (压接型: 3A)
    | 26 | 5A (仅A、B触点: 10A)
    | 25 | 4 | 30A |
    | 5, 16 | 10A
    | 24 | 5A (压接型: 3A)

    额定电压

    | 壳体尺寸 | 接触点数量 | 额定电压 |
    |----------|------------|----------|
    | 13 | 3, 5 | AC250V, DC350V |
    | 16 | 7, 10, 14 | AC250V, DC350V |
    | 21 | 10, 16, 26 | AC1000V, DC1400V |
    | 25 | 4, 5, 16, 24 | AC250V, DC350V |

    工作温度范围

    - 操作温度范围:-25°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C


    3. 产品特点和优势




    - 高可靠性:经过严格测试,确保在恶劣环境下仍能正常工作。
    - 多用途:适用于各种应用场合,如汽车、工业设备等。
    - 多样性:提供多种壳体尺寸和接触点数量选择,以适应不同需求。
    - 坚固耐用:具备优良的振动和冲击抵抗能力。
    - 兼容性强:支持多种安装方式,包括焊接和压接。


    4. 应用案例和使用建议




    应用案例

    - 汽车工业:用于连接传感器、执行器等。
    - 工业设备:用于机器间的数据传输和电源连接。
    - 医疗设备:用于生命支持系统的重要连接。

    使用建议

    - 在高温或潮湿环境中使用时,注意检查连接器的抗潮性能。
    - 确保安装环境清洁,避免尘埃和有害气体的影响。


    5. 兼容性和支持



    - 兼容性:JR系列连接器可以与其他符合JIS C 5432标准的连接器兼容。
    - 技术支持:如有需要,用户可联系公司代表获取更多技术支持。


    6. 常见问题与解决方案




    | 问题 | 解决方案 |
    |---------------------------|-------------------------------|
    | 连接松动 | 检查并重新紧固螺纹或卡口连接。 |
    | 密封不良 | 更换密封圈或检查密封面是否有异物。 |
    | 接触电阻过高 | 清洁触点表面或更换触点。 |


    7. 总结和推荐



    - 主要优点:高可靠性、多用途、多样性、坚固耐用、兼容性强。
    - 推荐使用:JR系列连接器因其广泛的适用性和优良的性能,在多个行业领域内具有较高的市场竞争力,值得推荐使用。

    通过以上介绍,我们可以看出JR系列圆型连接器是一款集高性能与多功能于一体的优质产品,适用于各种工业应用。

JR21RK-10S参数

参数
针脚数 10pin
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 银色
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
长*宽*高 28mm(长度)*32mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装,袋装

JR21RK-10S厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR21RK-10S数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR21RK-10S JR21RK-10S数据手册

JR21RK-10S封装设计

查看详情并下载
Symbol
Footprint
3D Model
