UX60SC-MB-5S8(85)

产品分类: USB/DVI/HDMI 连接器
厂牌: HIROSE ELECTRIC
产品描述: 30V(AC) USB-mini B USB 2.0 1 5 插头 水平安装,贴片安装,通孔安装 7.7mm(长度)*7mm(高度)
供应商型号: AV-A-HISUX60SCMB5S885
供应商: Avnet
标准整包数: 1000

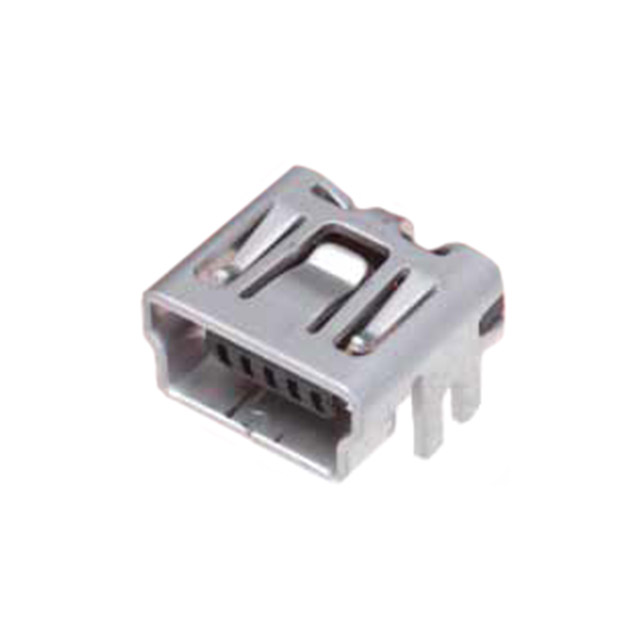

HIROSE ELECTRIC USB/DVI/HDMI 连接器 UX60SC-MB-5S8(85)

UX60SC-MB-5S8(85)概述


    产品简介


    UX60S 系列 Mini-B 连接器
    UX60S 系列是一款符合 USB 2.0 标准的 Mini-B 接口连接器,适用于表面贴装(SMT)安装。这些连接器具备高速数据传输能力和紧凑的尺寸,非常适合用于个人电脑外设、数据终端、便携式终端、数码相机以及MP3播放器等多种设备。

    技术参数


    - 数据传输速率:最高可达 480 Mbps。
    - 尺寸:整体长度仅为 7.0 mm,相较于其他版本体积减少 22%,减少了板载空间。
    - 电气特性:
    - 接触电阻:最大 70 毫欧。
    - 绝缘电阻:最小 100 兆欧。
    - 耐压:100 V AC(一分钟内)。
    - 电容:最大 2 皮法。
    - 温度范围:
    - 工作温度范围:-30°C 到 +75°C。
    - 存储温度范围:-40°C 到 +85°C。
    - 机械特性:
    - 插拔次数:5,000 次(插拔)。
    - 振动耐受性:频率 10 Hz 至 55 Hz,加速度 490 m/s²。
    - 冲击耐受性:加速度 490 m/s²,持续时间 11 毫秒,半正弦波。

    产品特点和优势


    - 高速数据传输:支持 USB 2.0 标准的数据传输速率,最高可达 480 Mbps。
    - 小巧设计:尺寸紧凑,体积减少 22%,适合有限空间的应用场合。
    - 自动化装配友好:顶面平坦区域和带卷带式包装,允许使用真空吸嘴拾取,提高了自动装配效率。
    - 环保材料:所有组件和材料符合欧盟RoHS标准,确保绿色环保。

    应用案例和使用建议


    应用场景:这款连接器广泛应用于个人电脑外设、数码相机、便携式终端、数据终端等领域,尤其适用于需要小型化和高性能的设备。
    使用建议:
    - 在使用过程中,应确保连接器的清洁和干燥,以避免接触不良和损坏。
    - 对于自动化装配,建议采用真空吸嘴拾取方式,以提高装配精度和效率。
    - 在恶劣环境下使用时,注意防尘、防水措施,延长使用寿命。

    兼容性和支持


    兼容性:UX60S 系列 Mini-B 连接器能够与符合 USB 2.0 标准的其他设备完美兼容,确保稳定的数据传输和可靠的电气连接。
    支持与维护:制造商提供详细的工程图纸和技术支持,用户可以通过官网查询最新设计信息和产品状态,或者联系销售代表获取更多帮助。

    常见问题与解决方案


    1. Q:如何检查连接器是否接触良好?
    - A:使用万用表测量相邻引脚间的绝缘电阻,正常情况下应大于 100 兆欧。
    2. Q:如何保证长时间使用后的耐用性?
    - A:建议定期进行电气测试,如接触电阻和绝缘电阻测试,确保连接器长期稳定工作。
    3. Q:如何防止连接器因震动而损坏?
    - A:在组装时,增加适当的缓冲材料,减轻震动对连接器的影响;在使用环境中,尽量避免剧烈振动和冲击。

    总结和推荐


    总结:UX60S 系列 Mini-B 连接器以其高速数据传输能力、紧凑的设计、自动化装配友好性和环保特性,在多种应用场景中表现出色。其高可靠性、长寿命和广泛的兼容性使其成为高性能设备的理想选择。
    推荐:我们强烈推荐 UX60S 系列 Mini-B 连接器用于各种需要高速数据传输和紧凑设计的应用场合。无论是开发新的设备还是升级现有系统,这款连接器都能提供卓越的性能和可靠性。

UX60SC-MB-5S8(85)参数

参数
触头数量 5
类型 USB-mini B
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
端口数 1
长*宽*高 7.7mm(长度)*7mm(高度)
安装方式 水平安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

UX60SC-MB-5S8(85)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

UX60SC-MB-5S8(85)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC USB/DVI/HDMI 连接器 HIROSE ELECTRIC UX60SC-MB-5S8(85) UX60SC-MB-5S8(85)数据手册

UX60SC-MB-5S8(85)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.3506 ¥ 3.103
3000+ $ 0.3476 ¥ 3.0761
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3103
