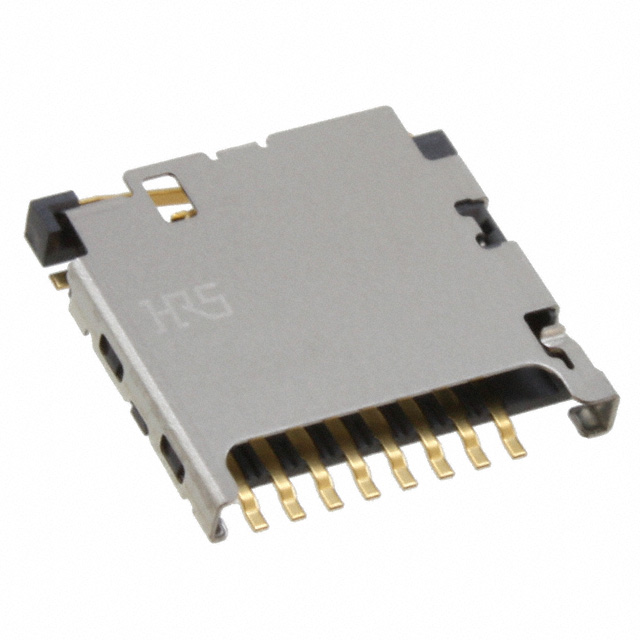

DM3D-SF(41)

厂牌: HIROSE ELECTRIC
产品描述: Connector 10pin 正常,标准-顶部 1.55mm Secure Digital - microSD 标准安装,贴片安装,顶部安装
供应商型号: AV-A-DM3D-SF(41)
供应商: Avnet
标准整包数: 500
HIROSE ELECTRIC 存储器连接器 - PC 卡插槽 DM3D-SF(41)

DM3D-SF(41)概述

    DM3 Series MicroSD™ Card Connectors 技术手册解析

    1. 产品简介


    DM3系列microSD™卡连接器是专为便携式设备设计的小型、高效能存储卡连接器。这些连接器广泛应用于智能手机、平板电脑、相机和其他需要数据存储功能的电子设备中。其核心功能包括支持标准的microSD卡插入、提供可靠的卡检测机制以及卓越的抗震、抗干扰性能。

    2. 技术参数


    DM3系列连接器具有以下关键技术规格:
    - 额定电流: 0.5A
    - 额定电压: 125V AC
    - 工作温度范围: -25°C 至 +85°C(包括电流流动引起的温度上升)
    - 存储温度范围: -40°C 至 +85°C
    - 操作湿度范围: 最大95%,无凝结
    - 耐压: 500V AC / 1分钟
    - 绝缘电阻: 初始值最小1000MΩ,不发生闪络或击穿
    - 接触电阻: 初始值最大40mΩ
    - 振动测试: 频率10至55Hz,单振幅0.75mm,各方向2小时
    - 温度循环: -55°C 至 +85°C 五个循环
    - 耐久性: DM3AT, DM3B型号可达10,000次,DM3C, DM3D型号可达5,000次
    - 焊接热稳定性: 以推荐的温度曲线进行回流焊,手动焊接:350°C 3秒

    3. 产品特点和优势


    DM3系列连接器的主要优势包括:
    - 极小尺寸: 使这些连接器成为市场上最小的同类产品。
    - 反向插入保护: 独特的设计(专利)防止反向插入损坏连接器。
    - 有效接地和屏蔽配置: 四个连接点确保稳固的接地电路并提供EMI保护。
    - 坚固结构: 即使体积小,材料的高强度保证了耐用性。
    - 防跌落卡托盘: DM3AT 和 DM3BT型号内置防跌落机制。
    - 简单的手动操作: DM3CS和DM3D型号具有简单可靠的卡插入和拔出机制。

    4. 应用案例和使用建议


    DM3系列连接器适用于多种应用场景,例如智能手机和平板电脑。根据手册中的建议,正确插入和拔出卡片可以避免对连接器和卡片造成损伤。使用时应注意不要施加过大的力,以免损坏连接器或卡片。此外,在安装到柔性印刷电路板(FPC)上时,推荐使用厚度至少为0.3mm的平加固板以保证性能。

    5. 兼容性和支持


    DM3系列连接器支持标准的microSD卡,并且可以通过不同的型号(如DM3AT, DM3BT, DM3CS, DM3D)来满足不同应用需求。厂商提供了详细的安装指南和温度曲线指导焊接过程,确保用户能够正确安装和使用这些连接器。

    6. 常见问题与解决方案


    根据手册中的常见问题和解决方案,以下是一些可能遇到的问题及对应的解决方法:
    - 问题1: 插入卡片时出现问题。
    - 解决方案: 确认卡片已正确插入,按照指定步骤操作。
    - 问题2: 连接器不响应。
    - 解决方案: 检查卡片是否被正确插入,确保连接器没有物理损伤。
    - 问题3: 连接器出现接触不良。
    - 解决方案: 确认所有引脚均已正确焊接,并且没有残留的制造液体。

    7. 总结和推荐


    总体而言,DM3系列microSD™卡连接器凭借其小巧的体积、出色的机械性能和稳定的工作表现,非常适合作为移动设备中的数据存储接口。对于寻求高性能和可靠性的应用来说,DM3系列是一个理想的选择。强烈推荐在智能手机、平板电脑和其他需要小型存储解决方案的设备中使用此连接器。

DM3D-SF(41)参数

参数
卡类型 Secure Digital - microSD
安装特性 正常,标准-顶部
板上高度 1.55mm
针脚数 10pin
类型 Connector
安装方式 标准安装,贴片安装,顶部安装
零件状态 在售
包装方式 卷带包装

DM3D-SF(41)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DM3D-SF(41)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 存储器连接器 - PC 卡插槽 HIROSE ELECTRIC DM3D-SF(41) DM3D-SF(41)数据手册

DM3D-SF(41)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.8549 ¥ 7.566
1000+ $ 0.7976 ¥ 7.0592
1500+ $ 0.772 ¥ 6.8322
2000+ $ 0.7497 ¥ 6.6348
3000+ $ 0.7176 ¥ 6.3509
6000+ $ 0.6889 ¥ 6.0965
库存: 13500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 3783
