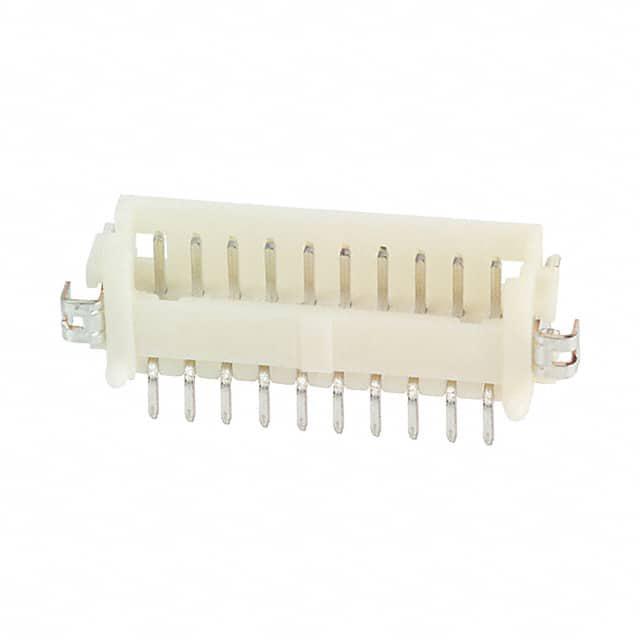

DF13-10P-1.25H(20)

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Detent Lock,Header 1 10pin Male Pin 米黄色 贴片安装
供应商型号:
供应商:
标准整包数: 0
HIROSE ELECTRIC 矩形连接器 - 外壳 DF13-10P-1.25H(20)

DF13-10P-1.25H(20)概述

    DF13 系列:1.25mm 密间距压接连接器 (UL 认证)

    1. 产品简介


    DF13 系列是一款超小尺寸(超迷你型)的压接连接器,适用于多种消费电子产品和商业设备。它具有低剖面设计,直立安装时的高度仅为5.8毫米(DIP类型为5.3毫米直立,3.6毫米右角)。双排设计最多可以提供40个触点,相比单排类型,它可以增加30%的装配密度。此外,该连接器通过自动装焊区域认证,确保了自动贴片机的无缝操作。

    2. 技术参数


    - 温度范围:-35°C 至 +85°C(注1)
    - 存储温度:-10°C 至 +60°C(注2)
    - 湿度范围:20% 至 80%(注3)
    - 额定电流:1A UL
    - 电压等级:交流 150V;交流/直流 29.9V
    - 绝缘电阻:最小 500 MΩ(100V 直流测试)
    - 耐压性:交流 500V/1分钟(无闪络或击穿现象)
    - 插拔力:最小 0.3N(30gf),最大 3N(300gf)

    3. 产品特点和优势


    1. 超迷你设计:DF13 系列具有低剖面设计,节省空间。
    2. 多触点设计:双排类型最多可达40个触点,提升装配密度。
    3. 自动化兼容:吸盘区域适合自动装配机器,保障高效自动化生产。
    4. 集成防误插功能:具有防误插的防护设计。
    5. UL 认证:确保产品的安全性和可靠性。

    4. 应用案例和使用建议


    DF13 系列适用于笔记本电脑、移动终端、微型商用设备以及视频摄像机等多种消费电子产品。在实际应用中,可以通过自动装配设备提高生产效率。使用时需要特别注意焊接温度曲线,以避免损坏组件。

    5. 兼容性和支持


    DF13 系列具有良好的兼容性,可通过真空吸收包装进行自动装配。厂商提供了详细的组装指导和焊接温度曲线参考,以帮助客户更好地使用和维护该产品。

    6. 常见问题与解决方案


    - 问题1:在装配过程中遇到插头无法插入的问题。
    - 解决办法:检查插头与插座的型号是否匹配,确保正确的插入方向。
    - 问题2:焊接过程中出现焊点质量问题。
    - 解决办法:严格按照推荐的焊接温度曲线进行操作,避免过度加热。

    7. 总结和推荐


    DF13 系列凭借其超小尺寸、高密度装配、自动化兼容性和高可靠性等特点,在消费电子产品和小型商用设备市场中表现出色。对于追求高性能、高可靠性的应用场景,强烈推荐使用 DF13 系列连接器。其优异的设计和全面的支持服务使其成为市场上不可或缺的产品之一。

DF13-10P-1.25H(20)参数

参数
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 -
针脚数 10pin
类型 Detent Lock,Header
颜色 米黄色
安装方式 贴片安装
零件状态 停产
包装方式 管装

DF13-10P-1.25H(20)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF13-10P-1.25H(20)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC DF13-10P-1.25H(20) DF13-10P-1.25H(20)数据手册
