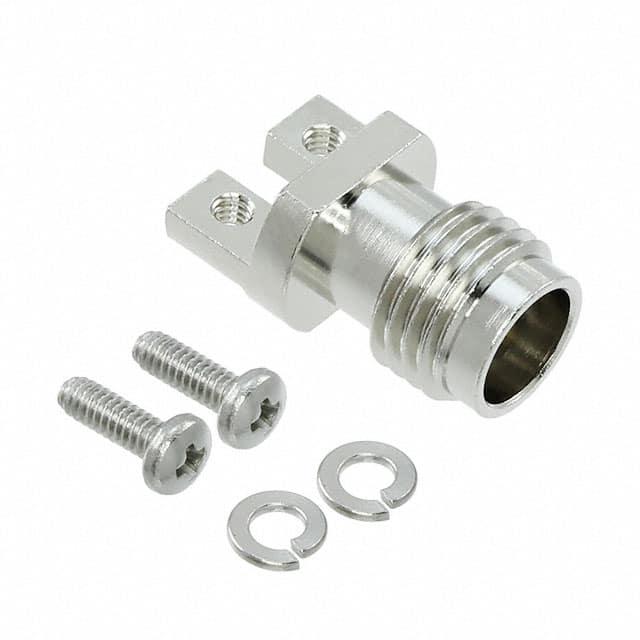

H2.4-LR-SR2(12)

产品分类: 同轴连接器(RF)
厂牌: HIROSE ELECTRIC
产品描述: Female Socket,Receptacle,Threaded 1 50GHz 50Ω 银色 螺纹 压缩 板安装,螺纹安装,边缘安装
供应商型号: 798-H2.4-LR-SR212
供应商: Mouser
标准整包数: 1
HIROSE ELECTRIC 同轴连接器(RF) H2.4-LR-SR2(12)

H2.4-LR-SR2(12)概述

    高频2.4mm同轴连接器技术手册

    1. 产品简介


    2.4mm同轴连接器专为频率测试测量设计,符合50GHz配置要求。它们采用2.4mm接口,具有高频率性能和可靠的连接质量,适用于多种应用场合,如数据传输测量、无线电通信设备、测量仪器、射频模块、无线功率放大器、高速路由器和高速交换机等。

    2. 技术参数


    | 参数 | 规格 |

    | 额定阻抗 | 50Ω |
    | 工作温度范围 | -55°C到+105°C(湿度≤95%) |
    | 储存温度范围 | -55°C到+50°C(湿度≤95%) |
    | 接触电阻 | 中心部分不大于4mΩ;外部部分不大于2mΩ |
    | 绝缘电阻 | ≥1,500MΩ(H2.4-P-SS085);≥5,000MΩ(H2.4-R-SR2-1) |
    | 耐压 | 500VAC,持续一分钟 |
    | 电压驻波比 | H2.4-P-SS085:不大于1.35(0到40GHz) |
    H2.4-R-SR2-1:不大于1.35(0到26.5GHz),1.4(26.5到40GHz) |
    H2.4-LR-SR2:不大于1.3(0到40GHz),1.4(40到50GHz) |
    | 循环插拔次数 | 中心接触电阻不大于6mΩ;外部接触电阻小于4mΩ |
    | 振动测试 | 不小于1μs无电气断开 |
    | 冲击测试 | 不小于1μs无电气断开 |
    | 温度/湿度循环测试 | 绝缘电阻不小于100MΩ(高湿环境),不小于500MΩ(干燥环境) |
    | 盐雾测试 | 连续48小时,5%盐水溶液,无显著腐蚀 |

    3. 产品特点和优势


    1. 符合MIL-STD-348B标准:确保产品的军事级别可靠性。
    2. 高达50GHz频率支持:适用于各种高频应用。
    3. 螺丝安装:提供优秀的高频性能和一致的安装质量,无需焊接,减少安装复杂性。
    4. 柔性电缆适用性:支持0.085英寸柔性电缆。
    5. 环保合规:符合RoHS2标准。
    6. 重复使用:多次插拔后仍保持良好性能。
    7. 多用途应用:广泛应用于数据传输、无线通信、测量仪器等多个领域。

    4. 应用案例和使用建议


    - 数据传输测量:例如在网络分析仪中使用,可以精确测量信号的频率特性。
    - 无线电通信设备:如无线基站,用于信号增强和滤波。
    - 高精度测试:在实验室环境中,用于高精度的测量和测试,确保测量结果的准确性。

    使用建议:
    - 在高频应用中,建议对环境条件进行严格控制,以避免温度和湿度波动导致的性能下降。
    - 安装时需注意正确的连接方式,避免过度旋转导致损坏。
    - 定期检查连接器的清洁度,以确保良好的电性能。

    5. 兼容性和支持


    该系列产品与相应的高频测量设备兼容,厂商提供详细的安装和使用指南。对于特殊应用,如汽车行业,请联系公司代表获取更多技术支持和信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率特性不理想 | 确认正确选择适配的型号和接头类型。 |
    | 连接不稳定 | 检查接触面是否有异物,重新清洁并正确插入。 |
    | 耐久性差 | 确保在规定的工作温度和湿度范围内使用。 |
    | 信号衰减过大 | 检查接头是否松动,重新紧固连接器。 |

    7. 总结和推荐


    这款2.4mm同轴连接器凭借其高可靠性、宽工作频段和环保特性,在高频应用领域表现出色。它在各种工业和科研环境中都表现出色,特别是在需要高精度和可靠性的测试测量系统中。鉴于其优异的性能和广泛应用领域,强烈推荐在相关项目中使用。
    希望以上内容能够帮助您更好地理解和使用这款2.4mm同轴连接器。如果您有任何其他问题或需求,请随时联系我们。

H2.4-LR-SR2(12)参数

参数
外壳颜色 银色
最大频率 50GHz
紧固类型 螺纹
端口数 1
触头端接 压缩
类型 Female Socket,Receptacle,Threaded
阻抗 50Ω
安装方式 板安装,螺纹安装,边缘安装
零件状态 在售
包装方式 散装,袋装

H2.4-LR-SR2(12)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

H2.4-LR-SR2(12)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 同轴连接器(RF) HIROSE ELECTRIC H2.4-LR-SR2(12) H2.4-LR-SR2(12)数据手册

H2.4-LR-SR2(12)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 74.481 ¥ 629.3645
10+ $ 61.992 ¥ 523.8324
20+ $ 59.0328 ¥ 498.8272
60+ $ 55.776 ¥ 471.3072
100+ $ 53.529 ¥ 452.3201
库存: 93
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 629.36
