JR13WR-5S(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Receptacle,Threaded 焊盘 5pin Aluminum Alloy 5A 银 黑色 法兰安装,面板安装
供应商型号: HR1342-ND
供应商: Digi-Key
标准整包数: 1

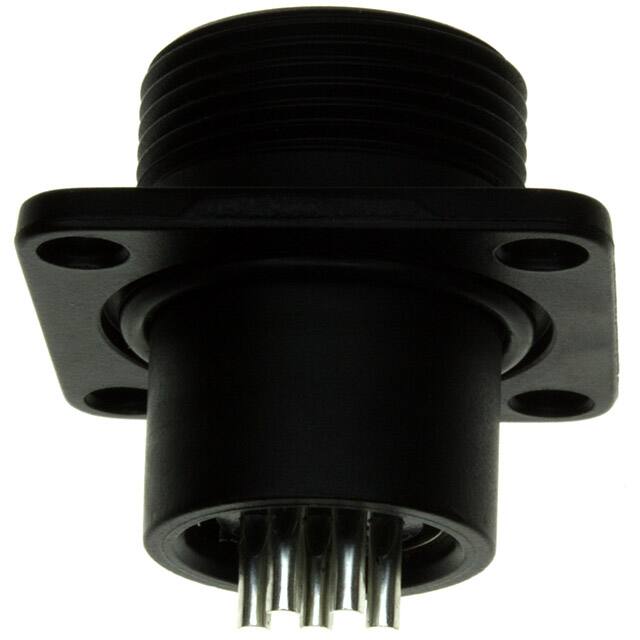

HIROSE ELECTRIC 圆形连接器 JR13WR-5S(71)

JR13WR-5S(71)概述

    高质量文章:Waterproof Circular Connectors JR-W 系列技术手册

    产品简介


    Waterproof Circular Connectors JR-W 系列是一款高度可靠的防水圆形连接器,适用于多种恶劣环境。这些连接器在插接状态下具备IP67和IP68等级的防水性能,能够满足汽车、工业和其他高可靠性需求的应用场合。JR-W系列的主要功能包括提供稳定的数据传输和电力传输能力,以确保电路在各种极端环境下的正常运作。

    技术参数


    以下是JR-W系列连接器的技术参数:
    - 电流额定值
    - 壳体尺寸:13,接触点数量:3,电流额定值:10A
    - 壳体尺寸:13,接触点数量:5,电流额定值:5A
    - 壳体尺寸:16,接触点数量:7,电流额定值:10A
    - 壳体尺寸:16,接触点数量:10,电流额定值:5A
    - 壳体尺寸:21,接触点数量:10,电流额定值:10A
    - 壳体尺寸:21,接触点数量:16,电流额定值:5A
    - 壳体尺寸:25,接触点数量:4,电流额定值:30A
    - 壳体尺寸:25,接触点数量:16,电流额定值:10A
    - 壳体尺寸:25,接触点数量:24,电流额定值:5A
    - 电压额定值
    - 壳体尺寸:13,接触点数量:3,电压额定值:100V AC, 140V DC
    - 壳体尺寸:13,接触点数量:5,电压额定值:100V AC, 140V DC
    - 壳体尺寸:16,接触点数量:7,电压额定值:100V AC, 140V DC
    - 壳体尺寸:16,接触点数量:10,电压额定值:100V AC, 140V DC
    - 壳体尺寸:21,接触点数量:10,电压额定值:100V AC, 140V DC
    - 壳体尺寸:21,接触点数量:16,电压额定值:100V AC, 140V DC
    - 壳体尺寸:25,接触点数量:4,电压额定值:300V AC, 420V DC
    - 壳体尺寸:25,接触点数量:16、24,电压额定值:100V AC, 140V DC
    - 工作温度范围
    - 操作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C

    产品特点和优势


    1. 防水性:JR-W系列连接器在插接状态下达到IP67和IP68防水等级。具体来说,IP67表示可以浸入水下1米长达30分钟,而IP68则可以在2米深水中连续放置14天。
    2. 耐腐蚀性:外壳经过镀层处理,提高了耐腐蚀性能,使得该连接器能够适应各种恶劣环境。
    3. 可靠性和稳定性:接触电阻和绝缘电阻均符合行业标准,能够有效防止电气中断,保证长期稳定运行。

    应用案例和使用建议


    JR-W系列连接器广泛应用于汽车、工业自动化和户外设施等领域。例如,在汽车工业中,这些连接器可用于发动机控制单元(ECU)之间的数据传输,确保即使在潮湿或多尘环境中也能保持稳定的通信。
    使用建议:
    1. 在进行连接器操作时,务必先关闭电源,避免发生短路。
    2. 使用时请确保耦合完全到位。
    3. 使用带有接地孔的插座,确保连接器的安全性。

    兼容性和支持


    JR-W系列连接器与不同类型的电缆兼容,包括不同直径和材料的电缆。此外,HIROSE公司提供了全面的技术支持和售后服务,确保客户能够顺利使用这些连接器。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器安装后出现接触不良 | 检查接线和连接器是否有损坏,重新安装并确保所有部件安装正确。 |
    | 连接器外壳破裂 | 更换新的连接器,检查是否有不当的安装或受力情况。 |

    总结和推荐


    总的来说,JR-W系列防水圆形连接器以其出色的防水性能、耐腐蚀性和高可靠性在多个行业中表现出色。这些特点使其成为需要在严苛环境下工作的应用的理想选择。对于寻求高品质连接器的用户,我们强烈推荐使用HIROSE的JR-W系列连接器。无论是用于汽车工业还是其他高可靠性需求的应用,这些连接器都能够提供卓越的性能和持久的耐用性。

JR13WR-5S(71)参数

参数
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 黑色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 5pin
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级,电信级
零件状态 停产
包装方式 散装,袋装

JR13WR-5S(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR13WR-5S(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR13WR-5S(71) JR13WR-5S(71)数据手册

JR13WR-5S(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
