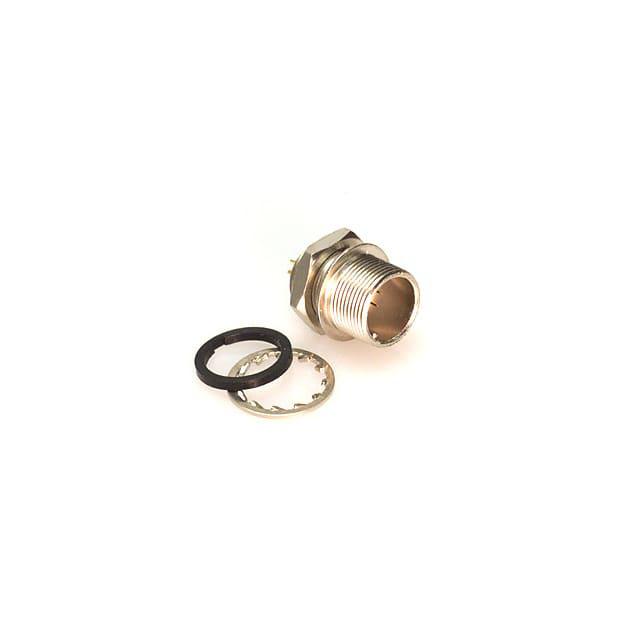

HR25-7TR-8P(73)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 微型圆形连接器插座, HR25系列, 8芯, 面板安装, 焊接
供应商型号: 798-HR25-7TR-8P(73)
供应商: Mouser
标准整包数: 1

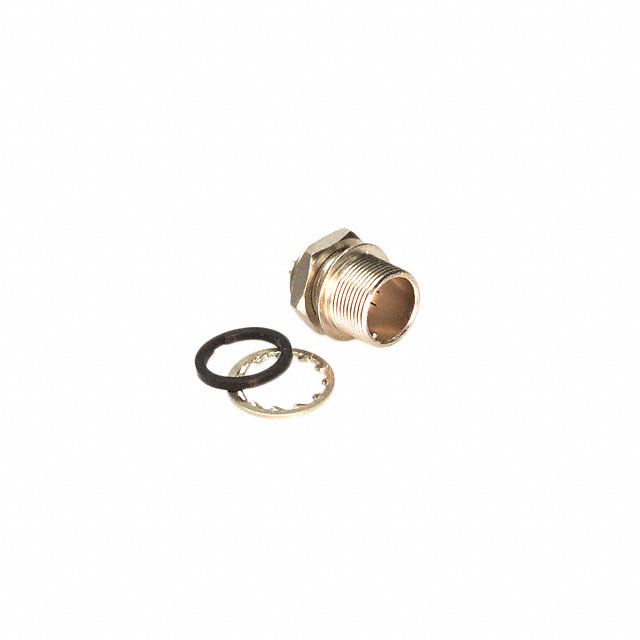

HIROSE ELECTRIC 圆形连接器 HR25-7TR-8P(73)

HR25-7TR-8P(73)概述

    高性能微小型圆形连接器HR25系列技术手册

    1. 产品简介


    HR25系列是高性能微小型圆形连接器,由Hirose Electric Co., Ltd.制造。该系列连接器设计紧凑,适用于高密度应用环境。主要功能包括提供多种接触点数选项、不同类型的连接器风格、以及通过螺纹锁定实现稳定连接。HR25系列广泛应用于汽车、工业自动化、通信设备及消费电子产品等领域。

    2. 技术参数


    - 额定电流: 1A
    - 工作温度范围: -25°C至+85°C
    - 额定电压: 30V AC, 42V DC
    - 储存温度范围: -10°C至+60°C
    - 接触电阻: ≤30 mΩ (在直流1A条件下测量)
    - 绝缘电阻: ≥1,000 MΩ (在直流100V条件下测量)
    - 耐电压测试: 无闪络或击穿现象 (AC 100V, 1分钟)
    - 振动抗扰度: 无电连续性中断超过10 µs (10至55Hz循环,振幅0.75 mm,3个方向,每个方向2小时)
    - 冲击抗扰度: 无电连续性中断超过10 µs (加速度490 m/s², 持续时间11ms,3个方向,每个方向3个循环)
    - 插拔寿命: 接触电阻≤50 mΩ, 1,000次插拔
    - 温度循环耐受性: 绝缘电阻≥1,000 MΩ (循环测试:-55°C: 30分钟 ➝ 常温: 10至15分钟 ➝ 85°C: 30分钟 ➝ 常温: 10至15分钟,共5次循环)
    - 湿热耐受性: 绝缘电阻≥5 MΩ (高湿度下),≥50 MΩ (干燥状态) (温度40°C,相对湿度90至95%,持续96小时)

    3. 产品特点和优势


    - 小尺寸高密度设计: 插座的最大外径分别为10.5 mm (4至8个接触点) 和12.5 mm (12至20个接触点)。
    - 广泛的产品变化: 支持4、6、8、12、16、20个接触点数,具有多种插头、插座和接线柱样式。
    - 屏蔽设计: 采用金属外壳设计,确保电磁干扰屏蔽效果优异。
    - RoHS合规性: 所有材料和物质均符合RoHS标准。

    4. 应用案例和使用建议


    HR25系列连接器广泛应用于需要高可靠性连接的应用场景,例如汽车系统。在汽车领域,HR25系列可用于车载网络、动力传输、安全系统等关键组件间的连接。建议在高可靠性需求的应用场合使用该系列产品,确保连接的稳定性和耐用性。同时,建议客户根据具体应用场景选择合适的连接器类型和尺寸。

    5. 兼容性和支持


    HR25系列连接器具有较高的兼容性,可与多种电子元器件和设备配合使用。厂商提供丰富的技术支持,包括安装工具、装配指导及现场服务。对于复杂应用场景,建议联系Hirose公司代表获取更多详细信息和技术支持。

    6. 常见问题与解决方案


    - 问题1: 连接器安装过程中出现接触不良。
    - 解决方法: 确保电缆直径在允许范围内,正确使用电缆压接工具,并确保所有紧固件已达到指定扭矩。

    - 问题2: 在高湿度环境下绝缘电阻下降。
    - 解决方法: 使用适当的电缆密封材料,并确保连接器的安装孔尺寸和厚度符合规定要求。

    - 问题3: 插拔寿命低于预期。
    - 解决方法: 确保使用高质量的电线,并按照手册指示进行正确的插拔操作。

    7. 总结和推荐


    综上所述,HR25系列连接器以其紧凑设计、高可靠性、宽广的温度适应性和良好的屏蔽性能,在各类高密度应用场合表现出色。尤其适用于需要高度可靠连接的汽车、工业自动化和通信设备等领域。强烈推荐使用该系列产品以满足严苛的工作环境和性能要求。

HR25-7TR-8P(73)参数

参数
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 银色
端接 焊盘
额定电流 1A
外壳材料 Zinc Alloy
针脚数 8pin
长*宽*高 13.5mm(长度)*10.6mm(高度)
安装方式 隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

HR25-7TR-8P(73)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR25-7TR-8P(73)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR25-7TR-8P(73) HR25-7TR-8P(73)数据手册

HR25-7TR-8P(73)封装设计

查看详情并下载
Symbol
Footprint
3D Model
