DF13-2630SCFA

产品分类: 端子 - 配件
厂牌: HIROSE ELECTRIC

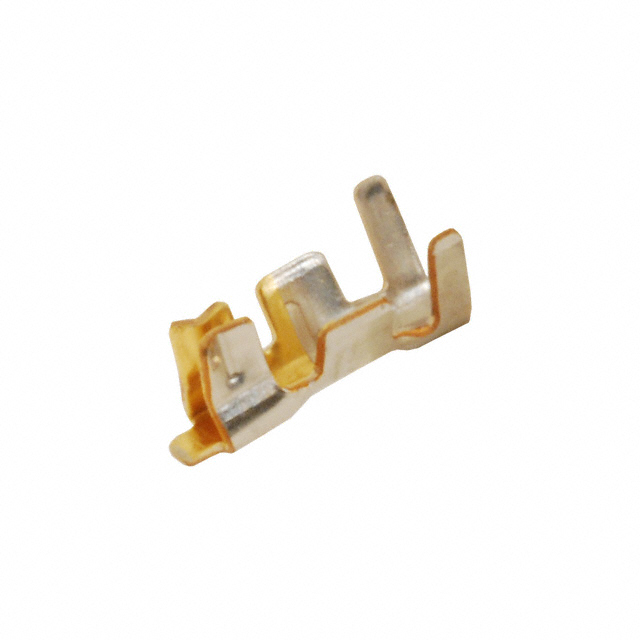

产品描述: Hirose 镀金压接端子 母端子, DF13系列, 最大0.12mm²
供应商型号: 26M-DF13-2630SCFA
供应商: 云汉优选
标准整包数: 10
HIROSE ELECTRIC 端子 - 配件 DF13-2630SCFA

DF13-2630SCFA概述

    DF13 系列:1.25mm 轨道间距微型压接连接器(UL 认证)

    产品简介


    DF13 系列是一款具有 1.25mm 轨道间距的微型压接连接器,符合 UL 认证标准。该系列产品设计用于小巧、高性能的应用场景,如笔记本电脑、移动终端、微型商业设备以及其他消费类设备,包括摄像机。产品类型包括直角型和直型,分别适用于不同类型的电路板布局需求。

    技术参数


    - 绝缘电阻: ≥500MΩ(100V 直流)
    - 耐电压测试: 无闪络或绝缘击穿(500V 交流/1 分钟)
    - 接触电阻: ≤30mΩ(100mA)
    - 振动测试: 无 1μs 或以上电气中断(频率 10 至 55Hz,单振幅 0.75mm,各方向 2 小时)
    - 湿度稳态测试: 接触电阻 ≤30mΩ,绝缘电阻 ≥500MΩ(40°C 下 96 小时,90% 到 95% 湿度)
    - 温度循环测试: 接触电阻 ≤30mΩ,绝缘电阻 ≥500MΩ(-55°C 30 分钟 → 5 至 35°C 10 分钟 → 85°C 30 分钟 → 5 至 35°C 10 分钟,共 5 周期)
    - 耐用性(插拔测试): 接触电阻 ≤30mΩ(锡镀层 30 次,金镀层 50 次)
    - 耐焊接热: 无影响性能的组件变形(回流焊:250°C,10 秒;手动焊接:300°C,3 秒;波峰焊:按推荐温度曲线)

    产品特点和优势


    1. 微型尺寸:安装高度仅 5.8mm(直型),5.3mm(直插型),3.6mm(直角型)。
    2. 多点接触:双排结构可实现多达 40 个接触点,比单排提高 30% 的密度。
    3. 自动化装配支持:采用真空吸盘区域设计,确保自动装配和管状包装。
    4. 高可靠性设计:具有防误插结构,且带有金属固定件防止焊接脱落。
    5. UL 认证:满足国际安全标准。

    应用案例和使用建议


    应用案例
    - 笔记本电脑:小型电路板连接
    - 移动终端:内部组件之间的信号传输
    - 微型商业设备:小型设备间的互连
    使用建议
    1. 在插入和拔出连接器时,保持平行操作,避免倾斜角度超过 30°。
    2. 手动焊接时,推荐温度为 290°C,时间不超过 2 秒。
    3. 回流焊推荐温度曲线:峰值温度 250°C,预热区 170°C 至 190°C,时间为 60 至 120 秒。

    兼容性和支持


    - 该连接器兼容 SMT 和通孔式安装。
    - 提供详细的规格和图纸供参考。

    常见问题与解决方案


    1. 问题: 插入过程中损坏
    - 解决方案: 按照推荐方法轻轻握住电缆并平行插入,避免倾斜角度过大。

    2. 问题: 过度插拔导致损坏
    - 解决方案: 控制插拔次数,锡镀层不超过 30 次,金镀层不超过 50 次。
    3. 问题: 绝缘失效
    - 解决方案: 确保清洁环境,使用推荐的清洁剂,并严格按照温度曲线进行回流焊。

    总结和推荐


    DF13 系列连接器凭借其微型尺寸、高密度多点接触、自动化装配支持以及 UL 认证,在多种应用场合下表现出色。其优秀的电气性能和可靠性使其成为众多电子产品中理想的连接解决方案。强烈推荐使用该系列连接器以提升产品的性能和可靠性。

DF13-2630SCFA参数

参数
长*宽*高 3.7mm(长度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

DF13-2630SCFA厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF13-2630SCFA数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 端子 - 配件 HIROSE ELECTRIC DF13-2630SCFA DF13-2630SCFA数据手册

DF13-2630SCFA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.2375
100+ ¥ 0.2111
500+ ¥ 0.1727
1000+ ¥ 0.1462
5000+ ¥ 0.1267
10000+ ¥ 0.1188
库存: 174094
起订量: 10 增量: 10000
交货地:
最小起订量为:10
合计: ¥ 2.37
