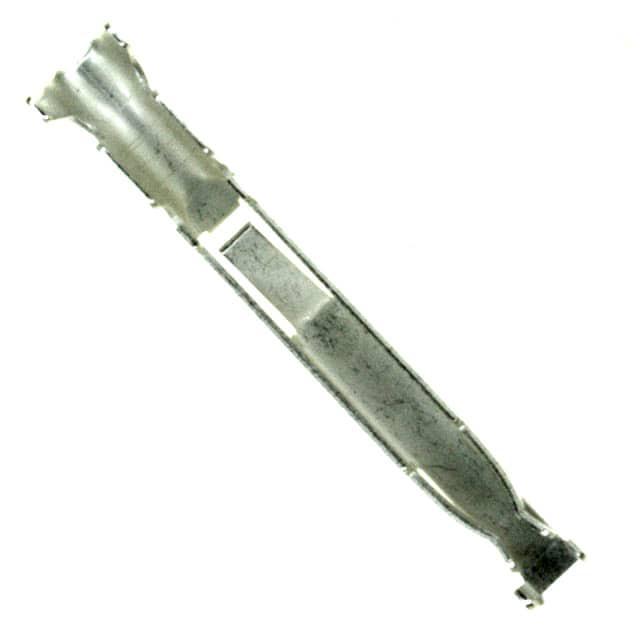

JRC-SC-112

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: 信号,冲压型 5A 压入式
供应商型号: CSJ-ST39597218
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JRC-SC-112

JRC-SC-112概述

    JR系列圆型连接器技术手册

    1. 产品简介


    JR系列圆型连接器是符合日本工业标准JIS C 5432的产品,用于电器设备的圆形连接器。这类连接器广泛应用于汽车、工业控制、通信系统及各类消费电子产品中。它们提供了可靠且高效的电力和信号传输,确保系统的稳定运行。

    2. 技术参数


    额定电流
    - 壳体尺寸:13,接触数:3,额定电流:10A
    - 壳体尺寸:13,接触数:5,额定电流:5A
    - 壳体尺寸:16,接触数:7,额定电流:10A
    - 壳体尺寸:16,接触数:10、14,额定电流:5A
    - 壳体尺寸:21,接触数:10、16、26,额定电流:10A
    - 壳体尺寸:21,接触数:10、16、26,额定电流:5A(压接型:3A)
    - 壳体尺寸:26,接触数:10,额定电流:10A(仅A、B接触数)
    - 壳体尺寸:25,接触数:4,额定电流:30A
    额定电压
    - 壳体尺寸:13,接触数:3、5,额定电压:AC250V,DC350V
    - 壳体尺寸:16,接触数:7、10、14,额定电压:AC250V,DC350V
    - 壳体尺寸:21,接触数:10、16、26,额定电压:AC1000V,DC1400V,AC250V,DC350V
    - 壳体尺寸:25,接触数:4、5、16、24,额定电压:AC3000V,AC1000V,DC1400V
    工作温度范围
    - 工作温度范围:-25°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    其他规格
    - 接触电阻:最大5毫欧姆
    - 绝缘电阻:最小1000兆欧姆
    - 耐电压:无电晕现象或击穿,AC 1000V,1分钟
    - 振动耐受性:10到55Hz,振幅0.75mm,3个方向各2小时
    - 冲击耐受性:加速度490m/s²,持续时间11ms,6个方向各3次
    - 插拔次数:接触电阻:最大10毫欧姆,500次
    - 温度循环:绝缘电阻:最小1000兆欧姆
    - 防潮性能:绝缘电阻(干燥时)最小100兆欧姆,湿度90-95%,40°C,96小时

    3. 产品特点和优势


    JR系列连接器具有以下几个显著的优势:
    - 符合JIS C 5432标准,确保高可靠性
    - 丰富的壳体尺寸和接触数选择,适应不同应用需求
    - 高额定电流和电压,适用于各种高压应用场景
    - 强大的抗振动和冲击性能,适合恶劣环境
    - 独特的设计提高了防潮能力,延长使用寿命

    4. 应用案例和使用建议


    应用场景
    - 汽车制造:在车内复杂线路中实现电力和信号传输
    - 工业控制:用于自动化生产线的控制单元之间
    - 通信系统:连接不同模块之间的信号传输
    使用建议
    - 在需要高可靠性的地方(如汽车),建议联系代表获取更多技术支持
    - 保持连接器清洁和干燥,避免接触腐蚀性气体
    - 定期检查连接器状态,及时更换磨损部件

    5. 兼容性和支持


    兼容性
    - JR系列连接器可与其他兼容JIS C 5432标准的连接器互换使用
    支持
    - 厂商提供详细的技术支持和售后服务,确保用户能够正确安装和维护这些连接器

    6. 常见问题与解决方案


    问题一:接触电阻过大
    - 解决方案:检查接触面是否清洁,必要时重新焊接或更换新的接触点
    问题二:耐电压测试失败
    - 解决方案:检查是否有损坏或腐蚀的部件,进行更换后重新测试
    问题三:无法正常插拔
    - 解决方案:检查是否存在机械故障或过度磨损,如有必要,更换新的连接器

    7. 总结和推荐


    综合评估
    JR系列连接器以其卓越的可靠性、丰富的功能和广泛应用场景,在众多电子设备中脱颖而出。特别是在需要高度可靠的环境中,如汽车制造和工业控制,这款连接器无疑是最佳选择。
    推荐使用
    鉴于其出色的技术性能和广泛的应用范围,我们强烈推荐使用JR系列圆型连接器。无论是新项目设计还是现有系统升级,它们都能提供卓越的性能和长久的使用寿命。

JRC-SC-112参数

参数
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 信号,冲压型
颜色 -
端接 -
额定电流 5A
安装方式 压入式
零件状态 在售
包装方式 散装

JRC-SC-112厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JRC-SC-112数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JRC-SC-112 JRC-SC-112数据手册
