FH34SRJ-16S-0.5SH(50)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 16pin 灰色 1mm FFC,FPC 500mA 金 底部 SMD,P=0.5mm 贴片安装
供应商型号: 26M-FH34SRJ-16S-0.5SH(50)
供应商: 云汉优选
标准整包数: 1

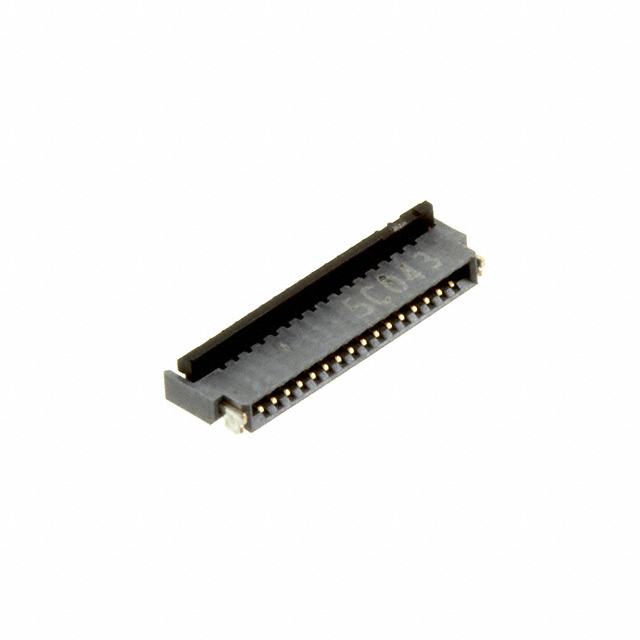

HIROSE ELECTRIC FFC/FPC连接器 FH34SRJ-16S-0.5SH(50)

FH34SRJ-16S-0.5SH(50)概述


    产品简介


    FH34SRJ系列柔性扁平电缆零插入力连接器(ZIF) 是一种专为节省空间设计的产品,适用于需要高可靠性连接的应用场合。这款连接器以其低高度、高FPC/FFC保持力和独特的背部翻转旋转动作机构而著称。它特别适合用于汽车、工业控制、通讯设备及消费电子等领域。

    技术参数


    - 电气特性
    - 额定电流:0.5A
    - 额定电压:50Vrms AC
    - 频率响应:130ps上升时间(20%-80%)
    - 机械特性
    - 深度:3.8mm
    - 高度:1.0mm
    - 接触形式:顶部和底部接触
    - 导线间距:0.5mm
    - 工作环境
    - 工作温度范围:-55°C至+85°C
    - 储存温度范围:-10°C至+50°C
    - 储存湿度范围:相对湿度90%(无冷凝)
    - 耐久性
    - 电连续性:接触电阻<100mΩ
    - 热冲击:无1μs以上的电断开现象
    - 振动测试:无1μs以上的电断开现象
    - 温度循环:接触电阻<100mΩ,绝缘电阻>50MΩ

    产品特点和优势


    - 低高度设计:仅1.0mm高度的设计使FH34SRJ在空间受限的环境中表现出色。
    - 增强的FPC/FFC保持力:相比现有类似构造的连接器,其在水平方向上的保持力提高了约2.6倍,在垂直方向上提高了约2倍。
    - 独特的背部翻转旋转动作:这种结构可以确保电气和机械连接的可靠性和稳定性。
    - 简易的FPC插入机制:带锁机构可确保轻松插入并提供完整的电气和机械连接反馈。
    - 标准化FPC厚度兼容性:支持标准0.3mm厚FPC,确保兼容性与可靠性。
    - 底部无暴露导体:确保电路板上的焊接面干净整洁。
    - 符合环保标准:所有材料均符合IEC61249-2-21卤素标准,符合RoHS要求。

    应用案例和使用建议


    FH34SRJ连接器在多种应用场景中表现出色。例如,在汽车电子系统中,由于需要高可靠性连接,FH34SRJ系列是理想的选择。此外,在通讯设备中,FH34SRJ也适用于小型化和轻量化的需求。
    使用建议:
    - 插入FPC时,确保其与PCB表面平行并完全插入,避免扭曲。
    - 路由FPC时,确保没有施加外力或拉伸,避免造成意外断开或损坏。

    兼容性和支持


    FH34SRJ系列支持标准0.3mm厚度的FPC,且与现有的自动装配设备兼容。制造商提供了全面的技术支持和售后服务,包括产品安装指南和故障排除文档。

    常见问题与解决方案


    - Q: 在操作过程中发现连接不稳定怎么办?
    - A: 确保按照手册中的步骤正确操作,并检查是否有任何物理损坏。必要时,请联系技术支持。
    - Q: 插入FPC时出现卡顿怎么办?
    - A: 确认FPC与连接器的方向一致,尝试重新对齐后再进行插入。
    - Q: 连接器暴露于高温环境中是否会受到影响?
    - A: 连接器可在-55°C至+85°C的工作温度范围内正常工作。请遵循手册中的温度曲线进行焊接操作。

    总结和推荐


    FH34SRJ系列是一款在设计和性能方面均表现出色的ZIF连接器,特别适合空间受限的应用环境。其独特设计使其在多种应用场景中表现出色,尤其是在高可靠性需求的场合。鉴于其优越的电气性能、机械稳定性和广泛的应用范围,我们强烈推荐使用该系列产品。对于特殊应用场合,如高可靠性要求的汽车电子产品,建议联系销售代表获取更多定制化支持。

FH34SRJ-16S-0.5SH(50)参数

参数
额定电流 500mA
间距 500μm
连接器/触头类型 底部
端接 焊盘
外壳颜色 灰色
触头镀层
扁平柔性类型 FFC,FPC
针脚数 16pin
板上高度 1mm
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH34SRJ-16S-0.5SH(50)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH34SRJ-16S-0.5SH(50)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH34SRJ-16S-0.5SH(50) FH34SRJ-16S-0.5SH(50)数据手册

FH34SRJ-16S-0.5SH(50)封装设计

查看详情并下载
Symbol
Footprint
3D Model
