DF13E-20DP-1.25V(22)

产品分类:
厂牌: HIROSE ELECTRIC
产品描述:
供应商型号: AV-A-HISDF13E20DP125V22
供应商: Avnet
标准整包数: 1000

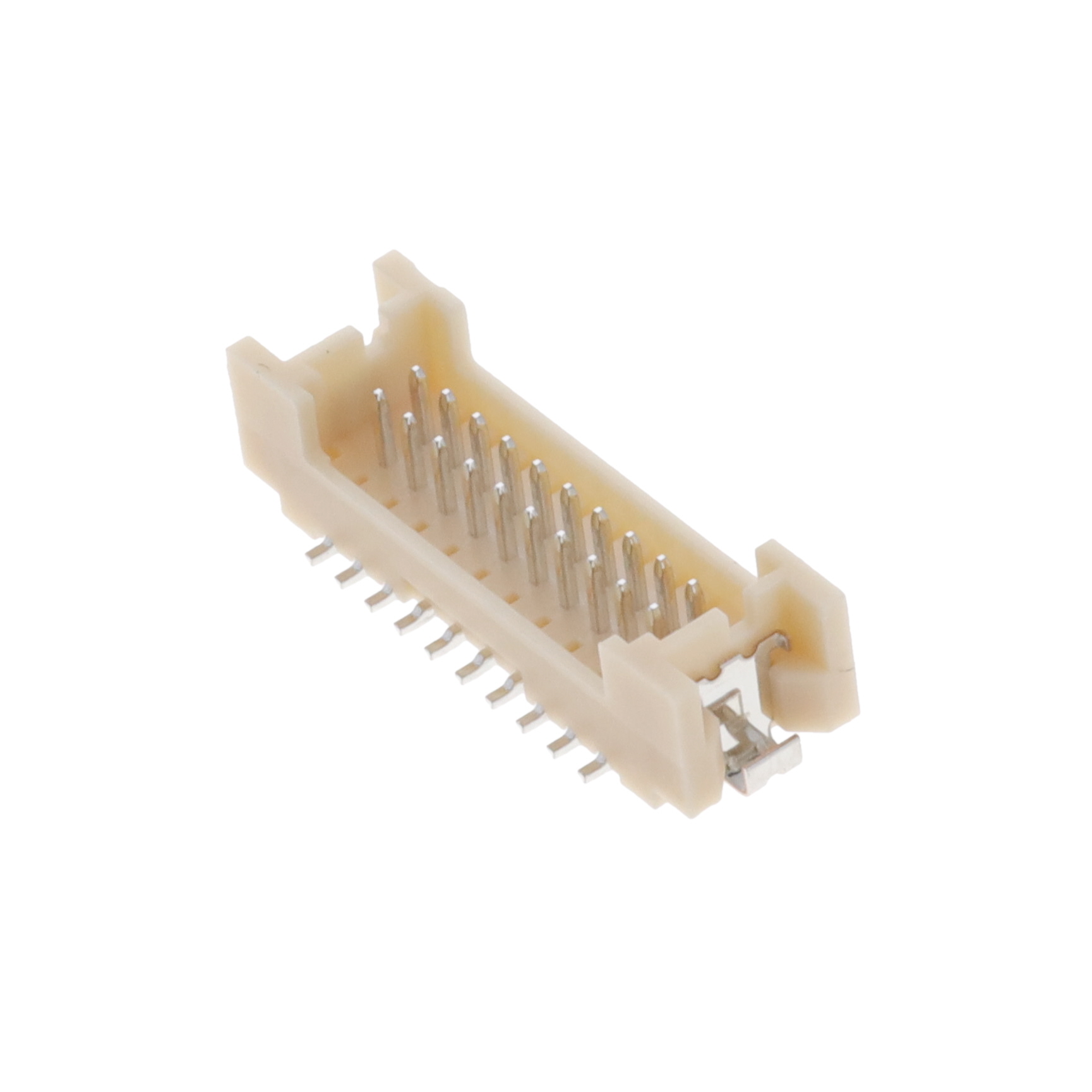

HIROSE ELECTRIC  DF13E-20DP-1.25V(22)

DF13E-20DP-1.25V(22)概述

    # DF13 系列 1.25mm 芯间距微型压接式连接器技术综述

    一、产品简介


    DF13系列是一款专为小型化和高性能设计的1.25mm芯间距微型压接式连接器。该系列产品提供直型和直角型两种结构设计,广泛应用于消费类电子产品、视频设备、便携终端等领域。其主要特点包括:
    - 紧凑尺寸:直型连接器的高度仅为5.8mm(SMT安装),而直角型为3.6mm(直角DIP安装)。
    - 多接触点设计:双排最多可支持40个触点,相比单排触点数量提高30%,提升了安装密度。
    - 自动化兼容性:真空吸收区域和表面贴装设计确保自动装配流程的顺利进行。
    - 可靠性增强:采用金属加固设计,避免因焊接而引起的脱落现象,并具备防插错结构。
    - UL认证:符合严格的UL标准,保障产品的安全性和合规性。

    二、技术参数


    以下是DF13系列的关键技术规格:
    | 参数 | 规格说明 |

    | 额定电流 | 每针1A |
    | 工作电压 | AC/DC 150V |
    | 温度范围 | 操作温度:-35°C至+85°C;存储温度:-10°C至+60°C |
    | 湿度范围 | 操作湿度:20%-80%;存储湿度:40%-70% |
    | 绝缘电阻 | ≥500 MΩ(100V DC) |
    | 耐电压测试 | 500V AC/1分钟无击穿或闪络 |
    | 接触电阻 | ≤30 mΩ |
    | 耐振动测试 | 频率10Hz-55Hz,单振幅0.75mm,3个方向各2小时 |
    | 耐湿热老化测试 | 在40°C、90%-95%湿度下持续96小时 |
    | 温度循环测试 | -55°C→+35°C→+85°C循环5次 |
    | 抗焊锡热冲击测试 | 变形不会影响性能,峰值温度250°C(回流焊接) |

    三、产品特点和优势


    1. 高密度布局:双排设计使单位面积内的触点数增加,满足日益增长的小型化需求。
    2. 自动化生产支持:通过提供适合自动贴片机的包装方式(卷带包装),大幅提高了制造效率。
    3. 物理防护设计:独特的防插入错误结构与金属加固措施确保了长期使用的稳定性。
    4. 环保材料使用:所有组件均符合RoHS标准,保证环保友好。
    5. UL认证品质:UL认证背书增强了用户对产品性能的信任。

    四、应用案例和使用建议


    应用场景
    - 笔记本电脑及其他便携式计算设备
    - 移动电话及平板电脑
    - 数码相机和摄像机
    - 小型商用设备如POS系统等
    使用建议
    - 在使用过程中尽量避免以大于30°的角度强行插入或拔出连接器,以免损坏接口。
    - 若需手动焊接,请控制好焊接时间和温度(建议290±10°C持续2秒内完成)。
    - 当选择波峰焊接工艺时,应参考推荐的回流曲线图,并且注意板翘曲不得超过0.03mm。

    五、兼容性和支持


    DF13系列与多种电子模块和电路板具有良好的兼容性,能够无缝集成到现有的硬件体系中。HIROSE公司还提供了详尽的技术文档和技术支持服务,帮助客户解决在设计、生产和部署阶段可能遇到的问题。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入阻力过大 | 确保正确对齐后缓慢均匀用力 |
    | 触点接触不良 | 检查焊接质量并重新处理 |
    | 连接器变形 | 避免极端条件下的操作,确认焊接条件 |

    七、总结和推荐


    综上所述,DF13系列凭借其紧凑的设计、卓越的性能以及全面的应用适应性,在当今快速发展的电子行业中占据了一席之地。对于追求高性能且注重成本效益的企业来说,这款连接器无疑是一个值得信赖的选择。如果您正在寻找一款既能满足复杂设计需求又能保持稳定运行状态的产品,那么DF13系列将是您的理想之选!

DF13E-20DP-1.25V(22)参数

参数
包装方式 卷带包装

DF13E-20DP-1.25V(22)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF13E-20DP-1.25V(22)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC HIROSE ELECTRIC DF13E-20DP-1.25V(22) DF13E-20DP-1.25V(22)数据手册

DF13E-20DP-1.25V(22)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.5783 ¥ 5.1183
3000+ $ 0.5732 ¥ 5.0726
库存: 3000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 5118.3
