首页  >  产品百科  >  DF61Y-2S-2.2C(13)

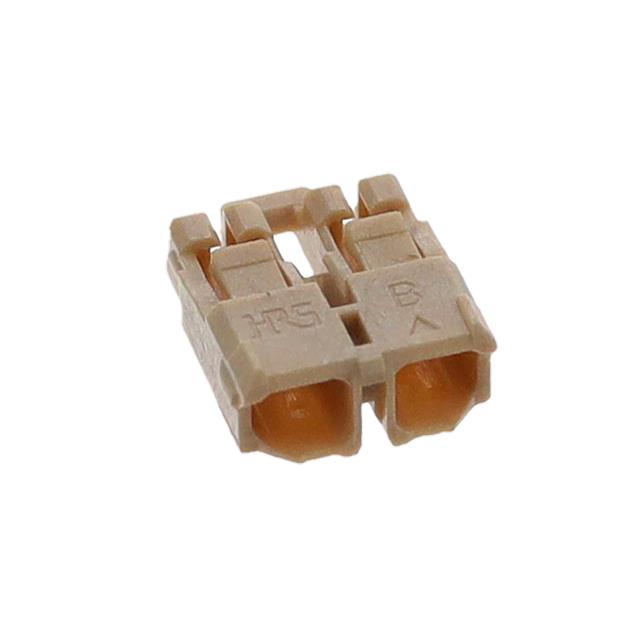

DF61Y-2S-2.2C(13)

厂牌: HIROSE ELECTRIC
产品描述: Receptacle 1 2pin 4A 自然色 导线安装,自由悬挂,通孔安装
供应商型号: DF61Y-2S-2.2C(13)
供应商: 国内现货
标准整包数: 1000
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF61Y-2S-2.2C(13)

DF61Y-2S-2.2C(13)概述

    DF61Y Series – 小型低轮廓线对板连接器

    产品简介


    DF61Y系列是一款专为电源设计的小型低轮廓线对板连接器。该连接器适用于汽车、工业设备和其他需要高可靠性的应用领域。其紧凑的设计和卓越的性能使其成为电子设备中不可或缺的部分。

    技术参数


    - 电流等级:28 AWG – 3.0A,26 AWG – 3.2A,24 AWG – 4.0A
    - 工作温度范围:-40至+105°C
    - 湿度范围:20%至80%
    - 电压等级:AC/DC 350V
    - 储存温度范围:-10至+60°C
    - 储存湿度范围:40%至70%

    产品特点和优势


    1. 自封锁设计:DF61Y系列采用独有的ViSe Lock锁定机制,能够有效防止因过度拉扯而导致的电缆松动。
    2. 垂直插入减少空间浪费:通过垂直插入方式,节省了安装空间,提高了PCB设计自由度。
    3. 高耐热性:能够承受最高105°C的工作温度。
    4. 无卤素材料:符合IEC61249-2-21标准,确保环保合规性。

    应用案例和使用建议


    DF61Y系列广泛应用于汽车、工业自动化等领域。在汽车中,这种连接器可用于传感器与控制单元之间的连接。使用时应注意:
    - 插入操作应分步骤进行,首先放置插针,然后压入完成配对检查。
    - 确保插针正确对齐,避免强制插入降低保持力。

    兼容性和支持


    该连接器兼容不同类型的电线(如24至28 AWG),并且提供了丰富的工具支持,如压接工具和拔针工具。HIROSE提供详尽的技术文档和售后服务,确保客户能够顺利使用。

    常见问题与解决方案


    - 问题:插针未正确插入。
    - 解决方法:确认插针正确对齐,必要时重新插入并检查配对状态。
    - 问题:电缆在强拉下容易松脱。
    - 解决方法:使用自封锁设计的插针,确保电缆稳固连接。

    总结和推荐


    DF61Y系列连接器凭借其小巧的体积、高效的空间利用率、高可靠性及环境适应性,在各种应用场合中表现出色。特别是在需要高可靠性的汽车和工业设备中,这款连接器无疑是一个理想选择。强烈推荐使用。
    参考资料
    - HIROSE官方网站
    - HIROSE产品技术手册
    - 相关认证及规范文档

DF61Y-2S-2.2C(13)参数

参数
防护等级 -
针脚数 2pin
类型 Receptacle
触头镀层厚度 - 配接 -
颜色 自然色
额定电流 4A
排数 1
间距-配接 -
触头镀层 - 配接 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

DF61Y-2S-2.2C(13)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF61Y-2S-2.2C(13)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF61Y-2S-2.2C(13) DF61Y-2S-2.2C(13)数据手册

DF61Y-2S-2.2C(13)封装设计

查看详情并下载
Symbol
Footprint
3D Model
