首页  >  产品百科  >  JR16WCC-12(71)

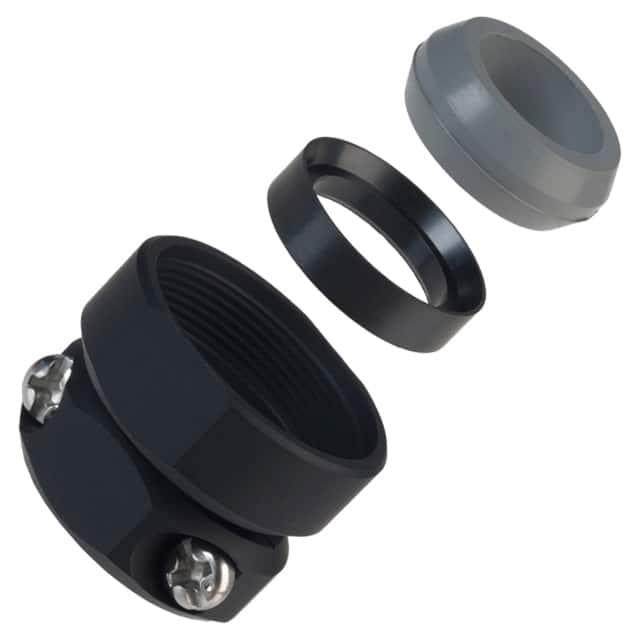

JR16WCC-12(71)

厂牌: HIROSE ELECTRIC
产品描述: 缆线夹 M20x0.75 铬 锌合金,黄铜 黑色 12mm 180° 夹子安装,导线安装,螺纹安装 17.5mm(长度)
供应商型号: JY-JR16WCC-12(71)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 圆形连接器-后壳和电缆夹 JR16WCC-12(71)

JR16WCC-12(71)概述

    Hirose Electric JR-W Series Waterproof Circular Connectors

    1. 产品简介


    Hirose Electric JR-W 系列防水圆形连接器是为严苛环境设计的一款高可靠性的连接解决方案。这些连接器特别适用于需要防水性能的应用场合,如汽车、工业自动化和户外设备等。其基本功能在于确保在恶劣条件下保持稳定的电气连接,提供出色的防护和耐用性。

    2. 技术参数


    - 电流额定值
    - 壳体尺寸 13:3 个触点时电流额定值为 10A,5 个触点时为 5A
    - 壳体尺寸 16:7 个触点时电流额定值为 10A,10 个触点时为 5A
    - 壳体尺寸 21:10 个触点时电流额定值为 10A,16 个触点时为 5A
    - 壳体尺寸 25:4 个触点时电流额定值为 30A,16 个触点时为 10A,24 个触点时为 5A
    - 电压额定值
    - 壳体尺寸 13 和 16:所有触点均为 100V AC 或 140V DC
    - 壳体尺寸 21:所有触点均为 100V AC 或 140V DC
    - 壳体尺寸 25:4 个触点时为 300V AC 或 420V DC,其他触点为 100V AC 或 140V DC
    - 操作温度范围:-25°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C

    3. 产品特点和优势


    - 防水性能:符合 IP67 和 IP68 防护等级,能够在水下特定深度长时间浸泡而不影响性能。
    - 抗腐蚀性:外壳经过镀层处理,提升抗腐蚀能力,适合各种环境使用。
    - 高可靠性:接触电阻小(最大 5mΩ),绝缘电阻高(最小 1,000MΩ),具备良好的抗振动和冲击性能。

    4. 应用案例和使用建议


    - 汽车应用:在汽车行业中,这类连接器广泛用于动力系统和控制系统的连接。在安装过程中需要注意防护措施以避免硫化气体的影响。
    - 工业自动化:应用于自动化设备的连接,确保在多尘环境下依然能够稳定运行。
    - 户外设备:例如太阳能发电系统和路灯,其防水和耐候性能尤其重要。
    使用建议:选择适合电缆直径的插件和插座,并进行正确的组装步骤。确保电缆与连接器之间有良好的连接,以防止接线脱落。

    5. 兼容性和支持


    JR-W 系列防水圆形连接器可以与其他相应标准的电缆和组件配合使用。Hirose Electric 提供详尽的技术支持和售后维护服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题:接触电阻异常大。
    - 解决方案:检查连接器是否正确安装并清洁接触点,确保电缆直径符合要求。
    - 问题:在湿度大的环境中出现绝缘电阻下降。
    - 解决方案:确保使用适当的防水密封圈,并对连接器进行定期检查和维护。
    - 问题:在高温环境下连接器过热。
    - 解决方案:选择合适型号的连接器以适应高温环境,同时注意散热措施。

    7. 总结和推荐


    总体来看,Hirose Electric JR-W 系列防水圆形连接器凭借其卓越的防水、抗腐蚀性能以及高可靠性,在众多应用中表现出色。无论是汽车行业还是户外设备制造,这款连接器都是理想的选择。推荐用户在严苛环境下考虑使用此款连接器,以确保系统的稳定性和可靠性。
    通过细致的技术规格和应用示例分析,可以看出 Hirose Electric JR-W 系列防水圆形连接器确实是一款值得信赖的高品质连接解决方案。

JR16WCC-12(71)参数

参数
镀层
材料 锌合金,黄铜
电缆出口 180°
螺丝尺寸 M20x0.75
电缆开口 12mm
类型 缆线夹
颜色 黑色
长*宽*高 17.5mm(长度)
安装方式 夹子安装,导线安装,螺纹安装
零件状态 在售
包装方式 袋装

JR16WCC-12(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16WCC-12(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器-后壳和电缆夹 HIROSE ELECTRIC JR16WCC-12(71) JR16WCC-12(71)数据手册

JR16WCC-12(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 81.161
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 81.16
直接购买
加入购物车
